Bedienungsanleitung
Einbauhandschalter HSE

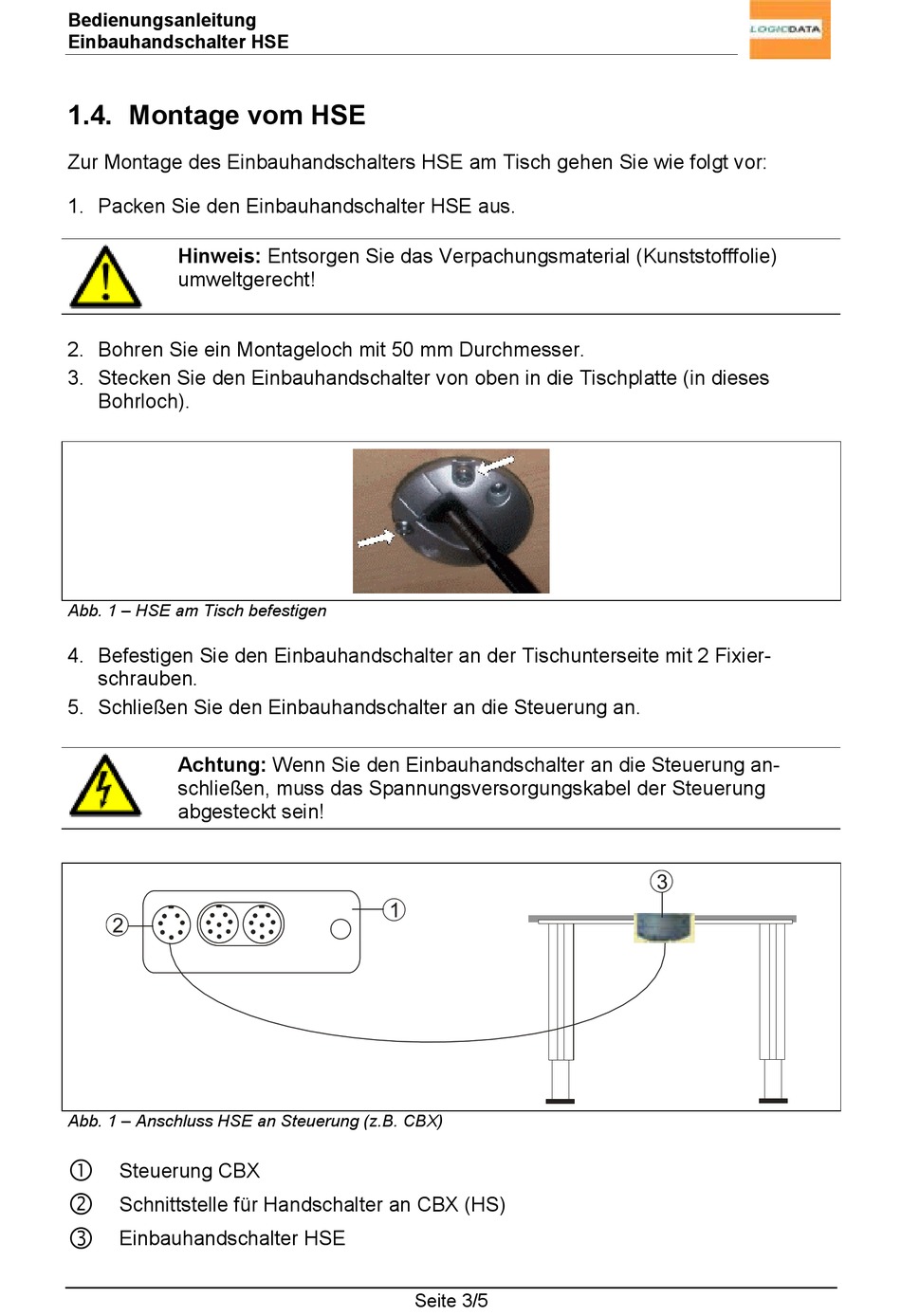

1.4. Montage vom HSE
Zur Montage des Einbauhandschalters HSE am Tisch gehen Sie wie folgt vor:
1. Packen Sie den Einbauhandschalter HSE aus.
Hinweis: Entsorgen Sie das Verpachungsmaterial (Kunststofffolie)
umweltgerecht!
2. Bohren Sie ein Montageloch mit 50 mm Durchmesser.
3. Stecken Sie den Einbauhandschalter von oben in die Tischplatte (in dieses
Bohrloch).
Abb. 1 – HSE am Tisch befestigen
4. Befestigen Sie den Einbauhandschalter an der Tischunterseite mit 2 Fixier-
schrauben.
5. Schließen Sie den Einbauhandschalter an die Steuerung an.
Achtung: Wenn Sie den Einbauhandschalter an die Steuerung an-
schließen, muss das Spannungsversorgungskabel der Steuerung
abgesteckt sein!
Abb. 1 – Anschluss HSE an Steuerung (z.B. CBX)
!
Steuerung CBX
"
Schnittstelle für Handschalter an CBX (HS)
#
Einbauhandschalter HSE
Seite 3/5
