Montageanleitung Fitnessgerät „Multifunktionstrainer Leimbinder"

Artikel-Nr. 55 1005 601

Fitnesselement-

Anbindung

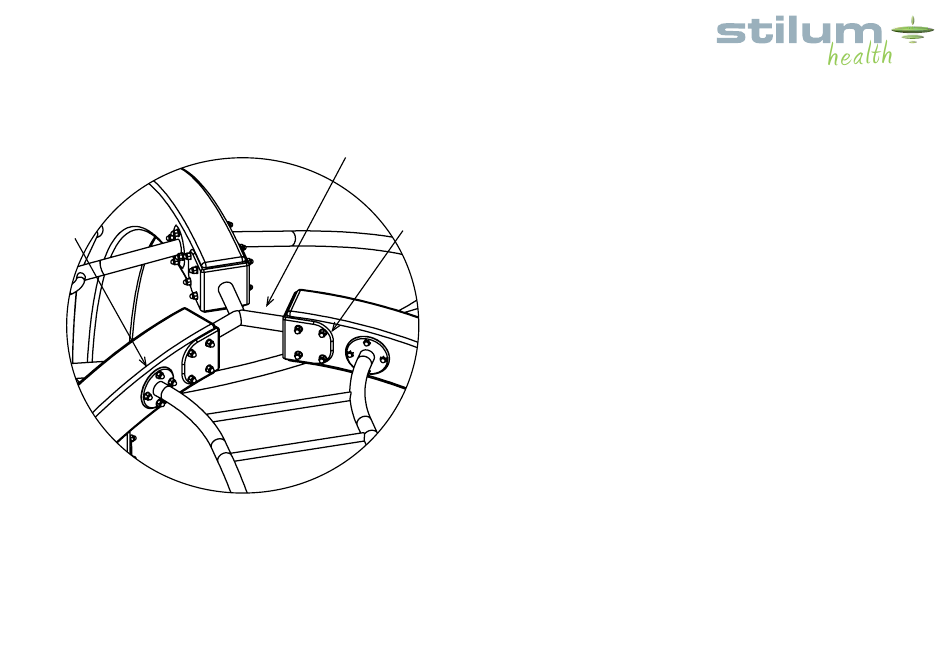

Skizze 3: Anbau Einzelelemente

Sternstück

Leimbinder-

Anbindung

9. Die 3 Leimbinderbögen an den dafür vorgesehenen Stellen mit dem entspre-

chenden Sternstück zusammenfügen und mit den mitgelieferten Gewinde-

stangen, Scheiben und Hutmuttern befestigen (s. Skizze 3). Grob auf den

Fundamenten ausrichten.

Hinweis: Die Bodenplatten des Fitnessgerätes noch nicht mit den

Fundamenten verschrauben!

10. Die Fitnesselemente entsprechend Skizze 1, 3 und 4 an den dafür vorgese-

henen Stellen mit den mitgelieferten Gewindestangen, Scheiben und Hutmut-

tern verschrauben.

11. Fitnessgerät erneut ausrichten und die Bodenplatten an den vorgebohrten

Löchern mit den mitgelieferten Schwerlastdübeln mit dem Fundament ver-

schrauben.

12. Die Instruktionstafel ebenfalls auf den Fundamenten ausrichten und mit den

mitgelieferten Schwerlastdübeln verschrauben.

HINWEIS: Wir empfehlen die Instruktionstafel so auszurichten, dass die An-

weisungen während der Nutzung des Gerätes erkennbar sind.

13. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-

sprechenden Fallschutz nach EN 16630 abdecken.

Freie Fallhöhe: 2600mm

Empfohlener Boden: synthetischer Fallschutz.

14. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.

Achtung: Eine unvollständige Installation des Fitnessgerätes oder dessen teil-

weise Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefah-

ren für die Benutzer führen. Daher in solchen Fällen das Gerät deutlich sichtbar

sperren!
