Montagehinweise für das Fußteil
DL8 IC / DL9 IC
Die DL8 IC / DL9 IC Bodenplatte wird mit vier M6-Gewindebohrungen geliefert.
1. Befestigen Sie den Säulenboden mit vier M6-Schrauben mit den folgenden Spezifikationen an den Tischfü-
ßen:
Qualität: min. Klasse 8.8
Länge: Mindestens 10 mm (plus Fußstärke); Maximal 20 mm (plus Fußstärke)
2. Ziehen Sie die Schrauben gut an (Anzugsmoment: maximal 10 Nm).
Die Bohrungen im Fuß müssen ausreichend größer als ø6 sein, damit die Schraubenköpfe vollständig in den Fuß
eingeschraubt werden können.
177

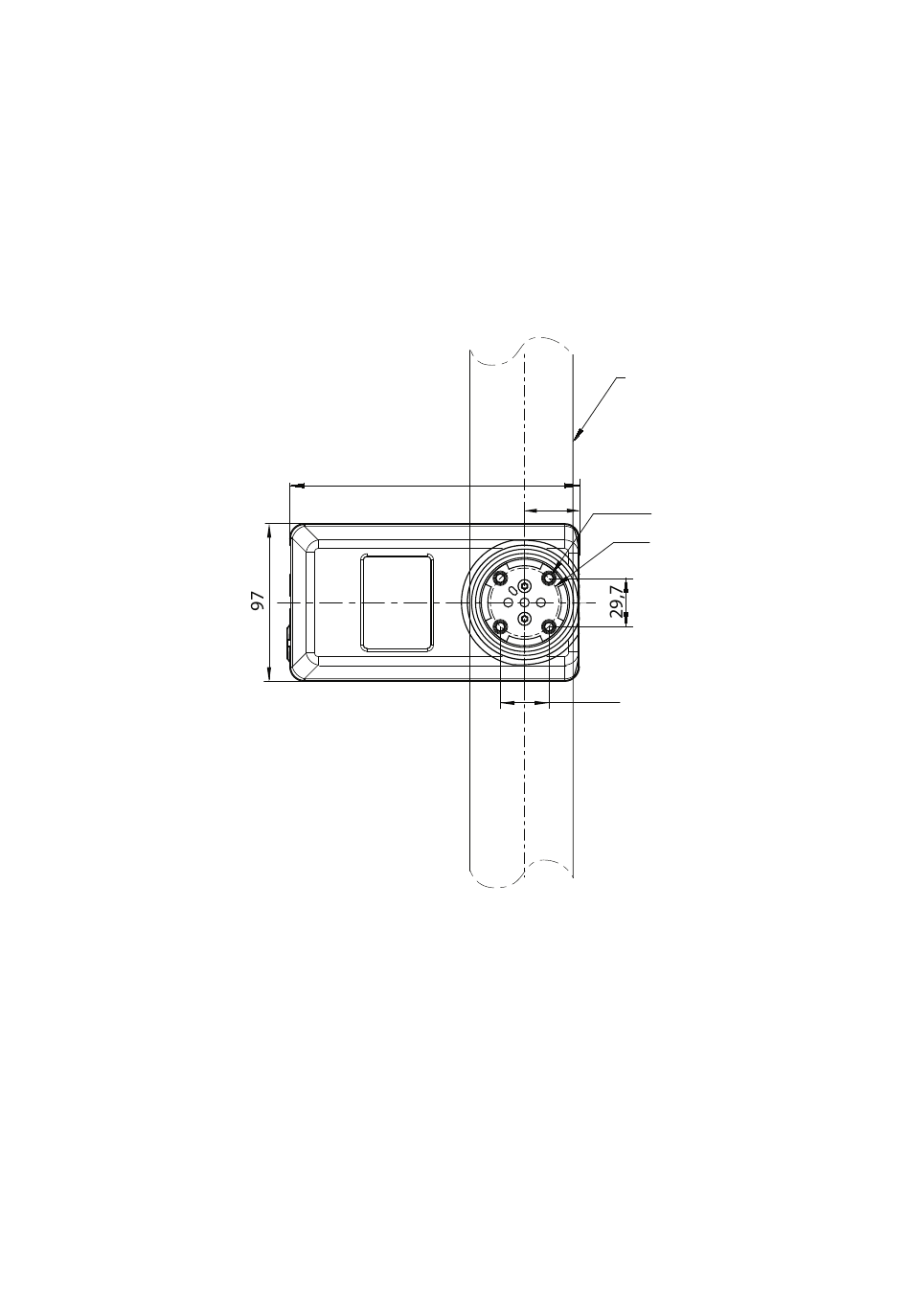

DL8 IC / DL9 IC Bodenplatte
Seite 19 von 40
Fuß
35,4
4xM6
Ø42
29,7
