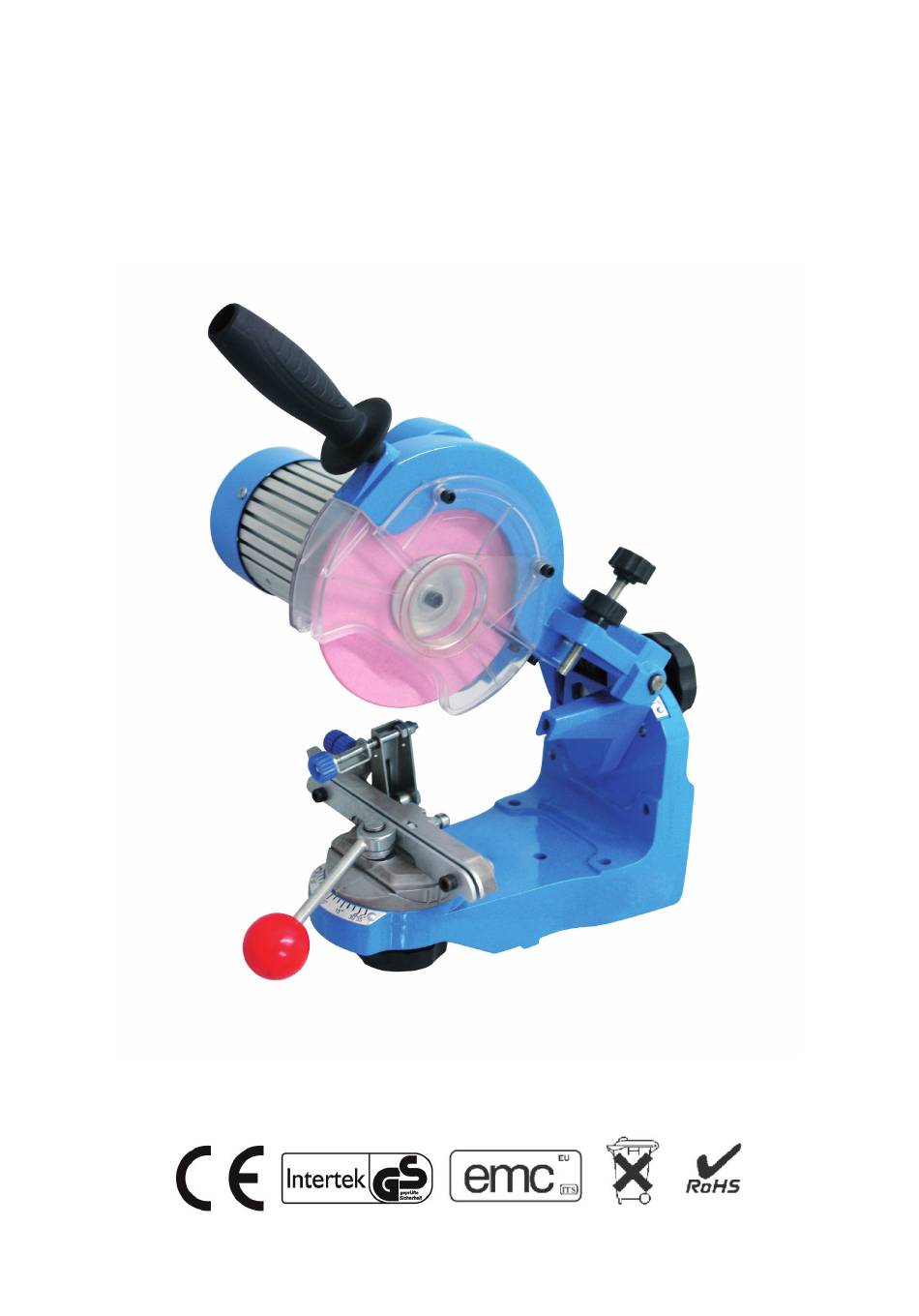

- Seite 1 KETTENSCHÄRFGERÄT XLP950 BEDIENUNGSANLEITUNG...
-
Seite 2: Technische Daten
GEWICHT: Ca.5,5kg BESTELL-NR.: XLP950 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Lesen Sie aufmerksam die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Vor jedem Gebrauch ist das Gerät stets, sorgfältig auf die korrekte Funktionstüchtigkeit und Arbeitssicherheit zu überprüfen. Achten Sie insbesondere darauf, dass der Schleifscheibenschutz in einwandfreiem Zustand ist. -
Seite 3: Sicheres Arbeiten
ACHTUNG!! Halten Sie sich stets an die wesentlichen Arbeitsschutzmaßnahmen um Brand-, Stromschlag- und Verletzungsgefahren auszuschließen. Vor jeder Inbetriebnahme folgende Sicherheitshinweise beachten: SICHERES ARBEITEN - Verwenden Sie immer ein angemessenes Schärfgerät für Ihre Arbeit. Ein Gerät mit geringer Leistung eignet sich nicht für den umfangreichen Dauereinsatz. Das Schärfgerät ist ausschließlich für den BESTIMMUNGSZWECK, d.h. - Seite 4 INSTALLATION / MONTAGE Während der Montage darf der Netzstecker nicht mit dem Stromnetz verbunden sein. Die Bauweise des Kettenschärfgerät erlaubt sowohl die Montage auf der Werkbank als auch die Wandmontage. Das Kettenschärfgerät wird in zwei Baugruppen vormontiert geliefert. Ein Bauteil ist der Gerätesockel, auf dem sich die Kettenspannvorrichtung/-zwinge befindet. Das zweite Bauteil ist die Schärfarm-Motor-Einheit mit Handgriff.
- Seite 5 SCHLEIFSCHEIBEN ÜBERPRÜFUNG Um Verletzungen und Unfälle zu vermeiden, dürfen nur Schleifscheiben in einwandfreiem Zustand verwendet werden. Überprüfen Sie die zu verwendende Schleifscheibe vor der Montage auf Beschädigungen. Dieses können Sie mit einem einfachen Klangtest vornehmen: Führen Sie einen Stift durch die Bohrung der Schleifscheibe und achten darauf das diese frei schwingen kann (Abbildung P). Jetzt klopfen Sie mit einem zweiten Stift vorsichtig an die Schleifscheibenkante. Wenn ein nicht metallischer, sondern dumpfer Klang vernommen wird, ist die Schleifscheibe beschädigt und darf nicht verwendet werden.
- Seite 6 EINSTELLUNG DER SCHRAUBKLEMMENHALTERUNG / DER SCHÄRFWINKEL Vor Beginn des Schleifens wird die Sägeketten in die Schraubklemmenhalterung eingelegt. Dann wird der erste Zahn gegen den Kettenanschlag positioniert. Die Einstellwinkel (Klemmenhalterung und Schärfarm) müssen anhand der mitgelieferten Schablone bzw. der Kettentabelle (Seite 8) ermittelt werden. In letzterer finden Sie Angaben zur Kettenteilung, Zahnform, der entsprechenden Schleifscheibenstärke und den Schärfwinkeln. Stellen Sie die Schraubklemmenhalterung mit der Schraube (A) auf die korrekte Treibgliedstärke der Sägekette ein, so dass diese nach Betätigung des Kettenspannhebel (B) fest im Spannstock sitzt.
- Seite 7 SCHÄRFEN DES TIEFENBEGRENZER Entnehmen Sie der Tabelle auf Seite 8 den passend Höhenabstand für den Tiefenbegrenzer Ihrer Sägekette. Beim Schleifen des Tiefenbegrenzers muss die Position der Schraubklemmenhalterung auf 0 stehen. Der Schärfarm muss dazu im 90° Winkel stehen (Abbildung F). Die Schärftiefeneinstellung wird über die Schraube (K) vorgenommen.
- Seite 8 SÄGEKETTENVERWEISTABELLE...
