Inhaltszusammenfassung für Connects2 Adaptiv

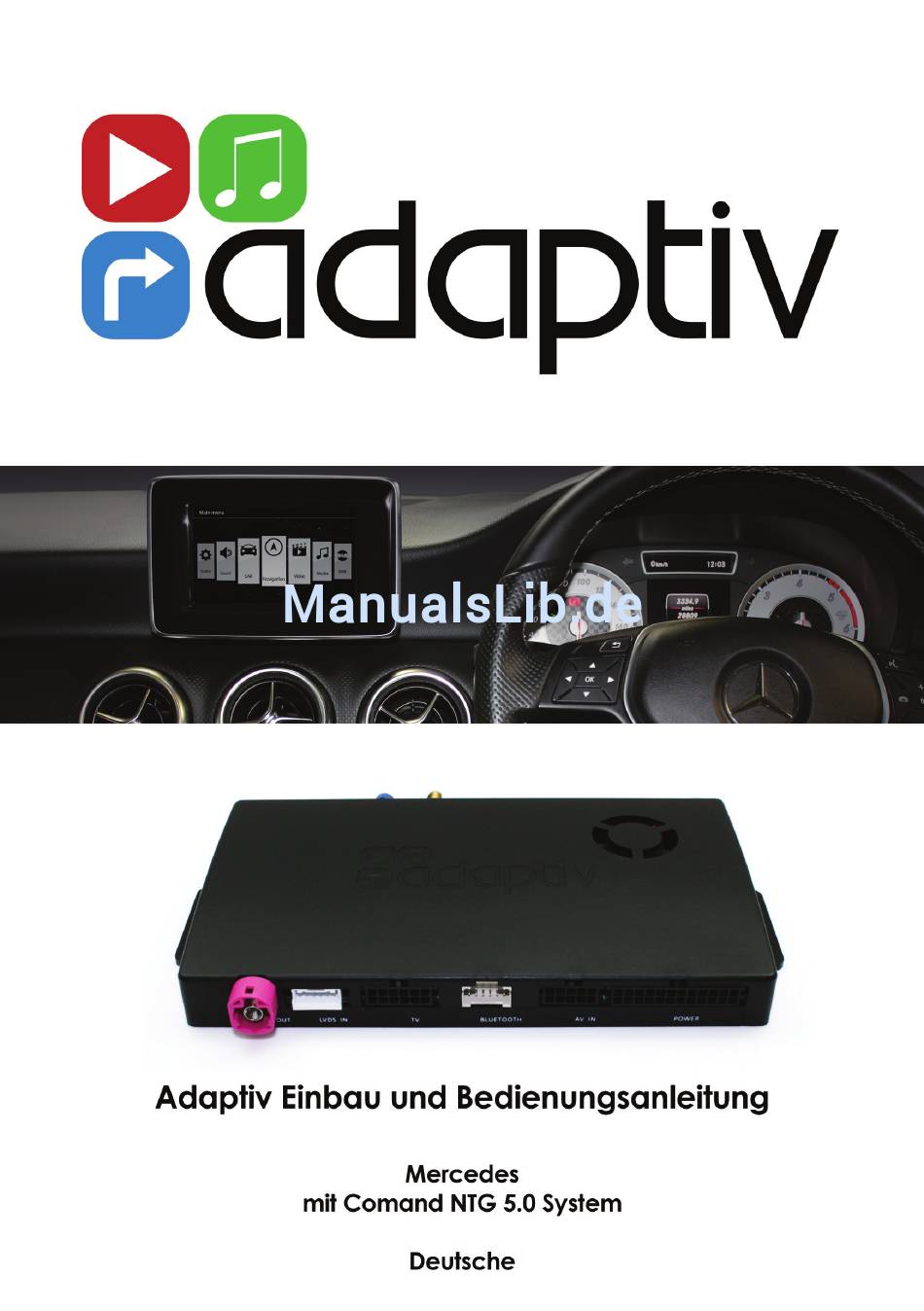

- Seite 1 WWW.ADAPTIV-MULTIMEDIA.COM...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Impressum Anschlussdiagramm Schnelleinstieg System Klangeinstellung Navigation 12-13 Video - HDMI Video - DVBT 15-16 Video - AV In Media - USB/SD 18-22 Media - iPod 23-24 Datenübertragung 25-26 Information / Update Technische Spezifikationen MERCEDES NTG 5.0... -
Seite 3: Impressum

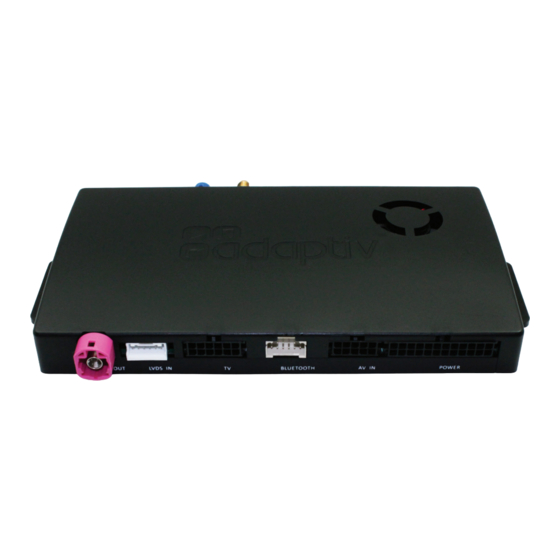

IMPRESSUM Adaptiv Adaptiv ist eine neue Marke von Connects2, welche einen umfangreichen Multime- dia- und Navigations Upgrade auf Ihren OEM-Bildschirm ermöglicht. Das Plug and Play, alles in einem interface addiert Navigation, USB/SD, AV In und besitzt einen zusätzlichen Eingang für eine Nachrüstungskamera. Optionale Module ermöglichen die Fähigkeit, DAB Digital Radio (ADV-DAB), HDMI (ADV-HDMI) und... -
Seite 4: Anschlussdiagramm
ANSCHLUSSDIAGRAMM MERCEDES NTG 5.0... - Seite 5 4. Schließen Sie das mitgelieferte LVDS-Kabel (C) an die graue “LVDS IN” des OEM Radios, das andere Ende des Kabels “LVDS IN” in den entsprechende Anschluß an Ihr Adaptiv. 5. Schließen Sie alle erforderlichen Modulverbindungen wie DAB, DVB-T, HDMI entsprechend 6.
-
Seite 6: Schnelleinstieg
SCHNELLEINSTIEG 1. Bevor Sie Ihren Adaptiv benutzen, stellen Sie bitte sicher, dass Sie die Aux IN Option an Ihrem OEM Radio ausgewählt haben. Dies ermöglicht Ihrem Adaptiv, die gesamte Palette von Multimedia-Eingängen über die AUX Quelle zu nutzen. 2. Um Ihr Adaptiv Produkt zu aktivieren, drücken und halten Sie die C Taste an Ihrem OEM Drehknopf welch- er sich in der Konsole Ihrer Mittelarmlehne befindet. - Seite 7 5. Blättern Sie nach oben und wählen Sie Media In. Stellen Sie sicher, dass Adaptiv innerhalb des Dropdown Menü ausgewählt ist. 6. Um Ihr Adaptiv Menü zu verlassen und zu Ihrer Radio Menü zu gelangen, benutzen Sie den Joystick und se- lektieren Sie das Symbol ‘CAR’...
-
Seite 8: System
Nachrüstungskamera angeschlossen ist. Wenn eine originale Kamera eingebaut ist, funktioniert diese weiterhin wie gewohnt. Media In Dies ermöglicht dem Benutzer, zwischen Adaptiv und Auto als Audioquelle zu wechseln. Bei der Verwendung von Adaptiv stellen Sie sicher, dass Adaptiv aus der Dropdown-Liste ausgewählt ist. - Seite 9 SYSTEM Sprache Ermöglicht dem Benutzer die Sprache des Adaptiv zu ändern. Die Werkseinstellung ist Englisch. Video Eingang Ändern Sie die Helligkeit und Kontrast für AV-In. Aktualisieren der Kartendaten -> Navigation Dies ermöglicht den Zugriff auf die Navigation-SD-Karte um die Software zu aktualisieren. Die Funktion ermögli- cht es Dateien von der Navigation SD-Karte auf einem USB-Stick für die Aktualisierung über einen Computer zu...
-
Seite 10: Klangeinstellung
KLANGEINSTELLUNG Das Menü Klangeinstellungen ermöglicht es dem Benutzer die Laut- stärke einer Audioquelle unabhängig voneinander zu ändern. Beim Umschalten der Quelle, wird die Lautstärke automatisch auf den Benutzer definierten Wert eingestellt. Bewegen Sie den Lautstärkeregler nach oben oder unten um die Lautstärke zu erhöhen oder um diese zu verringern. -
Seite 11: Navigation
NAVIGATION Vor der Benutzung Um die Navigation zu nutzen, muss eine SD-Karte in Ihr Adaptiv einge- setzt werden. Bitte beachten Sie, dass die Navigations Antenne entspre- chend and den entsprechenden Anschluß angeschlossen ist (blauer Fakra Anschluß) Navigation verwendet iGO Primo Software. Bitte beachten Sie die iGO Primo Bedienungsanleitung für weitere Informationen zur Bedienung der... -
Seite 12: Dab
DAB DIGITALES RADIO Vor der Benutzung Bitte stellen Sie sicher, dass Ihr ADV-DAB-Modul an Ihrem Adaptiv, und die DAB-Antenne entsprechend angeschlossen sind. Bitte beachten Sie, dass sich der DIP-Schalter auf dem ADV-DAB-Modul in der “ON” Position befindet. Die Stromversorgung des DAB-Antenne ist 5V. - Seite 13 Speicherplatz um die Station (1-10) zu speichern. Drücken und halten Sie den Joystick, um den Preset zu speichern. Der Sender- name wird in Ihrem Display angezeigt. Sie können insgesamt 10 Stationen speichern. Stationsspeicherplätze anzeigen Senderliste anzeigen Bildschirm Radio Station Information WWW.ADAPTIV-MULTIMEDIA.COM...
-
Seite 14: Video - Hdmi
Vor der Benutzung Bitte stellen Sie sicher, dass das optionale ADV-HDMI-Modul an Ihrem Adaptiv angeschlossen ist. Sie haben die Wahl Ihr Apple oder An- droid-Gerät mit HDMI “out” an Ihr ADV-HDMI-Modul anzuschließen. (Der Gerätespezifische Adapter ist nicht im Lieferumfang enthalten). -
Seite 15: Video - Dvbt
Bitte stellen Sie sicher, dass das optionale ADV-DVBT-Modul an Ihrem Adaptiv angeschlossen ist. TV Auswahl Wählen Sie Video auf dem Adaptiv-Homescreen aus und bestäti- gen Sie die Auswahl mit dem Joystick Scannen Sobald Sie TV ausgewählt haben müssen Sie, um die verfüg- baren TV Sender zu finden, einen Scan ausführen. - Seite 16 VIDEO - DVBT TV Verlasse TV Um TV zu verlassen, drücken Sie die Zurück-Taste auf dem Joystick. MERCEDES NTG 5.0...
-
Seite 17: Video - Av In
Geräte mit einer Composite-Ausgang (Aux L, Aux R und Video). Kontrolle durch Ihr angeschlossenes Gerät. Wähle AV In Blättern Sie bis Sie Video auf dem Adaptiv Homescreen sehen. Wählen Sie AV-In aus Verlasse AV In Um TV zu verlassen, drücken Sie die Zurück-Taste auf dem Joystick Aftermarket Rückfahrkamera-Eingang... -
Seite 18: Media - Usb/Sd
- MP4 - MKV - OGM Auswahl USB/SD Stellen Sie sicher, dass eine USB-oder SD-Karte in entweder Adaptiv, Multimedia oder HDMI-Buchse eingesetzt wurde. Blättern Sie, bis Sie Me- dien auf dem Adaptiv Startbildschirm sehen. Wählen Sie USB- oder je nach Bedarf aus. - Seite 19 Erklärung der Symbole Vorherige Titel Nächster Titel Wiedergabe / Pause (Einmal auswählen, um den Song zu Wiederholen wiederholen. Wählen Sie zweimal um die Schleife zu wiederholen) Shuffle (Wählen Sie diese Option, um zu Titel nach Zufallsprinzip zu mischen) Wiedergabeliste WWW.ADAPTIV-MULTIMEDIA.COM...
- Seite 20 MEDIA - USB/SD Öffnen Sie Musikdateien auf USB / SD Medien Öffnen Sie Film-Dateien auf USB / SD Medien Öffnen Sie Bilddateien auf USB / SD Medien Öffnen Sie alle Dateien auf dem USB / SD-Medien (Ordnerstruktur) Filmwiedergabe Erklärung der Symbole - Filmwiedergabe Vorherige Titel Nächster Titel Wiedergabe / Pause...
- Seite 21 Bild - Menü Bilder, die auf der SD-Karte oder USB-Gerät gespeichert sind können auf dem Adaptiv als Startbildschirm angezeigt werden. Alle unterstützten Bildformate können verwendet werden. Um dies zu tun, wählen Sie das Symbol in der linken unteren Ecke, wie oben in der Abbildung dargestellt.
- Seite 22 MEDIEN – BEDIENUNG VON USB UND SD KARTE Das gewählte Bild wird als Startbild gespeichert. Dies wird durch das grüne Symbol in der linken unteren Ecke bestätigt, wie oben in der Abbildung dargestellt. Um das Startbild zu löschen, wählen Sie die Speichertaste wie oben gezeigt.
-
Seite 23: Media - Ipod
MEDIA - IPOD Die iPod-Funktion ermöglicht die direkte Eingabe und Steuerung von iPhone / iTouch / iPad-Geräte. Auswahl von iPod Blättern Sie innerhalb des Adaptiv Homescreen und wählen Sie das iPod-Symbol iPod- Titel Listenanzeige iPod – Titel -Info-Anzeige WWW.ADAPTIV-MULTIMEDIA.COM... - Seite 24 MEDIA - IPOD Erklärung der Symbole Album Künstler Lied Wiedergabeliste Vorherige Titel Nächster Titel Wiedergabe / Pause (einmal auswählen, um den Song zu Wiederholen wiederholen. Wählen Sie zweimal um die Schleife zu wiederholen) Shuffle (Wählen Sie diese Option, um zu Titel nach Zufallsprinzip zu mischen) Listenansicht Verlasse iPod...
-
Seite 25: Datenübertragung
Diese Option ermöglicht die Übertragung von Dateien von einem USB-Stick oder einer SD-Karte. Auswahl von Datenübertragung Blättern Sie innerhalb des Adaptiv Homescreen und wählen Sie das Symbol “Datei” Dateien können nach und von einer SD-Karte oder USB Stick kopiert werden. Wählen Sie dazu‘Medien SD’ Slot. -
Seite 26: Information / Update
Hilfestellung. Im Fall Sie benötigen ein Software Update vergewissern Sie sich, dass Sie Vorweg einen USB Stick mit der entsprechenden Datei in das Adaptiv, ‘Multimedia’ USB-Steckplatz, oder alternativ kann der USB-Eingang auf den HDMI-Modul verwendet werden. MERCEDES NTG 5.0... -
Seite 27: Technische Spezifikationen
400 x 240 / 800 x 480 Eingänge Video Eingang 1 x RCA (AV) 1 x Rückwärtskamera 1 x HDMI (Optional ADV-HDMI) 1 x DAB (ADV-DAB) 1 x TV (ADV-DVBT) 1 x Multimedia 1 x Navigation 1 x Multimedia WWW.ADAPTIV-MULTIMEDIA.COM... - Seite 28 MERCEDES NTG 5.0...
