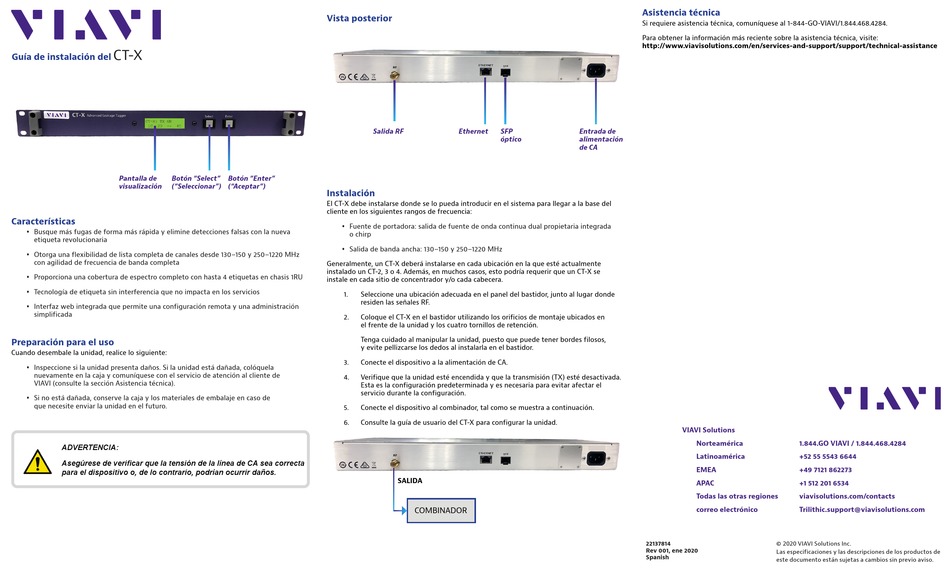

Viavi CT-X Installationsanleitung

CT-X
Guía de instalación del
Pantalla de Botón "Select"
visualización ("Seleccionar")
Características
y Busque más fugas de forma más rápida y elimine detecciones falsas con la nueva
etiqueta revolucionaria
y Otorga una flexibilidad de lista completa de canales desde 130–150 y 250–1220 MHz
con agilidad de frecuencia de banda completa
y Proporciona una cobertura de espectro completo con hasta 4 etiquetas en chasis 1RU
y Tecnología de etiqueta sin interferencia que no impacta en los servicios
y Interfaz web integrada que permite una configuración remota y una administración
simplificada
Preparación para el uso
Cuando desembale la unidad, realice lo siguiente:
y Inspeccione si la unidad presenta daños. Si la unidad está dañada, colóquela
nuevamente en la caja y comuníquese con el servicio de atención al cliente de
VIAVI (consulte la sección Asistencia técnica).
y Si no está dañada, conserve la caja y los materiales de embalaje en caso de
que necesite enviar la unidad en el futuro.
ADVERTENCIA:
Asegúrese de verificar que la tensión de la línea de CA sea correcta
para el dispositivo o, de lo contrario, podrían ocurrir daños.
Vista posterior
Salida RF
Botón "Enter"
("Aceptar")
Instalación
El CT-X debe instalarse donde se lo pueda introducir en el sistema para llegar a la base del
cliente en los siguientes rangos de frecuencia:
y Fuente de portadora: salida de fuente de onda continua dual propietaria integrada
o chirp
y Salida de banda ancha: 130–150 y 250–1220 MHz
Generalmente, un CT-X deberá instalarse en cada ubicación en la que esté actualmente
instalado un CT-2, 3 o 4. Además, en muchos casos, esto podría requerir que un CT-X se
instale en cada sitio de concentrador y/o cada cabecera.
1. Seleccione una ubicación adecuada en el panel del bastidor, junto al lugar donde
residen las señales RF.
2. Coloque el CT-X en el bastidor utilizando los orificios de montaje ubicados en
el frente de la unidad y los cuatro tornillos de retención.
Tenga cuidado al manipular la unidad, puesto que puede tener bordes filosos,
y evite pellizcarse los dedos al instalarla en el bastidor.
3. Conecte el dispositivo a la alimentación de CA.
4. Verifique que la unidad esté encendida y que la transmisión (TX) esté desactivada.
Esta es la configuración predeterminada y es necesaria para evitar afectar el
servicio durante la configuración.
5. Conecte el dispositivo al combinador, tal como se muestra a continuación.
6. Consulte la guía de usuario del CT-X para configurar la unidad.
SALIDA
Ethernet SFP Entrada de
óptico alimentación
de CA
COMBINADOR
Asistencia técnica
Si requiere asistencia técnica, comuníquese al 1-844-GO-VIAVI/1.844.468.4284.
Para obtener la información más reciente sobre la asistencia técnica, visite:
http://www.viavisolutions.com/en/services-and-support/support/technical-assistance
VIAVI Solutions
Norteamérica 1.844.GO VIAVI / 1.844.468.4284
Latinoamérica +52 55 5543 6644
EMEA +49 7121 862273
APAC +1 512 201 6534
Todas las otras regiones viavisolutions.com/contacts
correo electrónico Trilithic.support@viavisolutions.com
22137814 © 2020 VIAVI Solutions Inc.
Rev 001, ene 2020
