Inhaltszusammenfassung für Finitus Puralio

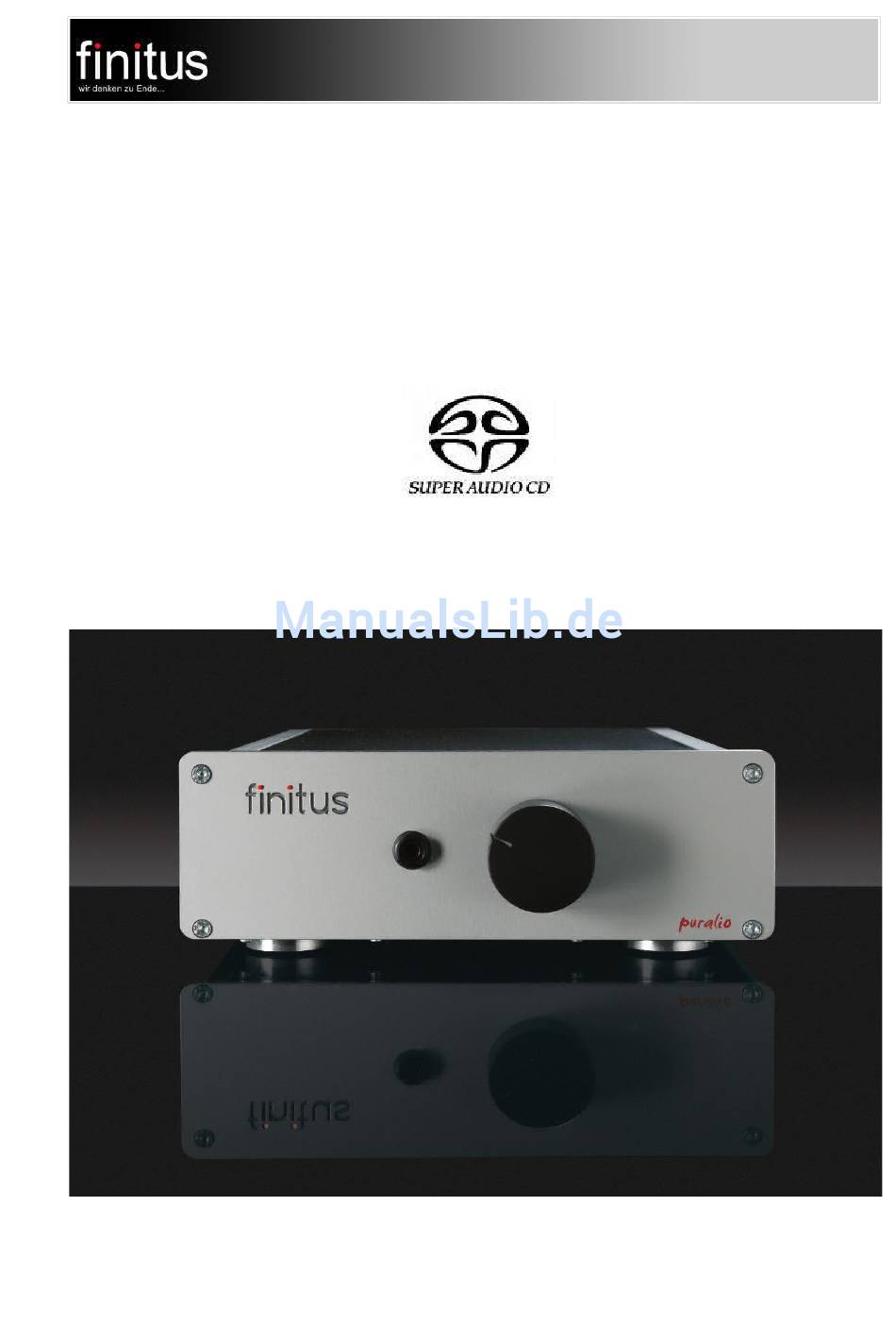

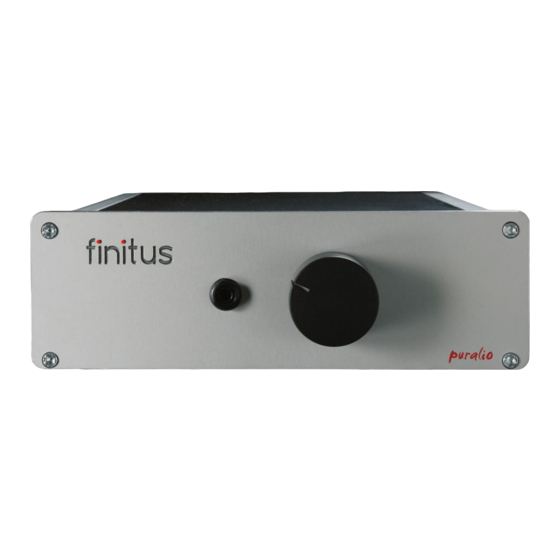

- Seite 1 High-End Vorverstärker & Kopfhörerverstärker perfects SACD Benutzerhandbuch Ausgabe 2.3 © finitus 11/2012...
-
Seite 2: Inhaltsverzeichnis
3. Kurzfassung......................5 4. Inhalt der Verpackung.....................5 5. Audio Ein- und Ausgänge..................6 5.1. Wann „float“ und wann „grounded“ ?..............7 6. Das Innere des puralio....................8 6.1. Die Spannungsversorgung................9 6.2. Die Verstärkerstufe des puralio.................9 6.3. Der DACT- Audio Lautstärkesteller..............10 6.4. Der TKD Lautstärkesteller................11 6.5. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise ACHTUNG! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren. Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin. - Seite 4 Lesen Sie diese Anleitung. ● Bewahren Sie diese Anleitung gut auf und geben Sie das Gerät nur mit dieser ● Anleitung weiter. Beachten Sie alle Warnhinweise. ● Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nur zu dem Zweck ● und auf die Weise, wie in dieser Anleitung beschrieben.
-
Seite 5: Überblick
äußerst geringen Phasendrehung wird das Audiosignal sehr originalgetreu, analytisch und äußerst musikalisch wiedergegeben. Starten Sie mit dem puralio in ein neues Hörerlebnis! Der puralio gibt wie kein anderer die erweiterten Möglichkeiten der SACD und DVD- Audio wieder! 4. Inhalt der Verpackung Packen Sie den puralio vorsichtig aus und überprüfen Sie ihn auf eventuelle... -
Seite 6: Audio Ein- Und Ausgänge
Abbildung 5.1: Rückansicht puralio gesamte System „floating“ oder „Signal ground to earth“ (Signal GND=Schutzkontakt) betreiben (Ballanced Floating Design). Wenn Sie einen puralio mit Fernbedienoption erworben haben, so befindet sich über dem Kippschalter die Anschlussbuchse für die Remobo. Das Eingangsfilter läßt sich über den Kippschalter in drei Stufen schalten und ermöglicht ein Absenken der oberen Grenzfrequenz. -
Seite 7: Wann „Float" Und Wann „Grounded
Betriebsart auf dem Massepotential von Zuspieler und Folgegerät. In dieser Form werden unerwünschte Brummeffekte durch Spannungsdifferenzen auf der Signalmasse durch den puralio vermieden. Am Besten ist generell ein Aufbau, in dem nur ein Gerät der Kette den Massebezug herstellt. -
Seite 8: Das Innere Des Puralio
6. Das Innere des puralio Abbildung 6.1: Innenansicht puralio Der puralio ist ein Doppelmonoaufbau aus zwei Verstärkerblöcken, wobei jeder von einem eigenen Linearnetzteil versorgt wird. Beide Kanäle sind absolut getrennt und symmetrisch aufgebaut. Die räumliche und funktionelle Trennung sorgt für ein geringstmögliches Übersprechen. -
Seite 9: Die Spannungsversorgung
6.1. Die Spannungsversorgung Die Netzteile des puralio sind linear geregelt und diskret aufgebaut. Prinzipiell werden nur hochwertige Low-ESR Kondensatoren eingesetzt, um Trägheiten durch bauteilbedingte Induktivitäten zu minimieren. Shottkydioden sorgen für eine schnelle Gleichrichtung der von den gekapselten und vergossenen Ringkerntransformatoren strahlungsarm und vibrationsarm gewandelten Spannung. -
Seite 10: Der Dact- Audio Lautstärkesteller
6.3. Der DACT- Audio Lautstärkesteller Abbildung 6.3.1: DACT-Audio Stufenpotentiometer Der CT2 ist ein hochqualitativer 24 stufiger Abschwächer, ausgelegt für maximale Audioqualität und zuverlässigkeit. Sein serielles Widerstandsnetzwerk besteht aus 23 induktionsfreien, rauscharmen SMD-Metallfilmwiderständen. Das Layout minimiert die Signalwege auf ein Minimum. Alle Kontakte des PCB sind vergoldet und der Rotationsschalter selber ist ein hochpräziser Goldkontaktschalter, hergestellt in der Schweiz. -
Seite 11: Der Tkd Lautstärkesteller
6.4. Der TKD Lautstärkesteller Abbildung 6.4.1: TKD Leitplastikpotentiometer Das TKD-Poti ist ein hochwertiger Lautstärkesteller auf Leitplastikbasis. Eine spiegelglatte "Super-Conductive-Plastic" Schicht erreicht durch die sehr homogene Oberfläche Spitzenwerte in der Auflösung und sorgt für eine sehr hohe Klangqualität. Sechs an die Schleifbahn angebrachte, lasergetrimmte Widerstände garantieren eine hohe und gleichbleibende Genauigkeit des Gleichlaufs und der logarithmischen Kennline. -
Seite 12: Der Tkd Motorsteller
6.5. Der TKD Motorsteller Abbildung 6.5.1: TKD motorgetriebenes Leitplastikpotentiometer Das TKD-Motorpoti entspricht exakt dem Leitplastikpoti aus 6.4, mit angeflanschtem Gleichspannungsmotor. Sein Lauf ist durch ein Getriebe gleichmäßig und ruhig. Technische Daten des TKD Schritte stufenlos Kanalgleichheit: +/-0.5 dB Motorstrom: 0-100mA DC... -
Seite 13: Technische Daten Des Puralio
7. Technische Daten des puralio Alle Audiomessungen wurden mit einem Audio Precision System One durchgeführt. puralio Version: HA2-V3.1.011 Verstärkung: 18.0 dB Frequenzgang: 10 Hz (-0.04 dB), 200 kHz (-0.5 dB), 1.4MHz (-3dB) Eingangsfilter: Filterstellung 1 -0.5 dB @200 kHz (kein Filter) Filterstellung 2 -1.75 dB @200 kHz / 1. -
Seite 14: Rohs Konformitätserklärung
8. RoHS Konformitätserklärung Der gesamte puralio ist unter Berücksichtigung der RoHS Richtline gefertigt, d.h. alle elektrischen und nicht elektrischen Bauteile und -gruppen entsprechen der RoHS 2002/95/EC Richtline. So wird eine gesteigerte Umweltverträglichkeit des Produktes gewährleistet. -
Seite 15: Inbetriebnahme Des Puralio
Die Ausgänge des puralio verbinden Sie mit den Eingängen Ihrer Endstufe oder Ihrer Aktivboxen. Dabei spielt es keine Rolle, ob Sie den puralio rein mit XLR, rein mit RCA oder gemischt verkabeln. Haben Sie z.B. einen CD-Player oder DA-Wandler mit XLR Ausgängen, so können Sie dennoch die RCA Ausgänge des puralio nutzen. -
Seite 16: Hinweise Für Kopfhörerbetrieb
Impedanz für die Zuspieler ändert, wenn ein zweiter Zuspieler parallel angeschlossen ist. Was Sie tun können: Zwei Endgeräte parallel an den puralio anschließen, z.B. zwei Endstufen oder zwei Aktivboxen je Kanal. Wieso geht das? Durch die extrem geringe Ausgangsimpedanz des puralio ist es problemlos möglich, mehrere Lasten (Eingänge) zu treiben. -
Seite 17: Standard Filter- Und Signalbezug
Grund gegangen werden. 9.7. Musik hören Nun ist es an der Zeit, das zu tun, was der puralio am besten kann..musikalisch sein! Starten Sie die Wiedergabe an Ihrem Zuspieler und drehen Sie den Lautstärkesteller des puralio langsam nach rechts, bis eine angenehme Hörlautstärke erreicht ist. -
Seite 18: Reinigung Des Puralio
Benutzung Streifen durch ungleichmäßiges Wegtrocknen der Mittel. Sprühen Sie einen Lappen oder besser ein Mikrofasertuch mit dem Reinigungsmittel ein und verteilen Sie es auf der schwarzen Fläche des puralio in Richtung der Bürstung (Längsrichtung). Reiben Sie nun solange gleichmäßig über die gesamte Fläche, bis das Mittel weggetrocknet ist. -
Seite 19: Kontaktdaten
11. Kontaktdaten Falls Sie Fragen, Vorschläge oder Wünsche haben, scheuen Sie sich nicht, uns zu kontaktieren. finitus GmbH Dipl.-Ing. Bert Gerlach Im Höngel 2 51789 Lindlar-Fenke Tel: +49 (0)2266 4783276 email: bert.g@finitus.de homepage: www.finitus.de... -
Seite 20: Abbildungsverzeichnis
12. Abbildungsverzeichnis Abbildung 5.1: Rückansicht puralio......................6 Abbildung 5.2: Frontansicht puralio......................6 Abbildung 6.1: Innenansicht puralio......................8 Abbildung 6.3.1: DACT-Audio Stufenpotentiometer................10 Abbildung 6.4.1: TKD Leitplastikpotentiometer..................11 Abbildung 6.5.1: TKD motorgetriebenes Leitplastikpotentiometer............12...
