Inhaltsverzeichnis

Vorteile Schüco CTB
●
Einsetzbar​als​integrierte​Lösung​in​den​Schüco​E²​Fassaden​SFC​85​und​
+
+
FW​50
​/​FW​60
​und​als​vorgesetzte​Lösung​vor​der​​
+
Schüco​Fassade​FW​50
​/​FW​60
●
Einsetzbar​als​aufgesetzte​Lösung​auf​dem​Schüco​Fenstersystem​AWS
●
Hitzeschutz​im​Sommer​durch​vollständige​Abschattung​ab​einer​Sonnen-
höhe​von​20°
●
Windstabilität​bis​30​m/s​gewährleistet​Sonnenschutz​auch​an​windreichen​
Sonnentagen​und​in​hohen​Gebäuden
●
Solare​Gewinne​im​Winter
●
Transparenz​ermöglicht​Außenbezug
●
Lamellenform​lenkt​diffuses​Licht​ins​Rauminnere​
05.2011/BFK2-3 E² Façade
+

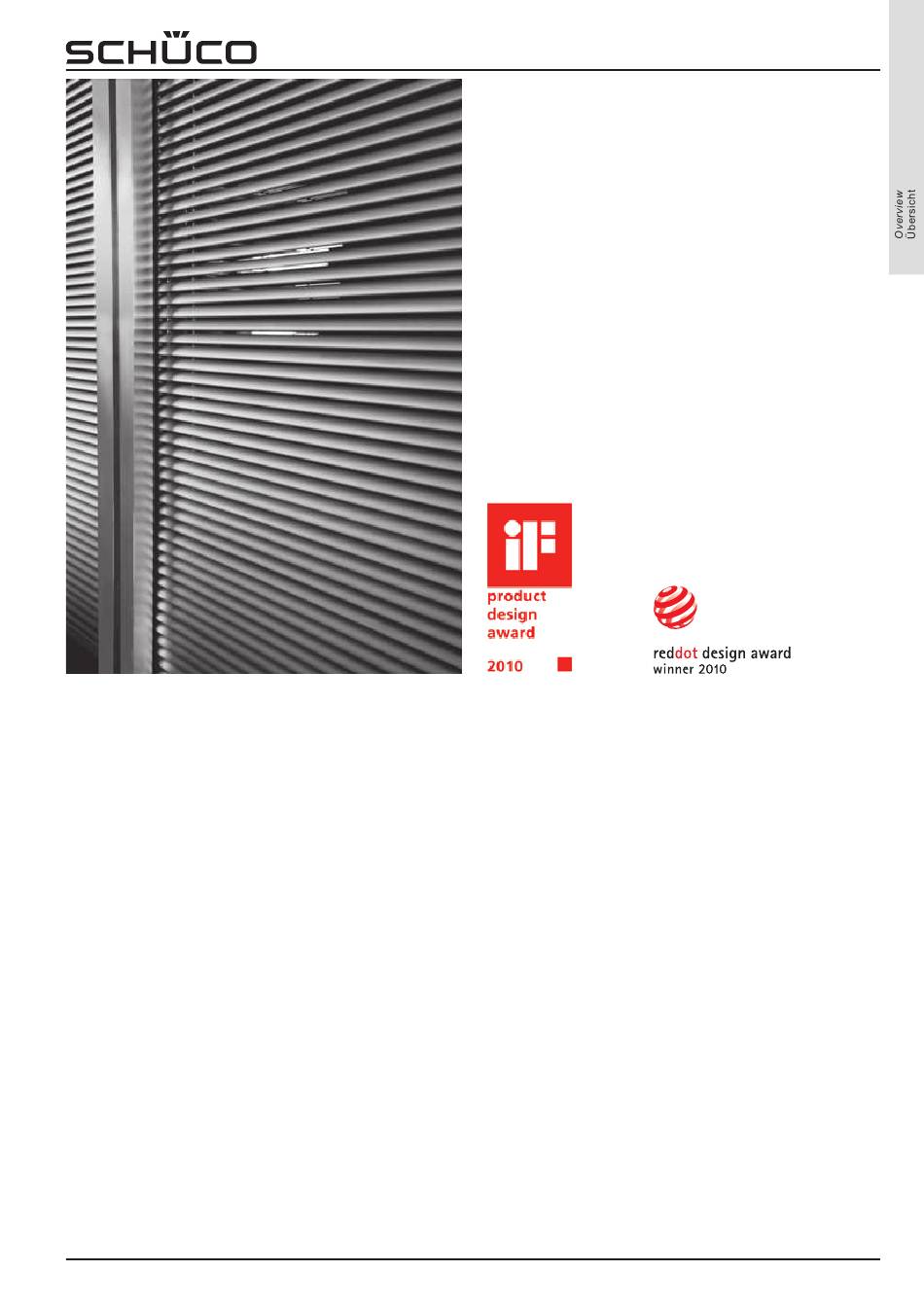

Systemübersicht​CTB​•​CTB system overview
Der Schüco Sonnenschutz CTB
Der​Schüco​Sonnenschutz​CTB​ist​ein​außen​liegender​Sonnenschutz​mit​
extrem​hoher​Windstabilität.​Der​elektrisch​aufrollbare​Behang​aus​Aluminium-​
profilen​ermöglicht​den​Ausblick​nach​außen​und​gewährleistet​gleichzeitig​
einen​optimalen​Hitzeschutz.​
Durch​die​feine​Lamellengeometrie​entsteht​eine​besondere​Fassadenoptik,​
die​als​gestalterisches​Element​Akzente​setzt.
Die​perfekte​Integration​in​Schüco​Fassadensysteme​bieten​von​Anfang​an​
Planungssicherheit.
Schüco Solar Shading CTB
Schüco Solar Shading CTB is external solar shading that offers exceptionally
high wind stability. The electric roller blind is made from aluminium profiles
and provides a view to the outside and also guarantees the best possible
protection from the heat.
The fine louvre blade geometry achieves a particular façade appearance,
creating a design feature.
Its perfect integration into Schüco façade systems allows for reliable
planning from the outset.
Advantages of Schüco CTB
●
Can be used as an integrated solution in Schüco SFC 85 and
+
+
FW 50
/ FW 60
E² façades and as a cladding solution in front of
+
Schüco FW 50
and FW 60
●
Can be used as an add-on solution on the Schüco AWS Window System
●
Protection from heat in summer due to complete shading from when the
sun is at an angle of 20°
●
Wind stability up to 30 m/s guarantees solar shading even on windy,
sunny days and on tall buildings
●
Solar gains in winter
●
Transparency allows views to the outside
●
Louvre blade shape directs diffuse light inside
Schüco Sonnenschutz CTB • Schüco Solar Shading CTB
+
façades
|
Bd 1-3
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schüco CTB

  • Seite 1 Planungssicherheit. Schüco Solar Shading CTB Schüco Solar Shading CTB is external solar shading that offers exceptionally high wind stability. The electric roller blind is made from aluminium profiles and provides a view to the outside and also guarantees the best possible protection from the heat.
  • Seite 2 Integrierte​Lamellenführung​in​den​Andruckprofilen Integrated louvre blade operation in the pressure plates ● Kunststoffgleitleiste​in​Führungsnut ● PVC-U rubbing strip in guide groove ● Abschlussleiste​mit​Kunststoffführungskappe​ ● End strip with plastic guide cap Bd 1-4 Schüco Sonnenschutz CTB • Schüco Solar Shading CTB 05.2011/BFK2-3 E² Façade...
  • Seite 3 Uniform profile face width on the outside ● ● In​6​Eloxalfarben​erhältlich Available in 6 anodised colours ● ● Geringer​Glanzgrad​der​Lamellenoberfläche​verhindert​Blendungen​ Lower degree of gloss of the louvre blade finish prevents glare 05.2011/BFK2-3 E² Façade Schüco Sonnenschutz CTB • Schüco Solar Shading CTB Bd 1-5...
  • Seite 4 Farben und Oberflächen louvre blade profiles, all the other plastic components are black. ● Die​Lamellenprofile​und​das​Behangabschlussprofil​sind​eloxiert.​Die​ Führungsschienen​können​eloxiert​oder​nach​RAL-Farbkarte​pulverbe- schichtet​werden.​Die​Lamellen-Kunststoffhalter​sind​je​nach​Farbe​der​ Lamellenprofile​grau​oder​schwarz,​alle​sonstigen​Kunststoffkomponenten​ sind​schwarz.​ Bd 1-6 Schüco Sonnenschutz CTB • Schüco Solar Shading CTB 05.2011/BFK2-3 E² Façade...

  • Seite 5: Allgemeine Bedienungshinweise

    ● Der​Schüco​Sonnenschutz​CTB​ist​eine​Sonnenschutzanlage,​die​ ● ausschließlich​für​den​bestimmungsgemäßen​Gebrauch​(z.​B.​als​som- Schüco CTB Solar Shading is a solar shading system which must only be merlicher​Wärme-,​Sicht-​und​Blendschutz​oder​zur​Verschattung​von​Ge- installed for the correct and appropriate usage (e. g. as summer thermal bäuden)​eingesetzt​werden​darf.​Bei​missbräuchlicher​oder​abweichender​ insulation, screening and anti-glare protection or to provide buildings with Nutzung​kann​es​zu​erheblichen​Gefährdungen​und​Gefahren​kommen.
  • Seite 6 General instructions Eine​regelmäßige​Wartung​und​Pflege​erhöht​die​Lebensdauer​des​Schüco​ Regular care and maintenance increases the lifespan of the Sonnenschutzes​CTB.​Um​Verletzungen​bei​Wartung​und​Pflege​zu​ver- Schüco CTB Solar Shading. To avoid injury, ensure that the solar shading is hindern,​muss​sichergestellt​werden,​dass​der​Sonnenschutz​während​der​ not moved during maintenance work. Automatic control of any moving parts Arbeiten​nicht​bewegt​wird.​Auch​eine​Automatiksteuerung​ist​vor​allen​Arbei- of the solar shading must be switched off before carrying out maintenance.
  • Seite 7 Regular maintenance and inspection increase the lifespan of the system frühzeitig​Beschädigungen​zu​erkennen.​Wartungsvereinbarungen​für​den​ and help to detect damage at an early stage. Maintenance agreements Schüco​CTB​können​dazu​zwischen​dem​Metallbaubetrieb,​der​den​Schüco​ for Schüco CTB can be agreed for this between the metal fabricator, who CTB​eingebaut​hat,​und​dem​Gebäudebetreiber​abgeschlossen​werden. constructed the Schüco CTB, and the building operator. Wesentliche​Punkte​in​einem​Wartungsplan​sind: The important points in a maintenance schedule are: ●...

  • Seite 8: Einbau Des Schüco Ctb

    Installation at a glass corner: If the installation of the Schüco CTB is planned at a glass corner, the blind must always runs in side guide tracks. The guide Einbau​an​Glasecke:​Sollte​der​Einbau​des​Schüco​CTB​an​einer​Glasecke​ tracks are required for secure and correct usage.
