DeFelsko PosiTest OTL Kurzanleitung
Ofentemperaturlogger
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für DeFelsko PosiTest OTL
Inhaltszusammenfassung für DeFelsko PosiTest OTL
-
Seite 23: Ofentemperaturlogger

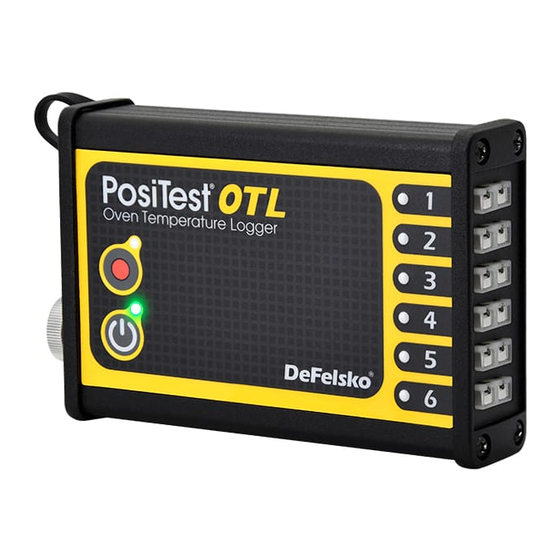

Ofentemperaturlogger Kurzanleitung v. 1.0... - Seite 24 Aufzeichnung und Auswertung der Temperatur von Werkstücken und / oder der Umlufttemperatur während einer Ofenfahrt verwendet. Der PosiTest OTL zeichnet bis zu 40.000 Datensätze in 6 unabhängigen Blöcken (Gruppen) auf. Ein Datensatz besteht aus einem Messwert von jedem der angeschlossenen Thermofühler Typ K.
- Seite 25 Schnellstart Schnellstart 1. Schließen Sie die gewünschte Anzahl von Thermofühlern Typ K an die dafür vorgesehenen Anschlüsse des PosiTest OTL an. Falls weniger als 6 Thermofühler angeschlossen werden, kann jeder beliebige der Anschlüsse genutzt werden. Achten Sie beim Anschluss jedes Fühlers unbedingt auf die Polarität des K- Steckers.
- Seite 26 3. Drücken Sie die Ein/Aus - Taste, um den PosiTest OTL einzuschalten und warten Sie, bis die grüne LED dauerhaft leuchtet. Die Kanal-LEDs blinken mehrere Sekunden lang, während der PosiTest OTL initialisiert. Nach der Initialisierung überwacht der PosiTest OTL alle angeschlossenen Thermofühler.
-
Seite 27: Speicherverwaltung
Speicherverwaltung Speicherverwaltung Der PosiTest OTL speichert bis zu 40.000 Datensätze in 6 unabhängigen Blöcken. Sobald die Aufzeichnungstaste 2 Sekunden lang gedrückt wird, wird ein neuer Block erstellt. Eine der 6 Kanal-LEDs blinkt und zeigt die aktuelle Blocknummer an. Wenn alle sechs Blöcke bereits belegt sind, müssen gespeicherte Messungen gelöscht werden, um neue Datensätze... -
Seite 28: Hitzeschutzbox & Aufnahmen
Diagrammen auf Seite 6 standhalten. Es sind zwei verschiedene Kits verfügbar: PosiTest OTL Kit- Das Standard-Kit enthält eine Standard-Aufnahme PosiTest OTL XT Kit - Das XT Kit beinhaltet die spezielle XT Aufnahme mit Kühlkörper WARNUNG: Der PosiTest OTL sollte nicht über seine maximale Betriebstemperatur von 70°C (158 °F)hinaus betrieben... -
Seite 29: Eigenschaften Der Thermischen Verweilzeit Bei Temperatur
Eigenschaften der thermischen Eigenschaften der thermischen Verweilzeit bei Temperatur Verweilzeit bei Temperatur Das Diagramm und die Tabelle unten, stellen die kombinierten Wärmetoleranzen des PosiTest OTL Kits, Hitzeschutzbox und Aufnahme / Aufnahme XT dar. PosiTest OTL XT Kit PosiTest OTL Kit PosiTest OTL... - Seite 30 Die PosiTest OTL Hitzeschutzbox ist aus rostfreiem Edelstahl hergestellt und enthält KEIN Silikon. Für eine konstant optimale Leistung ist in der Regel keine Wartung erforderlich. Als Folge des Gebrauchs kann sich das Glasfaser-Isoliergewebe verfärben. Dies ist normal und beeinträchtigt die Leistung nicht.
- Seite 31 Zubehör Für das PosiTest OTL ist eine Vielzahl von Fühlern erhältlich, um spezifischen Anwendungsanforderungen gerecht zu werden. Diese Fühler sind nicht im Lieferumfang des PosiTest OTL enthalten und müssen separat erworben werden, wie z.B. Thermofühler Bestellcode Klammer-Oberflächenfühler: 1,8m (6’) PRBOTLCS6 Klammer-Oberflächenfühler: 3,6m (12’)
- Seite 32 Größe: 22,68 x 27,76 x 14,80 cm Gewicht: 9 kg (8,93” x 10,93” x 5,83”) (20 lbs.) Das Gewicht umfasst den PosiTest OTL, die Aufnahme und die Hitzeschutzbox. Der Aufnahme XT erhöht das Gewicht auf 11 kg (25 lbs.). Stromversorgung: 2 AAA-Batterien Batterielebensdauer: 30 Stunden (Aufnahmezeit)
-
Seite 33: Beschränkte Garantie, Alleiniges Rechtsmittel Und Beschränkte Haftung
Alle Rechte vorbehalten Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten und dürfen ohne schriftliche Genehmigung der DeFelsko Corporation weder ganz noch teilweise reproduziert oder über- tragen werden. DeFelsko, PosiTector, PosiTest und PosiSoft sind Warenzeichen der DeFelsko Corporation, eingetragen U.S.A.
