Pro-Ject Audio Systems Tube Box DS2 Bedienungsanleitung Seite 3

Ferneinschalten
Der Verstärker kann über an eine der Buchsen Trigger IN angeschlossene Schaltleitung ferneingeschaltet und
fernausgeschaltet werden.
Eine Schaltleitung von ca. 45cm Länge gehört zum Lieferumfang (Polarität
Zubehör lieferbar.
Die über Trigger IN eingespeiste Schaltspannung steht durchgeschleift an der Buchse Trigger OUT zum
Fernschalten weiterer Geräte zur Verfügung.

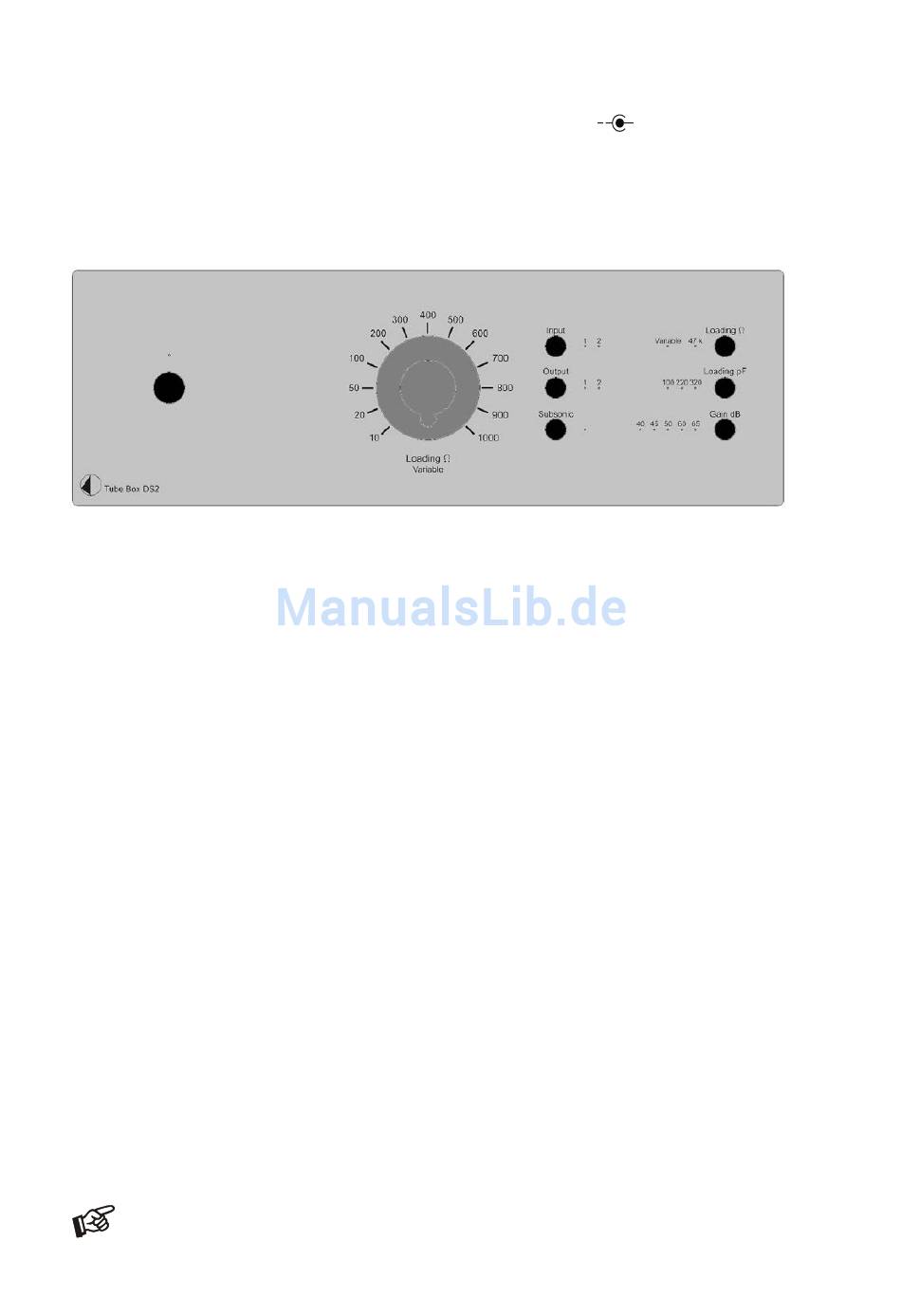

Bedienelemente an der Gerätefront
Einschalten und Schalten in Stand-By
Die links befindliche Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die
blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Einstellungen
Verwenden Sie die Frantbedientasten und den Drehregler, um Einstellungen vorzunehmen.
Eingänge und Ausgänge
Die Tube Box DS2 verfügt über jeweils zwei getrennte Eingänge und Ausgänge. Mit den Tasten Input und
Output kann zwischen den Eingängen und Ausgängen umgeschalten werden.
Aktivieren und Deaktivieren des Subsonic-Filters
Subsonic Filter ON/OFF wählt die jeweilige Betriebsart an. Die blaue Leuchtanzeige neben der Taste zeigt
an, dass der Subsonic-Filter eingeschaltet ist.
Wahl der Signal-Verstärkung
Mit der Taste Gain dB kann die Verstärkung an den Ausgängen zwischen 40dB und 65dB in 5dB-Stufen.
Abschlussimpedanz, variabel – Low-Output MC-Tonabnehmer
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
Der Taster Loading ohm auf der Gerätefront muss sich in der Stellung Variable befinden. Mit dem Drehregler
kann die Eingangsimpedanz auf den gewünschten Wert (10Ω-1000Ω) eingestellt warden.
Abschlusskapazität, variabel – High-Output MC und MM Tonabnehmer
Der Taster Loading ohm auf der Gerätefront muss sich in der Stellung 47k befinden. Mit der Taste Loading
pF kann die Abschlusskapazität auf den gewünschten Wert (100pF, 220pF oder 320pF) eingestellt warden.
Ob Ihr Tonabnehmer ein MM- oder ein MC-Tonabnehmer ist, entnehmen Sie bitte dessen
Anleitung. Den für einen Low-Output MC-Tonabnehmer empfohlenen Abschlusswiderstand, wie
auch die für einen High-Output MC- oder MM- Tonabnehmer korrekte Abschlusskapazität erfahren
Sie ebenfalls aus der Bedienanleitung. Im Zweifel fragen Sie Ihren Fachhändler um Rat.
