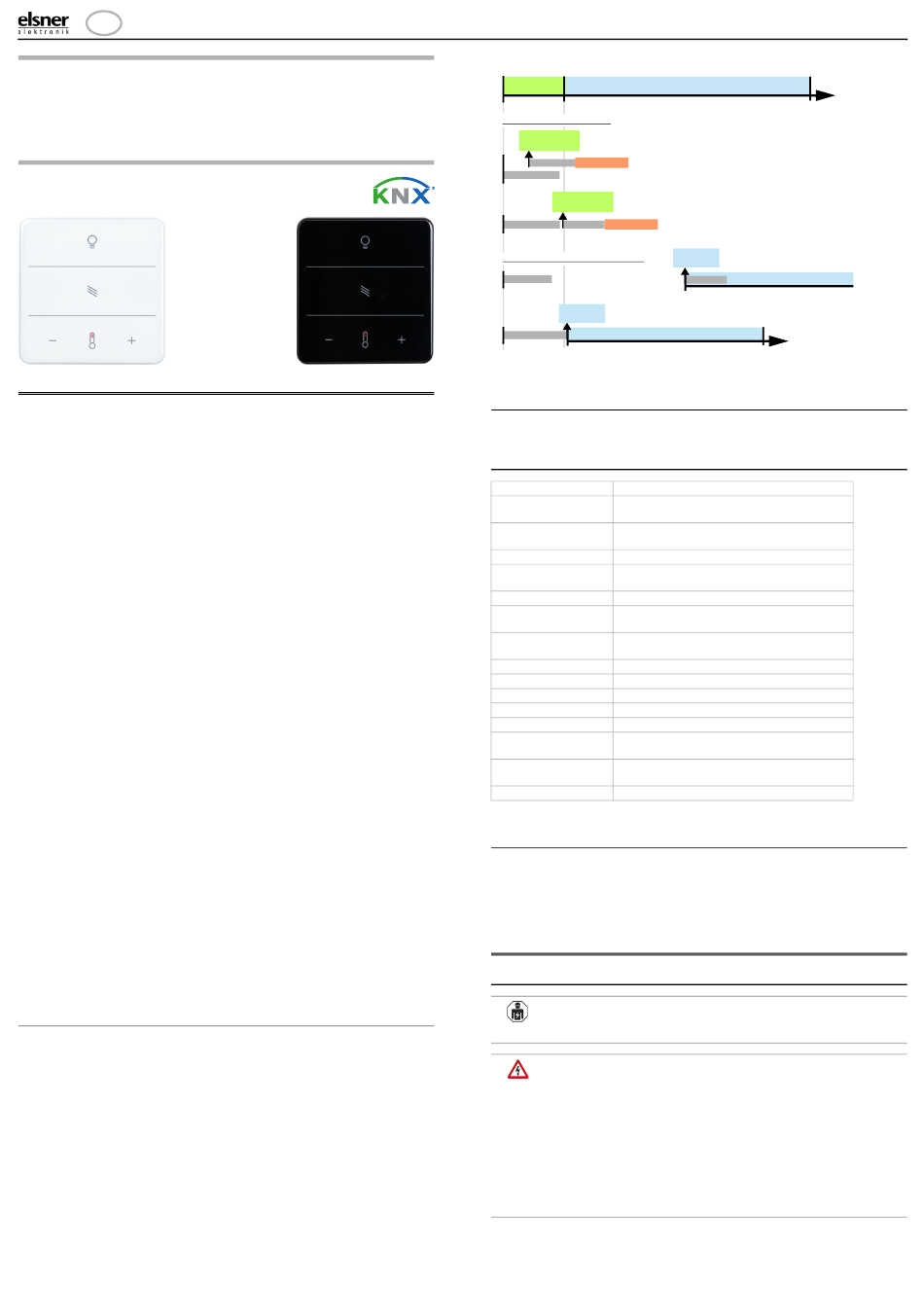

D
KNX eTR MultiTouch Light/Sunblind
Taster für Licht, Antrieb, Szenen und
Temperaturregelung
Technische Daten und Installationshinweise
Artikelnummern 71060 (Weiß), 71062 (Schwarz)
1. Beschreibung
Der Taster KNX eTR MultiTouch Light/Sunblind hat berührungssensitive
Schaltflächen, mit denen Funktionen im KNX-Gebäudebussystem aufgerufen wer-
den können. Die Glasoberfläche ist bedruckt mit Bereichen zur Licht- und Tempera-
tur-Einstellung. In diesen Bereichen sind farbige (eine weiße LED im Licht-Symbol,
eine rote und eine blaue LED im Thermometer-Symbol und je drei weiße LEDs für
die Stufenanzeige) LEDs integriert, deren Verhalten eingestellt werden kann. Zusätz-
lich gibt es einen Bereich für das Fahren von Jalousie/Sonnenschutz (Auf/Ab).
Im KNX eTR MultiTouch Light/Sunblind ist ein Temperatursensor integriert.
Über den Bus kann das Gerät einen externen Temperaturmesswert empfangen und
mit den eigenen Daten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Der KNX eTR MultiTouch Light/Sunblind hat einen PI-Regler für eine Heizung
und eine Kühlung. Mit den Touch-Tasten „+" und „-" wird die Solltemperatur ver-
ändert.
Über UND- und ODER-Logik-Gatter können Kommunikationsobjekte verknüpft wer-
den.
Funktionen:
• Bedienbereich für Licht mit 3 Flächen (Schalten und Dimmen)
• Bedienbereich für Jalousie, Markise, Rollladen oder Fenster mit 3 Flächen
(Auf/Ab mit Unterscheidung kurz/lang, Fahrposition)
• Bedienbereich für Temperatur-Regelung mit 3 Flächen (wärmer, kühler,
Umschaltung Heizen/Kühlen)
• Insgesamt 9 Flächen, die alle entweder mit den vorgesehenen oder
individuell mit anderen Bus-Funktionen belegt werden können (Schalter,
Umschalter, Dimmer, Jalousie, Markise, Rollladen, Fenster, 8- oder 16-Bit-
Wertgeber, Szenenaufruf/-speicherung)
• LEDs einstellbar. Alle LEDs Aus, alle LEDs An, aktive LEDs immer An, alle
LEDs An für bestimmte Zeit nach Tastendruck, aktive LEDs An für bestimmte
Zeit nach Tastendruck. Einstellbar, ob LED bei Sperrobjektwert = 1 blinkt.
Helligkeit der LEDs voreinstellbar für Tag und Nacht
• Flächenfunktion bei Berührung von zwei oder mehr Tasten. Konfigurierbar
als Schalter, Umschalter, als 8- oder 16-Bit-Wertgeber oder für Szenenaufruf
• Szenensteuerung. 3 Szenenkanäle mit je 5 Objekten
• Messung der Temperatur. Mischwert aus eigenem Messwert und externen
Werten (Anteil prozentual einstellbar), Ausgabe Minimal- und Maximalwerte
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Flächenfunktion
Wenn die Flächenfunktion in der ETS aktiviert wurde, steht neben den regulären
Tastenfunktionen eine weitere Funktion zur Verfügung. Diese wird bei Berührung
mehrerer Tasten ausgelöst, z. B. wenn man mit der ganzen Handfläche den Taster
berührt.
Flächenfunktion benutzen
Wird eine Taste gedrückt und innerhalb von 0,2 Sekunden eine weitere (andere) Tas-
te berührt, wird die in der ETS eingestellte Aktion für die Flächenbedienung ausge-
führt (Siehe Abb. 1 a) und b)). Danach sind die Tasten für 0,5 Sekunden gesperrt.
Normale Tastenfunktion benutzen
Wird eine Taste gedrückt und innerhalb von 0,2 Sekunden keine weitere Taste be-
rührt, wird die normale Tastenfunktion für 5 Sekunden aktiviert/bereitgestellt (Siehe
Abb. 1 c) und d)). Diese verlängert sich nach jedem Tastendruck um 5 Sekunden.
Taster KNX eTR MultiTouch Light/Sunblind
Taster KNX eTR MultiTouch Light/Sunblind • Stand: 05.02.2021 • ab Version 0.1.9 • Technische Änderungen und Irrtümer vorbehalten.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Bereitschaft
Bereitschaft Tastenfunktion
Flächenfunktion
0s 0,2s
Beispiele Flächenfunktion
Ausführung
Flächenfunktion
Taste Y 0,5 s Sperre
a)
Taste X
Ausführung
Flächenfunktion
b) Taste X Taste Y 0,5 s Sperre
Beispiele normale Tastenfunktion
c) Taste X
Ausführung
Funktion X
Bereitschaft Tastenfunktion
d) Taste X
Ist die Flächenfunktion in der ETS deaktiviert, lassen sich die Tasten jederzeit normal
benutzen.
1.0.2. Lieferumfang
• Taster mit Halterung
• 4 Dübel 4 x 20 mm, 4 Senkkopfschrauben 3 x 25 mm
1.1. Technische Daten
Gehäuse Echtglas, Kunststoff
Farbe • ähnlich RAL 9003 Signalweiß
• ähnlich RAL 9005 Tiefschwarz
Montage Aufputz (direkt oder über einer Gerätedose
mm bzw. Hohlwanddose für Fräsloch
Schutzgrad IP 10
Maße Gehäuse ca. 81,5 x 81,5 (B x H, mm),
Aufbautiefe ca. 12 mm
Gewicht ca. 70 g
Umgebungstempera- Betrieb 0...+55°C, Lagerung -30...+85°C
tur
Umgebungsluftfeuch- 5...95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Busstrom max. 15 mA
Datenausgabe KNX +/- Busklemmen
Gruppenadressen max. 254
Zuordnungen max. 254
Kommunikationsob- 199
jekte
Temperatur-Messbe- 0...+55°C
reich
Temperatur Auflösung 0,1°C
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.1.1. Genauigkeit der Messung
Messwertabweichungen durch dauerhaft vorhandene Störquellen (siehe Kapitel
Montageort) können in der ETS korrigiert werden, um die angegebene Genauigkeit
des Sensors zu erreichen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert.
2. Installation und Inbetriebnahme
2.1. Allgemeine Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Abb. 1
5,2s
Ausführung
Funktion Y
Bereitschaft Tastenfunktion
Taste Y
60
Ø
Ø 68 mm)
1
