2.2 Einführung in das Hauptmodul
1. Papierspule (16): zur Aufnahme der Papierrolle.
2. Mikroschalter (10): zum Erkennen von Druckkopf anheben/nach unten drücken.
3. Sensor für Papierende (13): zum Erkennen und Positionieren von Medien wie
Etikettenpapier usw.
4. Netzschalter (30): Steuerung der Stromversorgung des Druckers.

2.3 LED- und Tastenfunktion

2.3.1 LED-Funktion

LED-Name
Netz-LED (grün)
Fehler-LED (rot)

2.3.2 Tastenfunktion

Taste
Papiereinzugstaste
(FEED)

2.3.3 LED

Fehlerinformation
Kein Papier im Drucker
Druckkopf ist angehoben
Spannung des Druckkopfes
ist nicht normal
Temperatur des Druckkopfes
ist nicht normal
Die Etikettenausschnitte
können nicht gefunden
werden oder der Drucker
erkennt die Etiketten nicht
Status
Leuchtet permanent
Blinkt
Tabelle 2.3.1
Funktion
Taste nach unten
drücken, um Papier
einzuziehen
Selbsttest-Seite
drucken
Parameter-
konfiguration
Sensorüberprüfung
Tabelle 2.3.2

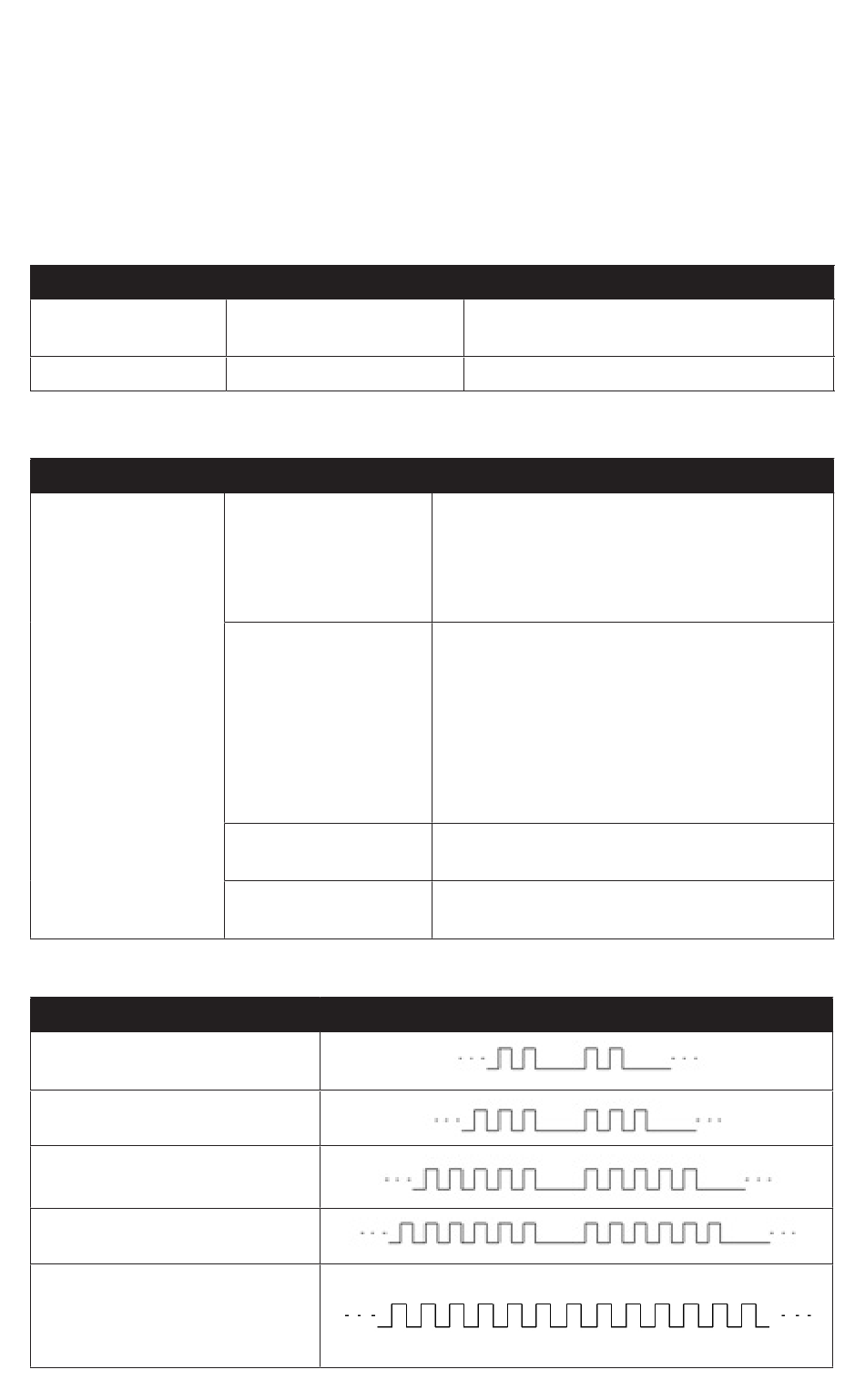

LED-Blinkstatus
Tabelle 2.3.3
Erläuterung
Stromversorgung des Druckers ist
eingeschaltet
Druckerfehler
Erläuterung
Bei Etikettendruck: Der Drucker zieht nur
ein Etikett ein. Bei Endlospapier (Papier
ohne Markierungsausschnitte) zieht der
Drucker solange Papier ein, bis die Taste
losgelassen wird.
Wenn Sie beim Einschalten des
Druckers die Papiereinzugstaste
gedrückt halten, wird das Hauptmenü
ausgedruckt. Wählen Sie gemäß der
Menüführung über die Papiereinzugstaste
„Konfigurationsinformationen drucken"
aus. Siehe Abschnitt 2.5.1. bezüglich der
Bedienungsschritte.
Informationen zum Ändern der
Druckerparameter finden Sie in Anhang 3.
Informationen zum Überprüfungsverfahren
von Sensoren finden Sie in Abschnitt 2.5.3.
