Anhang 2 – APC-Transferset
Die CBW-Steuerung kann bei Bedarf an der rechten Armlehne des Fahrers montiert werden.
Dies ist ideal für Schneepflüge mit der Funktion APC (Active Plough Control). Dafür ist ein APC-
Set erforderlich, siehe unten. Informationen zum Set erhalten Sie beim JOAB-Kundendienst.
Das APC-Set 1015550-3 enthält die folgenden Komponenten, die für die Montage der CBW-
Steuerung an der Armlehne des Fahrers benötigt werden.
Tabelle 16: APC-Set: 1015550-3
Art.-Nr.
1015548
1017366
1018963

Installation

Durch die Montage der CBW-Steuerung an der Armlehne des Fahrers muss auch
der Not-Aus-Schalter für den Hakenlift an anderer Stelle montiert werden. Der Fah-
rer des Fahrzeugs muss dies wissen und berücksichtigen, dass der Zugang zum
Schalter erschwert ist.
1. Schalten Sie den Motor des Fahrzeugs aus.

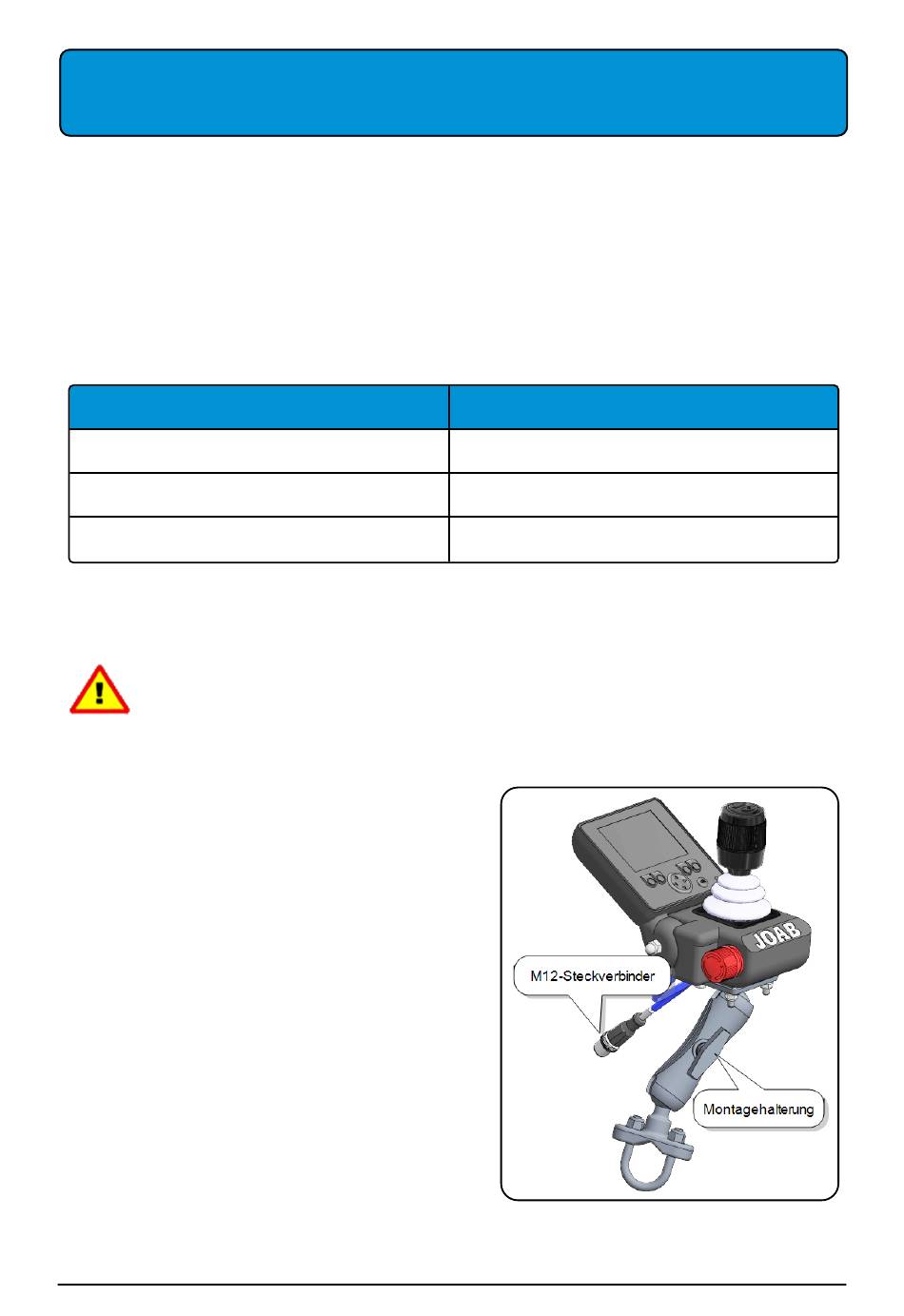

2. Lösen Sie das 5-polige M12-Stromkabel
vom Kabel der CBW-Steuerung, siehe Abbil-
dung.
3. Lösen und entfernen Sie die CBW-Steue-
rung von der Montagehalterung, siehe Abbil-
dung.
4. Montieren Sie die CBW-Steuerung mit der
im APC-Set enthaltenen Montagehalterung
(1015548) an der rechten Armlehne.
5. Verwenden Sie den T-Steckverbinder
(1018963) aus dem APC-Set und schließen
Sie ihn an das Stromkabel an, das mit der
CBW-Steuerung verbunden ist.
EcoDrive Handbuch: 13300 Ausgabe 7 | 15.01.2021
Beschreibung
Montagehalterung
Verlängerungskabel
T-Steckverbinder
