Rapid KX 331 Betriebsanleitung
Literzähler
Verwandte Anleitungen für Rapid KX 331
Inhaltszusammenfassung für Rapid KX 331

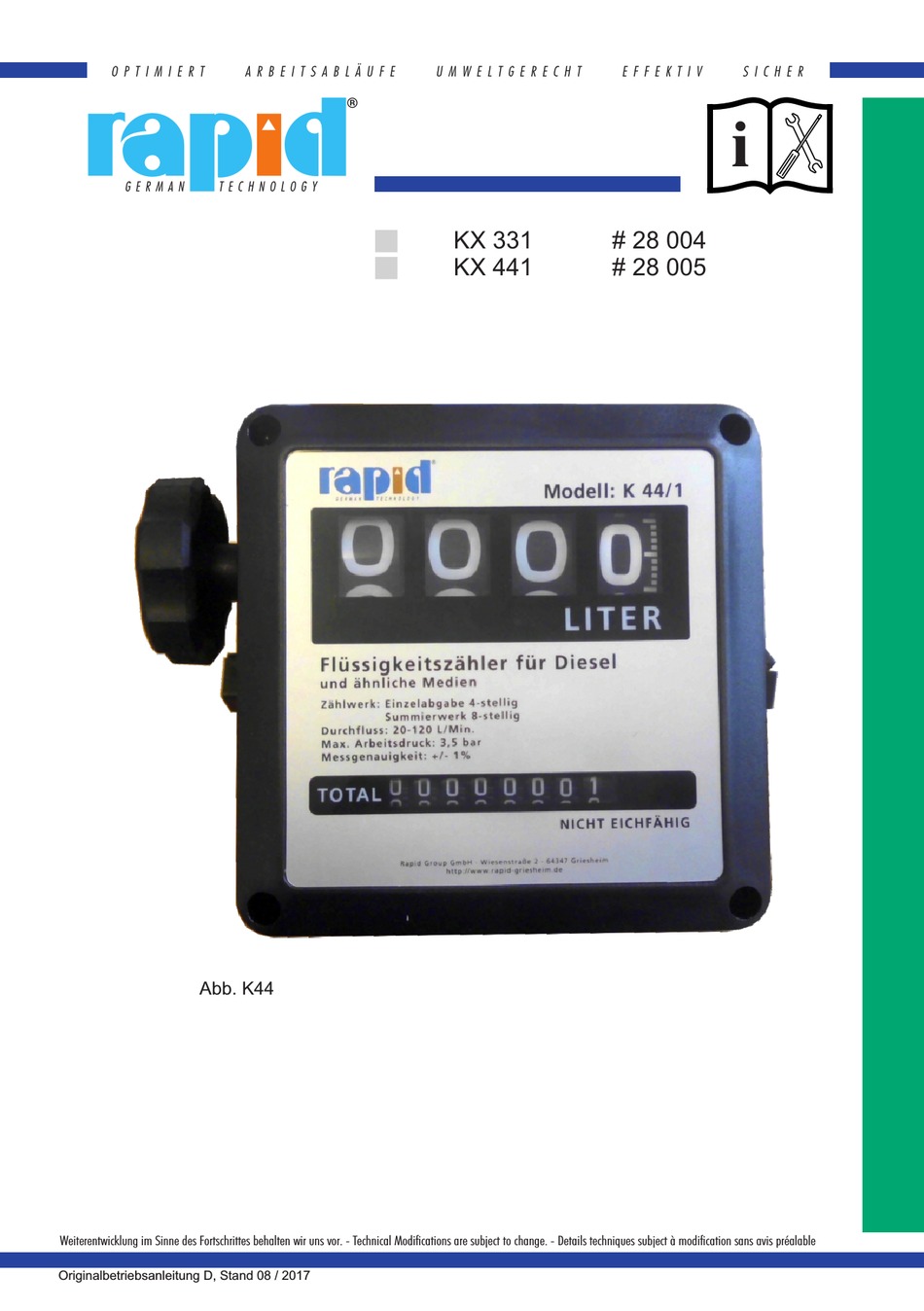

- Seite 1 KX 331 # 28 004 KX 441 # 28 005 Abb. K44 Weiterentwicklung im Sinne des Fortschrittes behalten wir uns vor. - Technical Modifications are subject to change. - Details techniques subject à modification sans avis préalable Originalbetriebsanleitung D, Stand 08 / 2017...
-
Seite 2: Inhaltsverzeichnis
Bitte beachten Sie: Diese Anleitung enthält alle erforderlichen Informationen. Bitte lesen Sie sie sorgfältig um Schäden und Störungen zu vermeiden. Alle RAPID-Geräte werden vor der Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Durch unsachgemäße Handhabung erlischt der Gewährleistungsanspruch. Arbeiten mit diesem Gerät dürfen nur von einer Person ausgeführt werden, die über eine ausreichende Fachkenntnis verfügt, um Schäden und Unfälle durch unsachgemäße Handhabe zu vermeiden. -
Seite 3: Spezifische Hinweise
+49 (6158) 92980-0 2. Spezifische Hinweise Achtung ! zur korrekten und sicheren Verwendung des Literzählers müssen die Angaben und Anmerkungen dieses Handbuchs gelesen und eingehalten werden. Eine zweckentfremdete Installation oder Verwendung des Literzählers kann zu Personen- und Sachbeschädigung führen. 3. Technische Daten Mechanismus Schwingscheibe Förderleistung... -
Seite 4: Produktbeschreibung
+49 (6158) 92980-0 4. Produktbeschreibung Die Literzähler K44 und K33 sind mechanische Literzähler mit einer Schwingscheibe, die dazu ausgelegt sind, eine präzise Messung von Dieselöl oder anderen, mit den Baumaterialien verträglichen Flüssigkeiten vorzunehmen. Die Schwingscheibe der Messkammer (siehe Plan 1, Gesamtzeichnung „15"), die von der Flüssigkeit selbst bewegt wird, betätigt das Zahnradgetriebe, das sich im Deckel des Literzählers befindet und den Literzähler bewegt (Pos. -
Seite 5: Teileliste
+49 (6158) 92980-0 6. Teileliste Pos. Bezeichnung Menge Klebeschild K33/K44 Resetknopf Außendeckel aus Kunststoff Verschluss aus Kunststoff Außendeckel Schraube UNI 8112 ph/tt 8.8 Verz. M4x20 Zähler 3-stelling (K33) Zähler 4-stelling (K44) Schraube UNI 8112 ph/tt 8.8 Verz. M5x16 Deckel Kammer komplett (K33) Deckel Kammer komplett (K44) Körper Zähler 10 Dichtung O-Ring 4437 (d.110, 72 st. -
Seite 6: Inbetriebnahme, Wiederinbetriebnahme Und Betrieb
+49 (6158) 92980-0 7. Inbetriebnahme, Wiederinbetriebnahme und Betrieb Kalibrierung Die Literzähler K44/K33 sind werksseitig für die Verwendung von Dieselöl vorkalibriert. Da die spezifischen Betriebsbedingungen (wie effektive Leistung, Art und Temperatur der gemessenen Flüssigkeit) die Genauigkeit des Literzählers beeinflussen können, kann eine erneute Kalibrierungv am Einsatzort nach Abschluss der Installation erfolgen. -
Seite 7: Wartung / Störungsbeseitung
+49 (6158) 92980-0 Uhrzeigersinn, wenn er links am Zähler angebracht ist und gegen den Uhrezeigersinn, wenn er rechts angebracht ist) bis die Teilmengenanzeige auf Null steht. Die Gesamtmengenanzeige kann nicht zurückgesetzt werden. Sicherstellen, dass der Betriebsdruck während des Betriebs den in Abschnitt „Technische Daten“... - Seite 8 +49 (6158) 92980-0 Werkzeug (z.B. einen Schraubenzieher) und achten darauf, dass die Kammer oder die Scheibe während der Reinigung nicht zu beschädigen. Den Literzähler sorgfältig kontrollieren und eventuell beschädigte Teile nur mit Originalersatzteilen aus dem Ersatzteileset, der in Plan 1 „Explosionszeichnung und Ersatzteilliste“...
-
Seite 9: Entsorgung
+49 (6158) 92980-0 besonders auf folgendes zu achten ist: - Prüfen, dass die Schwingscheibe frei in der zusammengesetzten Messkammer dreht - Die Dichtungen Korrekt einsetzen - Vermeiden, dass beim Zusammenbau der Abdeckung über dem Körper die Nadel der Schwingscheibe auf die Zahnräder (Pos. „19") stößt, die frei sein müssen, damit sie von der Nadel der Scheibe korrekt gezogen werden können. -
Seite 10: Haftung Und Gewährleistung
+49 (6158) 92980-0 örtlichen und gesetzlichen Bestimmungen entsorgen. 10. Haftung und Gewährleistung 10.1 Bei mangelhafter Wartung, Bedienungsfehlern, Verwendung von nicht konformen Ersatz- oder Anbauteilen erlöschen Gewährleistung und Produkthaftung. 10.2 Der Hersteller haftet nicht bein nicht bestimmungsgemäßem Gebrauch des Gerätes oder Missachtung der Sicherheitshinweise. 10.3 Weiterentwicklung der Geräte behalten wir uns vor und werden nicht besonders angekündigt. - Seite 11 +49 (6158) 92980-0...
