Givi SR2139 Bauanleitung

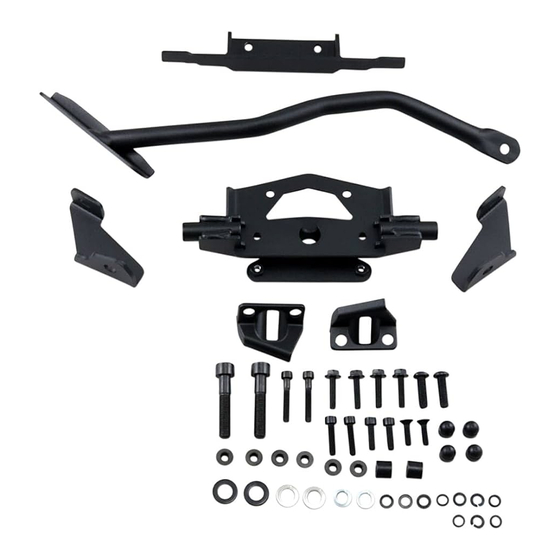

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
YAMAHA TRACER 900
N° Descrizione
Supporto Laterale - Lower Frame - Support Latéral -
1
Soporte Lateral - Untere Halterung - Suporte Lateral
Supporto Inferiore - Lower Support - Support Inférieur -
2
Soporte Inferior - Untere Halterung - Suporte Inferior
Supporto Interno Superiore - Inner Higher Support
3 Support Interne Supérieur - Soporte Interno Superior
Inner Höhere Unterstützung - Suporte Interno Superior
Supporto superiore - Support higher - Support supérieur
4
Halterung höher - Soporte superior - Apoio superior
Piastrina di rinforzo - Strengthening plate
5 Plaque de renfort - Verstärkungsplatte
Pletina de refuerzo - Placa de reforço
Vite - Screw
6 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
7 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
8 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
9 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
10 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
11 Vis - Schraube
Tornillo – Parafuso
Vite - Screw
12 Vis - Schraube
Tornillo – Parafuso
Rondella spaccata - Split washer
13 Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella Inox - Stainless Steel Washer
14 Rondelle Inox -Rostfreie Unterlegscheibe Aus Stahl
Arandela Inox - Arruela Lisa De Aço Inox
Rondella - Washer
15 Rondelle - Scheibe
Arandela – Arruela
Rondella - Washer
16 Rondelle - Scheibe
Arandela – Arruela
©Copyright 20/07/2018 LF-Rev01
SR2139 - KR2139
/ TRACER 900 GT
(2018)
Caratteristiche
-
-
-
-
-
TCEI M6x35
TCEI M6x20
TBEIS M10x50
TEF M6x25
TCEI M6x25
TSP M6x20
TBEI M8x25
Ø6
Ø10
Ø10
Ø6
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
(2018)
Codice Quantità
GNB2133DXV
GNB2133SXV 2(Right; left)
GNB2134V
GL3878V
GL3877DXV
2(Right; left)
GL3877SXV
Z2444DXV
2(Right; left)
Z2444SXV
635TCEI
620TCEI
1050TBEIS
625TEF
625TCEI
620TSP
825TBEI
Z1063
10RONSX
10RON
6RON
1
1
2
2
2
4
2
2
2
4
2
2
2
1/9
