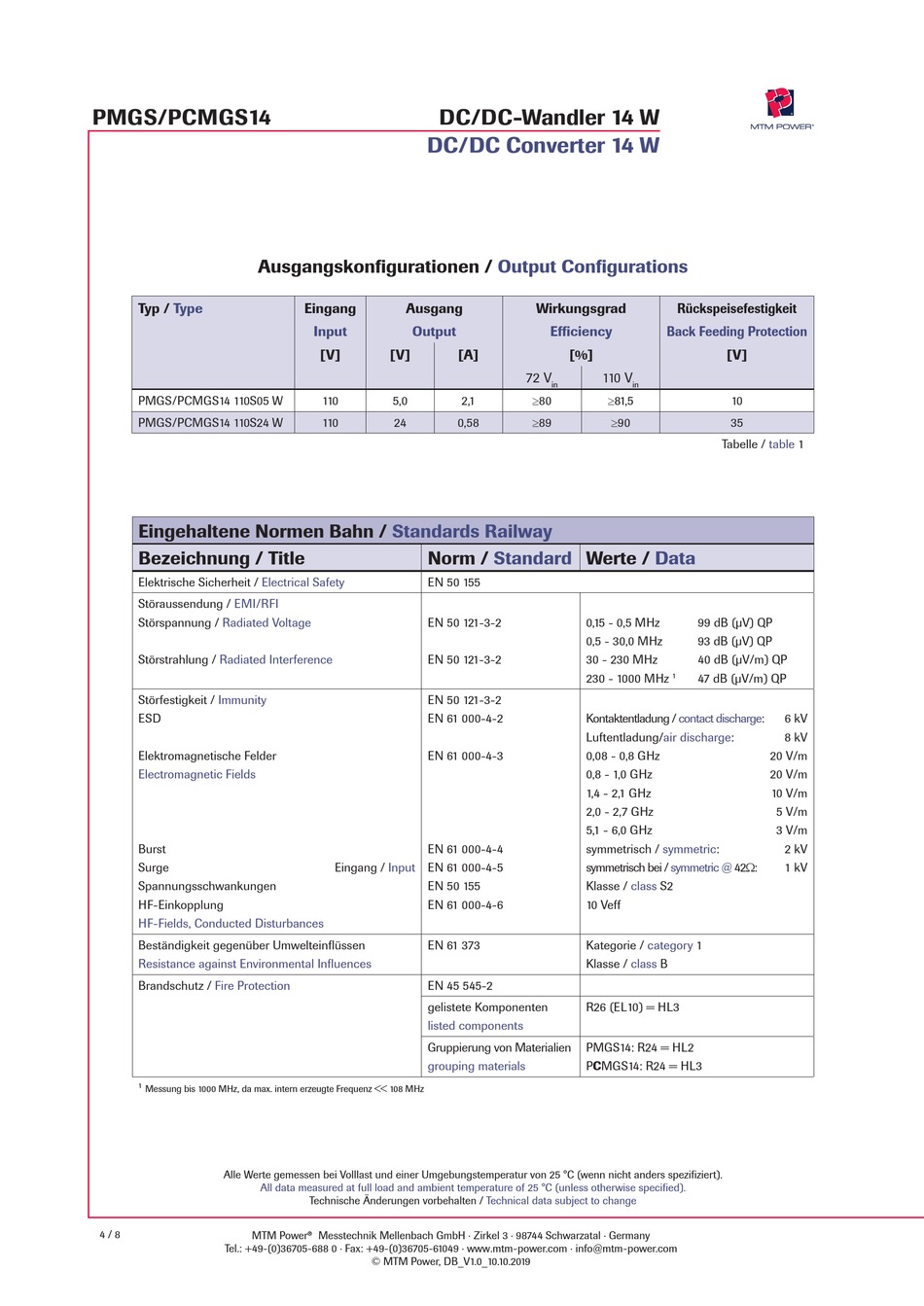

PMGS/PCMGS14
Ausgangskonfigurationen /
Typ /
Type
PMGS/PCMGS14 110S05 W
PMGS/PCMGS14 110S24 W
Eingehaltene Normen Bahn /
Bezeichnung / Title
Elektrische Sicherheit /
Electrical Safety
Störaussendung /
EMI/RFI
Störspannung /
Radiated Voltage
Störstrahlung /
Radiated Interference
Störfestigkeit /
Immunity
ESD
Elektromagnetische Felder
Electromagnetic Fields
Burst
Surge
Spannungsschwankungen
HF-Einkopplung
HF-Fields, Conducted Disturbances
Beständigkeit gegenüber Umwelteinflüssen
Resistance against Environmental Influences
Brandschutz /
Fire Protection
1
Messung bis 1000 MHz, da max. intern erzeugte Frequenz << 108 MHz
Alle Werte gemessen bei Volllast und einer Umgebungstemperatur von 25 °C (wenn nicht anders spezifiziert).
All data measured at full load and ambient temperature of 25 °C (unless otherwise specified).
4 / 8
MTM Power
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com
DC/DC-Wandler 14 W
DC/DC Converter 14 W
Eingang
Ausgang
Input
Output
[V]
[V]
[A]
110
5,0
2,1
110
24
0,58
Standards Railway
Norm /
EN 50 155
EN 50 121-3-2
EN 50 121-3-2
EN 50 121-3-2
EN 61 000-4-2
EN 61 000-4-3
EN 61 000-4-4
Eingang /
Input
EN 61 000-4-5
EN 50 155
EN 61 000-4-6
EN 61 373
EN 45 545-2
gelistete Komponenten
listed components
Gruppierung von Materialien
grouping materials
Technische Änderungen vorbehalten /
Messtechnik Mellenbach GmbH · Zirkel 3 · 98744 Schwarzatal · Germany
© MTM Power, DB_V1.0_10.10.2019
Output Configurations
Wirkungsgrad
Efficiency
[%]
72 V
110 V
in
in
≥80
≥81,5
≥89
≥90
Standard
Werte /
Data
0,15 - 0,5 MHz
0,5 - 30,0 MHz
30 - 230 MHz
230 - 1000 MHz
Kontaktentladung /
Luftentladung/air
0,08 - 0,8 GHz
0,8 - 1,0 GHz
1,4 - 2,1 GHz
2,0 - 2,7 GHz
5,1 - 6,0 GHz
symmetrisch / symmetric:
symmetrisch bei /
Klasse /
class
S2
10 Veff
Kategorie /
category
Klasse /
class
B
R26 (EL10) = HL3
PMGS14: R24 = HL2
PCMGS14: R24 = HL3
Technical data subject to change
Rückspeisefestigkeit
Back Feeding Protection
[V]
10
35
Tabelle /
table
1
99 dB (µV) QP
93 dB (µV) QP
40 dB (µV/m) QP
47 dB (µV/m) QP
1
contact
discharge:
6 kV
discharge:
8 kV
20 V/m
20 V/m
10 V/m
5 V/m
3 V/m
2 kV
symmetric @
42W:
1 kV
1
