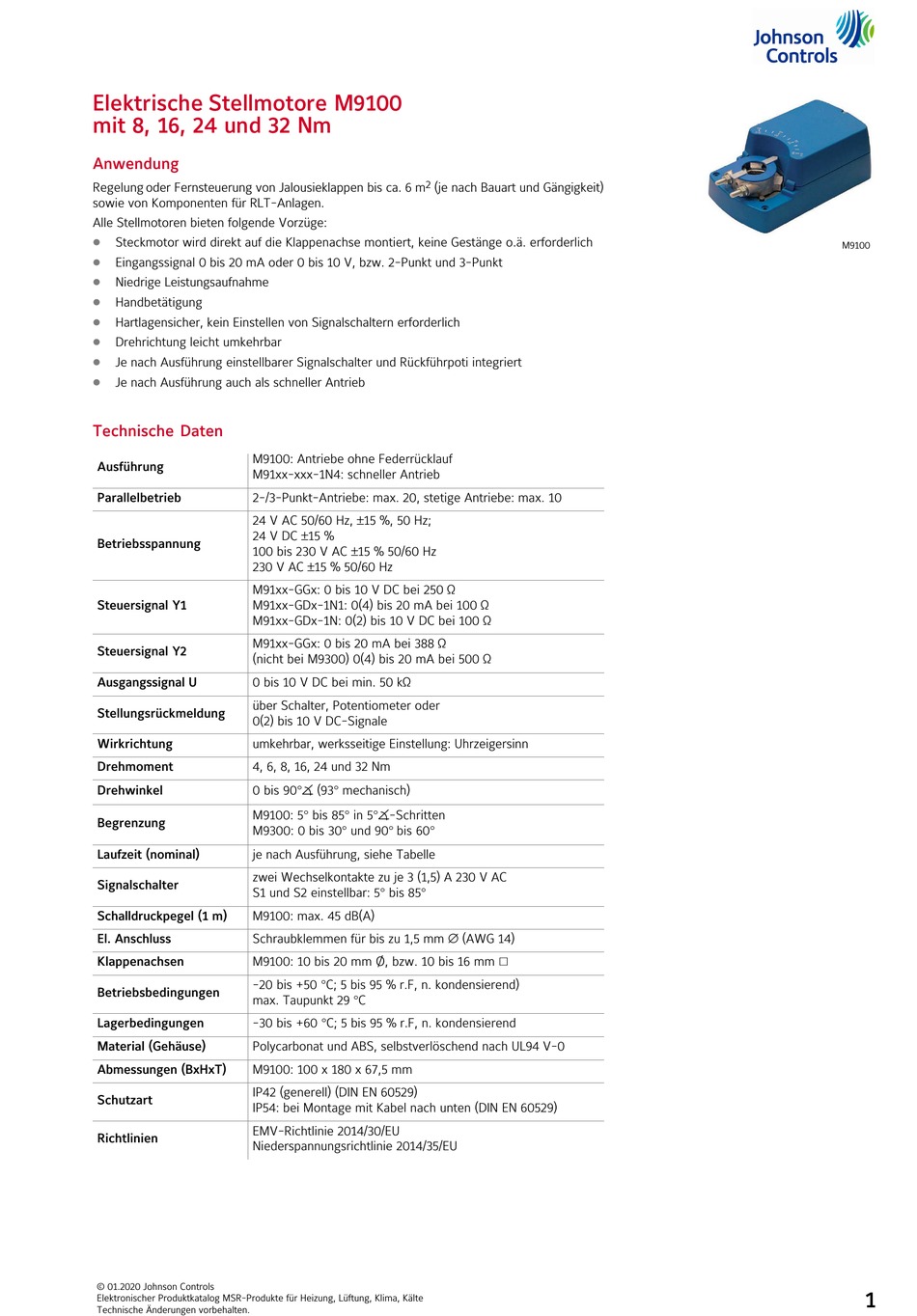

Elektrische Stellmotore M9100
mit 8, 16, 24 und 32 Nm
Anwendung
Regelung oder Fernsteuerung von Jalousieklappen bis ca. 6 m
sowie von Komponenten für RLT‐Anlagen.
Alle Stellmotoren bieten folgende Vorzüge:
D
Steckmotor wird direkt auf die Klappenachse montiert, keine Gestänge o.ä. erforderlich
D
Eingangssignal 0 bis 20 mA oder 0 bis 10 V, bzw. 2‐Punkt und 3‐Punkt
D
Niedrige Leistungsaufnahme
D
Handbetätigung
D
Hartlagensicher, kein Einstellen von Signalschaltern erforderlich
D
Drehrichtung leicht umkehrbar
D
Je nach Ausführung einstellbarer Signalschalter und Rückführpoti integriert
D
Je nach Ausführung auch als schneller Antrieb
Technische Daten
M9100: Antriebe ohne Federrücklauf
Ausführung
M91xx‐xxx‐1N4: schneller Antrieb
Parallelbetrieb
2‐/3‐Punkt‐Antriebe: max. 20, stetige Antriebe: max. 10
24 V AC 50/60 Hz, ±15 %, 50 Hz;
24 V DC ±15 %
Betriebsspannung
100 bis 230 V AC ±15 % 50/60 Hz
230 V AC ±15 % 50/60 Hz
M91xx-GGx: 0 bis 10 V DC bei 250 Ω
Steuersignal Y1
M91xx-GDx-1N1: 0(4) bis 20 mA bei 100 Ω
M91xx-GDx-1N: 0(2) bis 10 V DC bei 100 Ω
M91xx-GGx: 0 bis 20 mA bei 388 Ω
Steuersignal Y2
(nicht bei M9300) 0(4) bis 20 mA bei 500 Ω
Ausgangssignal U
0 bis 10 V DC bei min. 50 kΩ
über Schalter, Potentiometer oder
Stellungsrückmeldung
0(2) bis 10 V DC‐Signale
Wirkrichtung
umkehrbar, werksseitige Einstellung: Uhrzeigersinn
Drehmoment
4, 6, 8, 16, 24 und 32 Nm
Drehwinkel
0 bis 90°
M9100: 5° bis 85° in 5°
Begrenzung
M9300: 0 bis 30° und 90° bis 60°
Laufzeit (nominal)
je nach Ausführung, siehe Tabelle
zwei Wechselkontakte zu je 3 (1,5) A 230 V AC
Signalschalter
S1 und S2 einstellbar: 5° bis 85°
Schalldruckpegel (1 m)
M9100: max. 45 dB(A)
Schraubklemmen für bis zu 1,5 mm ∅ (AWG 14)
El. Anschluss
M9100: 10 bis 20 mm Ø, bzw. 10 bis 16 mm V
Klappenachsen
‐20 bis +50 °C; 5 bis 95 % r.F, n. kondensierend)
Betriebsbedingungen
max. Taupunkt 29 °C
‐30 bis +60 °C; 5 bis 95 % r.F, n. kondensierend
Lagerbedingungen
Material (Gehäuse)
Polycarbonat und ABS, selbstverlöschend nach UL94 V‐0
Abmessungen (BxHxT)
M9100: 100 x 180 x 67,5 mm
IP42 (generell) (DIN EN 60529)
Schutzart
IP54: bei Montage mit Kabel nach unten (DIN EN 60529)
EMV-Richtlinie 2014/30/EU
Richtlinien
Niederspannungsrichtlinie 2014/35/EU
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
2
(je nach Bauart und Gängigkeit)
(
(93° mechanisch)
(
‐Schritten
M9100
1
