Inhaltszusammenfassung für B METERS HYDRODIGIT

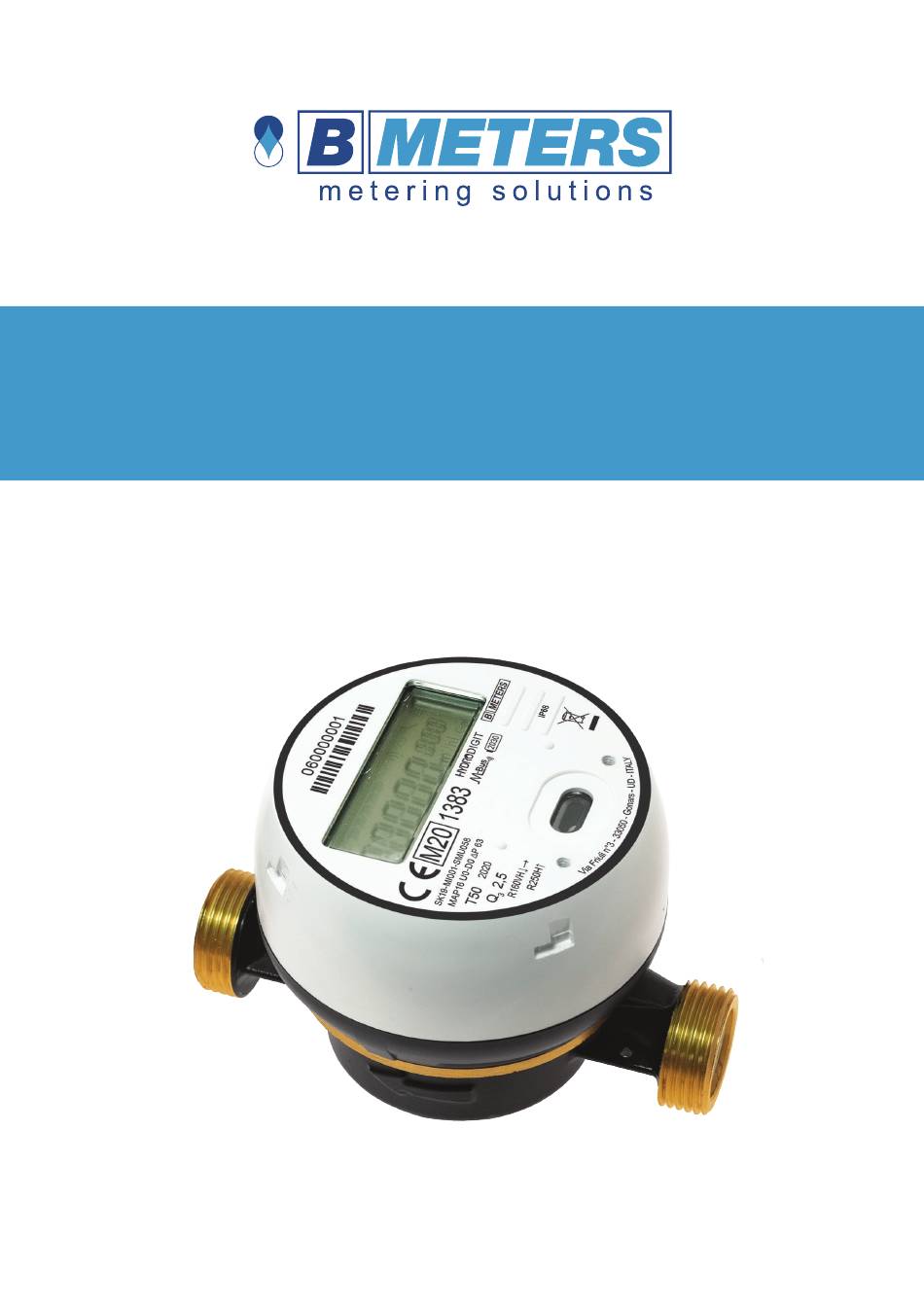

- Seite 1 HYDRODIGIT Digitaler Einstrahl-Turbine-Volumenzähler BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
FUNKPARAMETER ........................6 GERÄTEDISPLAY - VISUALISIERUNGSZYKLUS ................7 FEHLERMELDUNGEN ........................7 TELEGRAMMBESCHREIBUNG ..................... 9 INFORMATIONEN FÜR DIE KORREKTE ENTSORGUNG DES GERÄTS ........12 ÜBERSETZUNG ........................... 13 TECHNISCHE DATEN ........................13 KONFORMITÄTSERKLÄRUNG ....................14 ADRESSE DES HERSTELLERS ....................15 HYDRODIGIT Bedienungsanleitung v1.3... -
Seite 3: Inhalt
INHALT DESIGN In Übereinstimmung mit ISO4064 Abmessung (1/2”) (1/2”) (3/4”) D Gewinde 3/4” 3/4” 1” HYDRODIGIT Bedienungsanleitung v1.3... -
Seite 4: Gerät-Ziffernblatt
Kennzeichnung SK19-MI001-SMU058 IP68 Modell 2020 R160VH R250H Zulassungsnummer Ende-Jahr der Batterielebensdauer Maximal zulässiger Betriebsdruck Baujahr Temperaturklasse Optische Schnittstelle Durchflussmengenwert Messklasse / zulässige Adresse des Herstellers Q3 des Zählers Installation RxxH: horizontale Installation RxxVH: vertikale und horizontale Installation HYDRODIGIT Bedienungsanleitung v1.3... -
Seite 5: Funktionsweise
HYDRODIGIT Einstrahl-Volumenzähler Display Rotationsinduktionserkennung, antimagnetisch. Es ist sowohl für warmes als auch für kaltes Wasser erhältlich. INHALT DER VERPACKUNG • Wasserzähler Hydrodigit • Dichtungen Anschlüsse* • Anschlüsse* • Siegel* *wenn mit dem Zähler bestellt UMWELTBEDINGUNGEN • Lagerung: 1°C – 55°C •... -
Seite 6: Bedienung
OMS ( Open Metering Standard ), Modus T1 (Einwegübertragung). Vorkonfigurierte Funkparameter (AMR-Modus): • Sendefrequenz: alle 200 Sekunden (aktuelle Werte). • Sendeintervall: täglich von 0 bis 24 h. • Verschlüsselung: deaktiviert (Standard). • Keine historischen Daten. • Übertragene Daten: tatsächliches Volumen, Datum und Uhrzeit, Rückfluss, Alarme. HYDRODIGIT Bedienungsanleitung v1.3... -
Seite 7: Gerätedisplay-Visualisierungszyklus
Es ist möglich, die Konfigurationsparameter im Walk-By-Modus mit einer USB-IR-Schnittstelle (B METERS Mod. UC-Kabel) und der B Metering-Software zu ändern. Parameter nach Modus Walk by: • Sendefrequenz: alle 60 Sekunden (aktuelle Werte). • Sendeintervall: täglich von 6 bis 20 h. - Seite 8 - Die Batterie nicht einer Umgebung mit extrem niedrigem Druck aussetzen, die eine Explosion oder das Austreten von brennbaren Gasen oder Flüssigkeiten verursachen könnte; - Die Batterien immer in Übereinstimmung mit den geltenden Vorschriften entsorgen - Immer vom Hersteller autorisierte Original-Ersatzteile verwenden. HYDRODIGIT Bedienungsanleitung v1.3...
-
Seite 9: Telegrammbeschreibung
2: Anwendungsfehler (derzeit unbenutzt) 3: Dauer des Wasserverlusts im System (kontinuierlicher Wasserfluss festgestellt) Konfiguration xx xx xx Verwendeter Verschlüsselungscode: sfeld (Signatur) 00 00: keine Verschlüsselung x0 05: CBC AES 128 Bit (vorverschlüsselter, blockverschlüsselter Schlüssel) AES-Steuerung 2F 2F Wenn AES aktiviert HYDRODIGIT Bedienungsanleitung v1.3... - Seite 10 Momentaner Rückflusswert (HEX) - LITER Optional Rückflusses Datumsbetrug TT MM JJ Tag Monat Jahr des ersten aufgedeckten Optional Betrugs (00 00 00, wenn er nicht stattgefunden hat). Bit 7: - Bit 6: Rückfluss Bit 5: Überlauf HYDRODIGIT Bedienungsanleitung v1.3...
- Seite 11 VIF 13 ist, Hektoliter, wenn VIF 14 ist, m3, wenn VIF-15, 10xm3, wenn VIF-16) Daten xx xx xx xx Lesung bezogen auf August (HEX, Dekaliter, Optional wenn VIF 13 ist, Hektoliter, wenn VIF 14 ist, m3, wenn VIF-15, 10xm3, wenn VIF-16) HYDRODIGIT Bedienungsanleitung v1.3...
-
Seite 12: Informationen Für Die Korrekte Entsorgung Des Geräts
Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produktetikett weist darauf hin, dass dieses Produkt den Vorschriften für Elektro- und Elektronik-Altgeräte entspricht. Das Wegwerfen des Produkts in die Umwelt oder die illegale Entsorgung des Produkts ist strafbar. HYDRODIGIT Bedienungsanleitung v1.3... -
Seite 13: Übersetzung
Landessprache des Benutzers übersetzt werden. Bei Unstimmigkeiten im übersetzten Text konsultieren Sie bitte die Originalbetriebsanleitung (in Englisch) oder wenden Sie sich an den Hersteller. TECHNISCHE DATEN Modell HYDRODIGIT Metrologische Klasse / zugelassene R400H, R160V Installationen R250H, R160V R160H, R160V... -
Seite 14: Konformitätserklärung
EU DECLARATION OF CONFORMIT Produkttyp/Modell: Wasserzähler – HYDRODIGIT Name and address of the manufacturer: B METERS SRL Via del Friuli, 3 – 33050 GONARS (UDINE) ITALY Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt Gegenstand der Erklärung: Typ: HYDRODIGIT, Wasserzähler - Einstrahl-Volumenzähler mit elektronischer Displayeinheit Der oben genannte Gegenstand steht im Einklang mit den einschlägigen EU-Harmonisierungsvorschriften:... -
Seite 15: Adresse Des Herstellers
ADRESSE DES HERSTELLERS B METERS srl Via Friuli, 3 • Gonars 33050 (UD) • ITALY Tel: +39 0432 931415 Fax: +39 0432 992661 E-Mail (Sekretariat/Information): info@bmeters.com E-Mail (technischer Kundendienst): support@bmeters.com Web: www.bmeters.com HYDRODIGIT Bedienungsanleitung v1.3...
