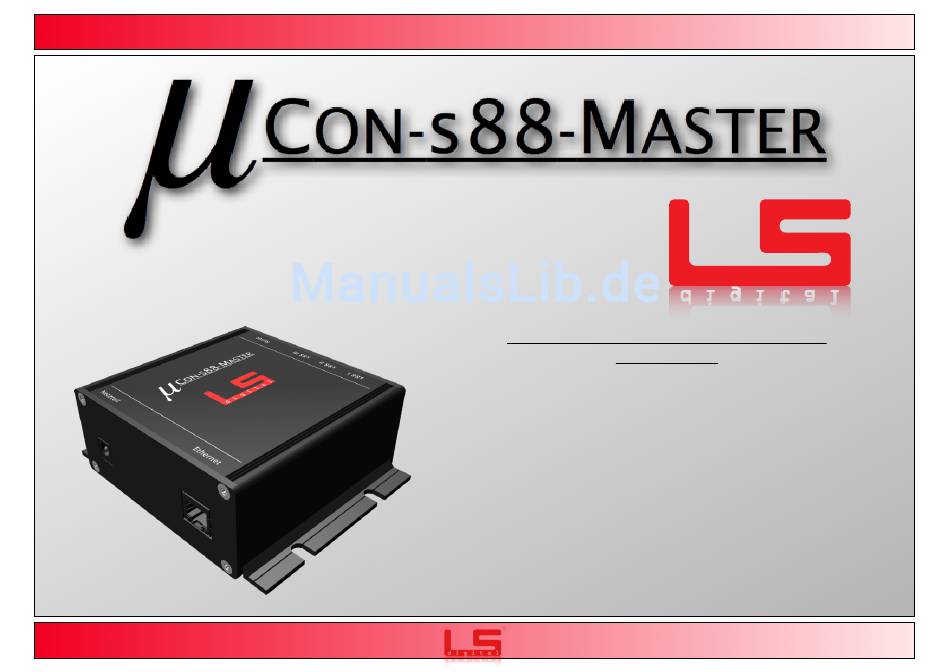

Bedienungsanleitung für den µCon-s88-Master
Seite 1
Das intelligente s88-N Interface von
d i g i t a l
Der µCon-s88-Master für die digitale
Modellbahn
Der µCon-S88-Master wurde für die digitale
Modellbahn entwickelt und dient als Interface für den
beliebten s88-N Standard. Er ermöglicht 48 Module an
3 Strängen. Zusätzlich kann die Bustaktung zwischen
„langsam", „normal" und „schnell" verändert werden.
Damit passt sich der µCon-S88-Master perfekt an Ihre
Modellbahn an und liefert eine kompromisslose
R ü c k m e l d u n g .
D u r c h
d i e
m o d e r n e
E t h e r n e t s c h n i t t s t e l l e k e n n t e r k e i n e r l e i
Treiberprobleme oder Schnittstellenschwierigkeiten.
BDA µCon-s88-Master V 3.0 Stand: 1.07.2014
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LS DIGITAL µCon-s88-Master

  • Seite 1: Deckblatt

    Bedienungsanleitung für den µCon-s88-Master Seite 1 Das intelligente s88-N Interface von d i g i t a l Der µCon-s88-Master für die digitale Modellbahn Der µCon-S88-Master wurde für die digitale Modellbahn entwickelt und dient als Interface für den beliebten s88-N Standard. Er ermöglicht 48 Module an 3 Strängen.

  • Seite 2: Inhaltsverzeichnis

    2. Inhaltsverzeichnis Seite 2 Deckblatt 2. Inhaltsverzeichnis ............3. Inhalt ................4. Auspacken, Montieren und Inbetriebnahme ....5. Das Gerät µCon-S88-Master ........5.1 Systemübersicht ..........6. LSdigital Programmer ..........6.1 Installation unter Windows ......6.2 Installation unter Mac OSX ....... 6.3 Die Anwendung LSdigital Programmer .....

  • Seite 3: Inhalt

    3. Inhalt Seite 3 Packungsinhalt µCon-S88-Master - 1 x µCon-S88-Master - 1 x 2 Meter Netzwerkkabel, gelb - 1 x Netzteil - 1 x CD mit den LSdigital Programmer...

  • Seite 4: Auspacken, Montieren Und Inbetriebnahme

    4. Auspacken, Montieren und Inbetriebnahme Seite 4 • Bitte schneiden Sie die Verpackung der Geräte nicht auf. Beim Öffnen mit scharfen oder spitzen Gegenständen können Sie den Inhalt beschädigen. • Bitte lesen Sie vor der Montage die Bedienungsanleitung sorgfältig durch. •...

  • Seite 5: Das Gerät Μcon-S88-Master

    5. Das Gerät µCon-S88-Master Seite 5 1. Buchse für mitgeliefertes Netzteil 2. Buchse für Netzwerkkabel (Heimnetzwerk) 3. Reset-Taster, zum Neustarten des µCon-s88-Master 4. Info-LED, zeigt den Betriebszustand an Grün: Gerät ist in Betrieb Rot: Gerät ist nicht betriebsbereit / Gerät ist im Startvorgang (wenige Sekunden) Im Betrieb flackert die grün leuchtende Info-LED in gleichbleibenden Rhythmus (ca.

  • Seite 6: Systemübersicht

    5. Systemübersicht Seite 6 Hier sehen Sie den Anschluss des µCon-S88-Master an das Heimnetzwerk und die Rückmeldemodule Feedback Modul 8 und Kombi Modul 8+4 Bedenken Sie bei der Anschaffung eines Netzwerkverteilers, dass zukünftige Geräte eventuell auch an den Verteiler angeschlossen werden müssen. Ein Verteiler mit zusätzlichen Anschlüssen kostet nur geringfügig mehr.

  • Seite 7: Lsdigital Programmer

    6. LSdigital Programmer Seite 7 Bedienungsanleitung für den LSdigital Programmer ab Version 3 Wir freuen uns, Ihnen unseren neuen und komplett überarbeiteten LSdigital Programmer vorstellen zu dürfen. Wir haben uns viele Gedanken über die frisch gestaltete Benutzeroberfläche gemacht und hoffen, dass Ihnen das neue Design und auch der Funktionsumfang helfen werden, Ihre Geräte noch einfacher zu konfigurieren.

  • Seite 8: Installation Unter Windows

    6.1 Installation unter Windows Seite 8 Laden Sie die Datei unter: http://www.lsdigital.de/downloads/ucon-tools.html herunter. Die Datei muss nicht installiert werden, Sie können die LSdigital Programmer V2.0.exe in ein Verzeichnis Ihrer Wahl schieben und von dort starten. Für die Verwendung unseres Programmers muss Java auf Ihrem PC installiert sein. Der LSdigital Programmer ist unter Windows Vista, 7 und 8 lauffähig.

  • Seite 9: Installation Unter Mac Osx

    6.2 Installation unter Mac OSX Seite 9 Laden Sie die Datei unter: http://www.lsdigital.de/downloads/ucon-tools.html herunter. Die Datei muss nicht installiert werden, Sie können die LSdigital Programme V2.0.app in ein Verzeichnis Ihrer Wahl schieben und von daraus starten. Für die Verwendung unseres Programmers muss Java auf Ihrem Mac installiert sein. Der LSdigital Programmer ist unter Mac OS X ab Version 10.5 lauffähig.

  • Seite 10: Die Anwendung Lsdigital Programmer

    6.3 Die Anwendung LSdigital Programmer! Seite 10 Auf dem kommenden Bild erklären wir Ihnen die einzelnen Anzeigen. Nachdem Sie das Programm mit einem Doppelklick gestartet haben und es somit geöffnet haben, sehen Sie in der obersten Hälfte Ihre (1) Lokaladresse. Das ist die Netzwerkadresse von Ihrem Computer. 2.

  • Seite 11: Programmieren Eine Ip-Adresse

    6.4 Programmieren einer IP-Adresse! Seite 11 Normalerweise sind die µCon-System Geräte in dem Netzwerk 192.168.1.74 (Manager), 192.168.1.76 (s88-Master) Sollten Sie sich in einem anderen Netzwerk befinden, müssen Sie die Geräte erst an Ihr Netzwerk anpassen. Gehen Sie dazu wie folgt vor. TIPP! 1.
  • Seite 12 6.4 Programmieren einer IP-Adresse! Seite 12 Es wird nun der Dialog geschlossen und der Programmer sucht sofort nach dem Gerät. Das programmierte Gerät sollte nun in der Liste erscheinen. Nun können die Werte der angeschlossenen Geräte geändert werden. Sofern Sie über den µCon-S88- Master und den µCon- Manager verfügen, achten Sie bitte darauf, dass beim Programmieren immer nur eines der beiden Geräte am Strom angeschlossen ist.

  • Seite 13: Konfigurieren Μcon-S88-Master

    6.5 Konfigurieren µCon-S88-Master Seite 13 Der µCon-S88-Master hat verschiedene Einstellungen, die geändert oder angepasst werden müssen. Um Optionen am µCon-S88-Master zu ändern, wählen Sie mit der Maus den µCon-S88-Master aus.

  • Seite 14: Konfigurieren Modulanzahl Μcon-S88-Master

    6.6 Konfigurieren Modulanzahl µCon-S88-Master Seite 14 Am µCon-S88-Master können bis zu 48 Rückmeldemodule á 16 Kanäle oder 96 Module a 8 Kanäle angeschlossen werden. Dazu müssen die angeschlossenen Module jedoch im Gerät eingestellt sein. Konfigurieren Sie dies unter dem Reiter S88 Modulanzahl für die einzelnen Busse. Achten Sie drauf, dass 2 8 Kanal Module ein ganzes S88 Modul ergeben.

  • Seite 15: Konfigurieren Buseigenschaften Μcon-S88-Master

    6.7 Konfigurieren Buseigenschaften µCon-S88-Master Seite 15 Der µCon-S88-Master hat weitere Einstellungen, die den S88-Bus sicherer und für Störungen unempfindlicher machen. Dazu können Sie z.B. schon im Gerät eine Ein-und Ausschaltverzögerungen auswählen (1). Unter dem Reiter Profi kann der Bustakt angepasst werden.
  • Seite 16 6.7 Konfigurieren Buseigenschaften µCon-S88-Master Seite 16 Hier ein Beispiel mit aktivem „Flackern unterdrücken“. Auf die genaue Konfiguration wird auf den nächsten Seiten eingegangen. Dieses Beispiel dient nur dem Verständnis, eine unbeeinflusste Meldung dieser Art ist unwahrscheinlich aber optimal zur Erklärung der Funktionsweise der Funktion „Flackern unterdrücken“. Die unbeeinflusste Meldung zeigt die präzise Meldung des Belegtmeldemodul, welche so für eine Computersteuerung nur suboptimal verwendbar ist.
  • Seite 17 6.7 Konfigurieren Buseigenschaften µCon-S88-Master Seite 17...
  • Seite 18 6.7 Konfigurieren Buseigenschaften µCon-S88-Master Seite 18...
  • Seite 19 6.7 Konfigurieren Buseigenschaften µCon-S88-Master Seite 19 Die Funktion „flackern unterdrücken“ wandelt also eine flackernde Meldung in eine saubere Meldung um. Dies hat zur Folge, dass die Freigabe eines Gleises verzögert eintritt. Bei starker „flackern verhindern“ Einstellung bleiben also Gleise länger belegt, was geringfügigen Einfluss auf den Zugbetrieb hat.

  • Seite 20: Firmwareupdate Der Μcon-System-Geräte

    6.8 Firmwareupdate der µCon-System Geräte Seite 20 Klicken Sie nun auf den Schalter Datei (1). Dort öffnet sich nun Ihrer Auswahl der Festplatte im gewohnten Windows Explorer oder Mac OSX Finder Modus. Wählen Sie nun die herunter geladene Datei aus. Hier im Beispiel heißt die Datei uConManagerBoot_v250.hex.
  • Seite 21 6.8 Firmwareupdate der µCon-System Geräte Seite 21 Sie können den µCon-Manager, µCon-Mini-Manager und auch den µCon-S88-Master mit einer neuen Firmware versehen. Dazu prüfen Sie bitte unter www.lsdigital.de, ob eine neue Firmware für die oben genannten Geräte zur Verfügung steht. Um ein Firmwareupdate durchzuführen gehen Sie wie folgt vor: Starten Sie die Anwendung LSdigital Programmer V2.0.

  • Seite 22: Integration Modellbahnsoftware

    7. Integration Modellbahnsoftware Seite 22...

  • Seite 23: Integration Railware

    7.1 Integration in Railware Seite 23...
  • Seite 24 7.1 Integration in Railware Seite 24 Für die Integration in Railware müssen Sie den µCon-s88- Master zuerst mit Railware bekannt machen. Dazu starten Sie die Railstart.exe direkt oder über die Verknüpfung auf dem Desktop. In dem sich öffnenden Menü öffnen Sie bitte die Systemoptionen. Im Reiter „Digitalsysteme“...

  • Seite 25: Integration In Itrain

    7.2 Integration in iTrain Seite 25...
  • Seite 26 7.2 Integration in iTrain Seite 26 Der µCon-s88-Master wird ab Version 2.1.0 in iTrain unterstützt. Frühere Versionen von iTrain ermöglichen die Integration nicht.
  • Seite 27 7.2 Integration in iTrain Seite 27 Starten Sie zuerst den Schnittstelleneditor. Diesen finden Sie in der Menüleiste unter „Bearbeiten“ dann „Schnittstelleneditor“. In dem sich nun öffnenden Menü können Sie unten über OK (1) einen Rechtsklick vornehmen und dann weiter auf Hinzufügen klicken. Es fügt sich nun ein neues Interface mit hinzu.
  • Seite 28 7.2 Integration in iTrain Seite 28 Mit einem Klick auf die Schaltfläche „Spezifisch“ können sie die Anzahl der Belegtmeldemodule am jeweiligen Strang festlegen. Bitte die genaue Anzahl eingeben, da sonst Verschiebungen in den Adressen erfolgen! Modulanzahl Buchse I - entspricht s88 I (gemäß Gehäusebeschriftung µCon-s88-Master) Modulanzahl Buchse II - entspricht s88 II (gemäß...
  • Seite 29 7.2 Integration in iTrain Seite 29 Mit einem Klick auf die Schaltfläche „Allgemein“ können sie die Schalthysterese beeinflussen, unterteilt in Einschaltverzögerung und Ausschaltverzögerung. Dies dient der Säuberung der Belegtmeldung innerhalb des µCon-s88-Master. Hier gilt: So wenig wie möglich, so viel wie nötig. Zeitnahe Meldungen sind von Vorteil! Nachdem Sie alle Einstellungen getroffen haben, können Sie das Menü...
  • Seite 30 7.2 Integration in iTrain Seite 30 Wenn alle vorherigen Schritte korrekt verlaufen sind, erhalten Sie wieder Ihr Gleisbild und sehen im rechten unteren Eck eine Infofläche mit der Bezeichnung „µCon-s88-Master : Offline“ (Bild #1). In unserem Beispiel ist zusätzlich der integriert.
  • Seite 31 7.2 Integration in iTrain Seite 31 Das Ergebnis können Sie visualisieren, indem Sie in der oberen Menüleiste auf „Anzeige“, dann auf „Rückmeldemonitor“ und zuletzt auf „µCon-s88-Master“ klicken (Bild #1). Jetzt öffnet sich der „Rückmeldungs-Monitor“ und zeigt Ihnen den aktuellen Meldestatus an (Bild #2) = der Ausgang 2 an Belegtmeldemodul 1 (1.2) ist frei = der Ausgang 2 an Belegtmeldemodul 2 (2.2) ist belegt Bild #2...
  • Seite 32 7.3 Integration in TrainController™ Seite 32...
  • Seite 33 7.3 Integration in TrainController™ Seite 33 Die Konfiguration des µCon-S88-Master wird in allen 3 Varianten von TrainController™ auf die gleiche Weise durchgeführt, in dieser Beschreibung zeigen wir Ihnen die Einbindung in der Gold Version von TrainController™. Der µCon-S88-Master wird ab der Version 8.0 B4 in TrainController™ unterstützt. Um zu prüfen, welche Version Sie aktuell benutzen, starten Sie TrainController™...
  • Seite 34 7.3 Integration in TrainController™ Seite 34 ™ Um den µCon-S88-Master in ihr System einzubinden, müssen Sie zunächst TrainController starten. Nach dem Start klicken Sie auf Railroad und dann auf das Feld Digitalsystem einrichten... Es öffnet sich folgender Dialog, in dem Sie jetzt ihre Digitalzentralen einrichten können.
  • Seite 35 7.3 Integration in TrainController™ Seite 35 Sie können nun aus der Reihe von Digitalzentralen bei dem Reiter µCon den µCon-S88-Master auswählen.
  • Seite 36 7.3 Integration in TrainController™ Seite 36 Als nächstes müssen Sie noch die IP-Adresse des µCon-S88-Master in die Fläche IP-Adresse eingeben. Bestätigen Sie mit OK, danach sollte die Verbindung aufgebaut werden. Falls die Verbindung nicht aufgebaut wird, können Sie die Verbindung manuell oder nach ™...
  • Seite 37 7.3 Integration in TrainController™ Seite 37 Einrichten der Meldeadressen. TrainController™ stellt die Modulanzahl automatisch an ihrem µCon-S88-Master ein. Im linken Feld sehen sie die drei Busstränge als µ-Con-S88-Master- S88 I, S88 II oder S88 III angegeben. Nun wählen sie den Strang aus, an welchem der Melder angeschlossen ist. Hier z.B.

  • Seite 38: Integration In Win-Digipet

    7.4 Integration in Win-Digipet Seite 38...
  • Seite 39 7.4 Integration in Win-Digipet Seite 39 Um den µCon-S88-Master in Win-Digipet zu integrieren, müssen Sie als erstes Ihr vorhandenes Projekt laden und danach die Software starten. Der µCon-S88-Master wird aber der Version 2012.3 unterstützt. Nachdem die Software vollständig geladen hat, klicken Sie bitte auf den Reiter „Datei“...
  • Seite 40 7.4 Integration in Win-Digipet Seite 40 Als nächstes öffnet sich der folgende Dialog. Hier können Sie nun den µCon-S88-Master zu ihrem bestehenden Interface ( Digitalzentrale ) hinzufügen. In dem Beispiel hier wird wir als Fahrzentrale eine Z21(1) angezeigt. Von jetzt an soll der µCon-S88-Master die Meldung auf der Anlage übernehmen.
  • Seite 41 7.4 Integration in Win-Digipet Seite 41 Nun ist das Gerät in Win-Digipet eingebunden. Im nächsten Reiter „Rückmelde-Module“ können Sie die am µCon-S88-Master angeschlossenen Module in der Software eintragen. Beachten Sie bitte, dass Sie insgesamt 48 Module á 16 Kontakte oder 96 Module á 8 Kontakte an den µCon-S88- Master anschliessen können.
  • Seite 42 7.4 Integration in Win-Digipet Seite 42 Im nächsten Schritt sollen Sie einen Neustart von Win-Digipet durch führen. Wenn Sie diesen jetzt durchführen, wird sich Win-Digipet automatisch mit dem Gerät verbinden. Sie sehen jetzt in Ihrem Verbindungsfenster drei grün leuchtende Zahlen: 1.
  • Seite 43 7.4 Integration in Win-Digipet Seite 43 Win-Digipet verfügt, wie alle anderen Softwarelösungen, über einen Rückmeldemonitor. Hier können Sie den aktuellen IST Zustand Ihrer Anlage abfragen und prüfen. Um den Rückmelde-Monitor zu starten, klicken Sie auf den Button in der Leiste am oberen Bildschirmrand, hier mit der (1) gekennzeichnet.

  • Seite 44: Leistungsdaten // Bedingungen

    8. Leistungsdaten // Bedingungen Seite 44 µCon-S88-Master Der µCon-S88-Master wird mit einem Netzteil ausgeliefert. Dieses Netzteil ist optimal für den µCon-S88-Master geeignet und darf nicht durch eine andere Spannungsquelle ersetzt werden. Der µCon-S88-Master bildet das Interface (Schnittstelle) zwischen dem PC und den Rückmeldern auf S88-N Standard. Maße: Länge: 106 mm, Breite: 105 mm, Höhe: 44 mm Gewicht: ca.

  • Seite 45: Bekannte Probleme

    9. Bekannte Probleme Seite 45 1. Unter Windows XP (Home - Professionell und 32 bit sowie 4. Wenn bei der Programmierung durch den LSdigital 64 Bit) kann ein W-LAN (Wireless Local Area Network - Programmer ungewollte Daten in den µCon-S88-Master kabelloses lokales Netzwerk) nicht parallel zu einem LAN geschrieben werden, haben Sie eventuell eine veraltete (Local Area Network - lokales Netzwerk) betrieben...

  • Seite 46: Entsorgung // Verpackungsmaterialentsorgung

    10. Entsorgung // Verpackungsmaterialentsorgung Seite 46 Die Verpackung der Geräte wurde bei „der Grüne Punkt“ registriert. Das Verpackungsmaterial kann also als „Wertstoff“ über die lokalen Gesellschaften entsorgt werden. Entsprechend der gesetzlichen Vorgaben sind wir verpflichtet das Verpackungsmaterial zurück zu nehmen, falls Sie dies wünschen. Die Geräte selbst müssen als „Elektroschrott“...

  • Seite 47: Support & Garantiebedingungen

    11. Support & Garantiebedingungen Seite 47 Support des Kunden über. Das Garantieprogramm gilt nicht für µCon-System-Komponenten, an denen Bezeichnungen/ Bauteilkennzeichnungen oder sonstige der Identifikation dienlichen Inanspruchnahme der LSdigital-Garantie für das µCon-System Markierungen entfernt, unkenntlich gemacht oder geändert wurden. Die Garantie umfasst Kundendienst und Support auch nicht die folgenden Schäden: Voraussetzungen, Ablauf und Mitwirkungspflichten des Benutzers...

  • Seite 48: Garantiekarte
