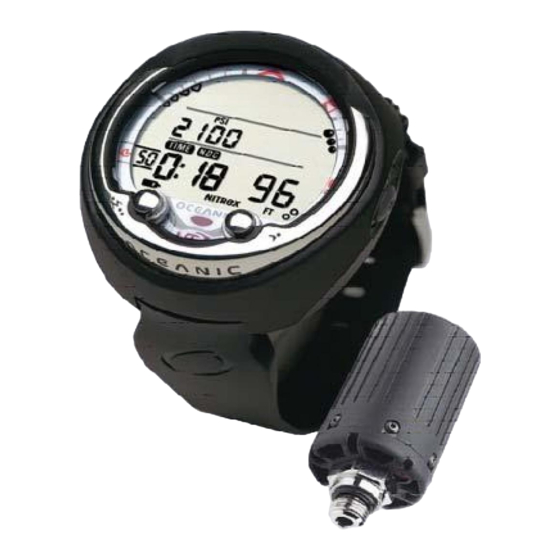

Seite 1 BENUTZERHANDBUCH VT 3 Tauchcomputer...
Seite 2 Die Anzeige der verstrichenen Tauchzeit ist auch auf den Anzeigen der Fig. 61, 62, 63, 64, 66, 67, 82, 83, 87, 91 bei der Originalanzeige des VT3 zu sehen, allerdings nicht auf den abgedruckten B i l d e r n .
Seite 3: Inhaltsverzeichnis
BETRIEBSMODUS ..............................24 OBERFLÄCHENMODUS ............................24 NORM (Normal) Oberflächen Hauptanzeige ......................25 NORM Oberflächen Hauptanzeige Knopffunktion ....................26 VT3 Batteriestatus ............................... 27 Senderstatus ................................ 27 SET (EINSTELL)MODUS ............................28 SET F GRUPPE (FO2) ............................... 28 Set FO2 für NORM Nitrox Tauchgänge ......................... 29...
Seite 4 SET T GRUPPE (ZEIT/DATUM) ..........................57 Einstellung Stundenformat ............................58 EinstellungZeit ............................... 58 Einstellung Datum ..............................59 SERIENNUMMER (VT3) ............................60 NORM OBERFLÄCHE ALTERNATIVDISPLAY (SURFACE ALTERNATE) .............. 61 NORM PLANUNGSMODUS ............................61 FLUGMODUS ................................64 SAT MODUS (ENTSÄTTIGUNG) ..........................66...
Seite 5 NORM/GAUG HISTORY MODUS ..........................72 ÜBERSICHT DER SYMBOLE UND ICONS ......................74 ÜBERSICHT DER MODI IM TAUCHBETRIEB ......................75 POSITIONIERUNG DES VT3 ............................. 77 Unterbrechung der Funkverbindung unter Wasser ....................77 VERBLEIBENDE TAUCHZEIT (DIVE TIME REMAINING/DTR) ................78 Verbleibende Zeit Nullzeittauchgang (Decompression Dive Time Remaining /NDC) ..........79 Verbleibende Zeit Sauerstoffsättigung (Oxygen Accumulation Time Remaining /OTR) ..........
Seite 6 FREITAUCHMODUS DISPLAYANZEIGE TAUCHEN ....................132 FREITAUCHMODUS ALARME ..........................133 DEKOMPRESSIONSVERSTOSS IM FREITAUCHEN ..................... 136 REFERENZ ................................... 137 EINSTELLUNGEN VON VT3 UPLOAD UND DOWNLOAD DATEN ..............138 PC Kompatibilität/Voraussetzungen ........................139 PFLEGE UND WARTUNG ............................140 INSPEKTION UND SERVICE ..........................140 BATTERIEWECHSEL ..............................
Seite 7: Garanite, Notizen, Dekompressionsmodell
Die folgenden Zeichen sind registrierte und unregistrierte Warenzeichen von Oceanic: Oceanic, die Oceanicshrift, das Oceanic 'O' Symbol, VT3, das VT3 Logo, Air Time Remaining (ATR), Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Smart Glo, Set Point, Control Console, Turn Gas Alarm, und OceanLog.
Seite 8: Fcc Kompatibilität
Sauerstoffsättungsgrenzen nicht zu überschreiten; vermeiden Sie, wenn möglich, Dekompressionstauchgänge. Sollten Sie Tauchgänge durchführen, die Ihre Sicherheit und/oder Gesundheit gefährden kann (z.B bei einem Ausfall Ihres VT3) so empfehlen wir dringend die Mitführung eines zweiten Instrumentensystems. FCC ID: MH8A FCC Kompatibilität: Dieses Ausrüstungsteil entspricht den FCC Richtlinien des Teil 15.
Seite 9: Funktionen Und Displays
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual, Doc. No. 12-2262, gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden.
Seite 10: Einführung
EINFÜHRUNG Willkommen bei OCEANIC! Wir danke Ihnen , dass Sie sich zum Kauf eines VT3 entschieden haben! Es ist sehr wichtig, dass Sie dieses Handbuch vollständig lesen und verstehen, bevor Sie mit dem VT3 tauchen. Es ist ebenso wichtig, das Oceanic Dive Computer Safety and Reference Manual (Doc.
Seite 11: Betriebsmodus Struktur
Betriebsmodus zu gelangen, oder für 2 Minuten, wenn NORM (Normal Luft/Nitrox) keine Taste betätigt wird. Wenn die Nass-Aktivierung auf ON steht, wechselt Ihr VT3 automatisch in den ausgewählten Tauchmodus,sobald tiefer als 1,5m /5 FT abgetaucht wird. Dies ist unabhängig davon, in welchem Modus er sich gerade befindet.
Seite 12: Akustischer Alarm
FREE Modus. Hier können die gleichen Unterpunkte, wie im NORM Oberflächenmodus abgerufen werden, mit Ausnahme des Flaschendruckes. Wenn ein Tauchgang im GAUG Betriebsmodus durchgeführt wurde, dann bleibt der VT3 in diesem Modus für 24 Stunden. Desweiteren hat der VT3 zwei Modi für den Flaschendruck. Eine Einstellung erlaubt entweder die Verwendung der Sender 2 und 3 für den eigenen Gebrauch (SELF), oder aber um den Flaschendruck...
Seite 13 Eine rote Warn-LED (zwischen den Tasten M und A in der unteren Mitte des Displays) leuchtet synchron zum akustischen Alarm. Die LED schaltet sich aus, wenn der Alarm manuell ausgeschaltet wurde oder die Situation sich normalisiert hat. Der akustische und optische (LED) Alarm ist nicht aktiv, wenn die Einstellung auf OFF (Gruppe A Einstellung) geschaltet wurde.
Seite 14: Smartglo Beleuchtung
Ein einzelner kurzer Signalton (welcher aber nicht überhört wird) steht für folgendes: • Batteriewechsel "Hot Swap" wurde durchgeführt. • Wechsel von verzögerten auf totalen Verstoss 5 min. nach dem Tauchgang. 3 kurze Signaltöne (welche nicht überhört werden) stehen für folgendes: •...
Seite 15: Stromversorgung
VT3 an einem PC (Download) angeschlossen ist. STROMVERSORGUNG Der VT3 benötigt eine 3 Volt CR2450 Lithium Batterie. Die Lebensdauer beträgt normalerweise 1 Jahr oder 300 Tauchstunden (Bei 2 TG/ Tauchperiode). Der VT3 prüft während des Oberflächenmodus die Batteriespannung alle 2 Minuten.
Seite 16 • Durch Druck der Taste wird der VT3 Empfänger aktiviert. • 2 Sekunden später wird der VT3 Batterie Status für 3 Sekunden (Fig. 4) angezeigt, dann - • falls angeschlossen und verbunden, wird der Batteriestatus vom Fig.
Seite 17: Balkendiagramme
Gewebe wird grafisch angezeigt. Die Anzeige besteht aus 8 Segmenten; die 7 unteren stehen für das Tauchen innerhalb der Nullzeitgrenze, das 8. Segment steht für den Dekompressionsmodus. Ist der VT3 im NORM Nitroxmodus, stehen die 5 Segmente O2Bar Graph (O2BG) (Fig. 7b) für die Sauerstoffanreicherung.
Seite 18 Der VT3 speichert die Sauerstoffanreicherung von bis zu 10 VARI Tauchgängen innerhalb der letzten 24 Stunden. Wenn das Maximum an Tiefer als 18 M(60ft) Sauerstoffanreicherung im NORM-Modus (innerhalb 24 Std.) Segmente Aufst.-Geschw. überschritten ist, blinken alle Segmente des O2BG. Anzeige Ft/min M/min.
Seite 19: Pc Interface
"Hilfe"-Sektion" haben Sie ein Handbuch zur Verfügung, welches bei Bedarf für den persönlichen Gebrauch ausgedruckt werden kann. Das "Setting Upload Program" wird verwendet, um die bereits auf dem VT3 eingestellten Werte zu übernehmen, oder aber auch zu verändern. Das Downloadprogramm wird verwendet, um die beim Tauchgang aufgezeichneten und gespeicherten Daten abzurufen.
Seite 20: Alpha Numerische Anzeigen
ALPHA / NUMERISCHE ANZEIGEN Flaschendruckanzeige (nur in NORM/GAUG-Modus) Ist der VT3 Empfänger aktiviert und eingeschaltet (ON), wird Ihnen der Flaschendruck vom aktiven Sender (hergestellte Verbindung) am Display angezeigt. (NORM oder GAUG Modus. /Fig. 9a). Die Anzeige erfolgt von 0 - 345 BAR.
Seite 21: Datum, Zeit Und Temperaturanzeige
ZEIT, DATUM, TEMPERATUR ANZEIGE Tageszeit und NORM/GAUG Modus werden im Stunden: Minutenformat angezeigt. (Beispiel: 1:16 steht für 1 Stunde und 16 Minuten; nicht 116 Minuten). FREITAUCH Modus wird in Minuten:Sekundenformat angezeigt. Der Doppelpunkt, der Stunden und Minuten (Minuten und Sekunden) teilt, Fig.
Seite 22 HINWEIS: Jede Anzeige steht für eine wichtige Information. Es ist äußerst wichtig, dass Sie die entsprechenden Daten, Werte und Anzeigen verstehen; eine falsche Interpretation muss unbedingt vermieden werden. Missverständnisse könnten zu schwerwiegende Fehlern führen. Es müssen auch die Icons, Symbole und alpha/numerischen Anzeigen verstanden werden.
Seite 23: Oberflächensequenz
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety und Referenz Manual gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden. OBERFLÄCHENSEQUENZ BETRIEBSMODI...
Seite 24: Betriebsmodus
• NORM - normale Druckluft und Nitrox Tauchgänge • GAUG - für Tauchgänge ohne Stickstoff/Sauerstoffberechnung • FREE - Für Tauchgänge ohne Gerät (Freitauchen) HINWEIS: Wurde ein Tauchgang im GAUG Mode gemacht, bleibt der VT3 in diesem Modus für 24 Stunden nach Fig. 15A - NORM- Tauchgangsende. OBERFLÄCHENMODUS OBERFLÄCHENMODUS...
Seite 25: Norm (Normal) Oberflächen Hauptanzeige
10 Minuten nach einem Tauchgang im NORM/ GAUG-Modus (Fig. 16), oder die erste Minute nach einem TG im FREE- Modus. Während der ersten 2 Stunden nach einem Tauchgang zeigt der VT3 im OBERFLÄCHENMODUS den eingestellten Betriebsmodus (NORM, Fig. 16 - NORM-Mode Oberfläche...
Seite 26: Norm Oberflächen Hauptanzeige Knopffunktion
Batteriestatus für TMT 2+3 (Sender 2+3) ist nicht abrufbar, wenn diese auf Buddy Check eingestellt worden sind. • Wenn ein Sender nicht aktiviert ist und/oder keine Verbindung zum VT3 hat, wird die Anzeige NotAvAil (Not available=Keine Verbindung) erscheinen. • Jede Anzeige wird für 3 Sekunden am Display angezeigt: VT3 Batteriestatus, dann Transmitter1 Batteriestatus und Flaschendruck, dann Transmitter 2 Batteriestatus und Flaschendruck, dann Transmitter 3 Batteriestatus und Flaschendruck;...
Seite 27: Vt3 Batteriestatus
VT3 BATTERIESTATUS, folgende Informationen (Fig. 18): > Grafik VT3 und bAt > Grafik Good (oder Lo) > Batteriesymbol bei schwacher Batteriespannung; blinkend bei extrem schwacher Batteriespannung =Warnung! Transmitter/Sender (bezeichnet als TMT) welche aktiviert und verbunden sind, übertragen den Flaschendruck und den Batteriestatus und werden am Display angezeigt.
Seite 28: Gaug Und Free
Handbuchs beschrieben. SURF (Oberfläche)Haupmenü > SET F > SET A > SET U > SET T > VT3 SN Sie gelangen durch die einzelnen Menüpunkte, indem Sie jeweils die A- und S-Taste gleichzeitig für 2 Sekunden gedrückt halten. Alarm (Set A), Utilities (Set U), und Zeit (Set T) Einstellungen können auch über das PC Settings Upload Programm eingestellt werden.
Seite 29: Set Fo2 Für Norm Nitrox Tauchgänge
Der voreingestellte FO2 fur GAS 1 bei Beginn einer neuen Tauchgangsserie ist AIR (Luft). Wenn der FO2 für GAS 1 auf AIR eingestellt wurde, rechnet der VT3 diese gleich einem FO2 von 21%. Wenn der FO2 auf AIR eingestellt wurde, bleibt dieser Wert solange, bis manuell auf einen numerischen Wert des FO2 (21%-50%) gewechselt wird.
Seite 30 Tauchgang auf 50% wechseln. Der VT3 wurde so programmiert, dass der FO2 für GAS 2 und 3 nicht niedriger sein können, als der bei GAS 1 eingestellte Wert. GAS 2 und 3 können nur auf gleichwertige oder höhere Werte des GAS 1 eingestellt werden.
Seite 31: Einstellung Fo2 Gas 1
Wert jeweils in Schritten von 1%. • Durch kurzes Drücken und Loslassen der A-Taste (< 2 Sekunden) speichert der VT3 den Wert und wechselt zum FO2 für GAS 2. • Ein kurzes Drücken und Loslassen der A-Taste (< 2 Sekunden) führt durch die anderen Einstellungen der SET F Gruppe.
Seite 32: Einstellungfo2 Gas 2
Einstellungen gespeichet und man gelangt zurück zu den SET F Anzeigen. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 23 - Einstellung FO2 GAS...
Seite 33: Einstellung Fo2 Gas 3
Einstellungen gespeichet und man gelangt zurück zu den SET F Anzeigen. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 24 - Einstellung FO2 GAS...
Seite 34: Einstellung Fo2 50% Default
Fig. 25 - Einstellung FO2 Default Einstellungen der F-Gruppe. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. EINSTELLUNGEN A-GRUPPE (NORM/GAUG ALARME) Einstellungen A Sequenz: SET A >...
Seite 35: Einstellung Akustischer Alarm
Diese Funktion erlaubt es, den akustischen und den damit verbundenen optischen LED-Alarm zu deaktivieren. In ernsten Gefahrensituationen wird Sie jedoch der VT3 trotzdem akustisch und optisch warnen - unabhängig von der eingestellten Funktion. EINSTELLUNG AKUSTISCHER ALARM beinhaltet folgende Information Fig. 27): >...
Seite 36: Einstellung Tiefenalarm
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. FREE Modus hat separate Tiefenalarme.
Seite 37: Einstellung Edt (Elapsed Dive Time/Verstrichene Tauchzeit) Alarm
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. FREE Modus hat separate EDT Alarme.
Seite 38: Einstellung Tlbg (Tissue Loading Bar Graph/Gewebesättigung Balkendiagramm) Alarm
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. FREE Modus hat separate TLBG-Alarme.
Seite 39: Einstellungen Dtr (Dive Time Remaining/Verbleibende Tauchzeit) Alarm
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 31 - Einstellung DTR...
Seite 40: Einstellung Umkehr Flaschendruck Alarm (Tmt1)
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 32 - Einstellung Umkehr...
Seite 41: Einstellung Enddruck Alarm
Einstellungen gespeichert und Sie kehren in die SET A- Gruppe zurück. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 33 - Einstellung Enddruck...
Seite 42: Einstellungen Po2 Alarm
Sekunden) werden die Einstellungen gespeichert und Sie wechseln zurück zur A-Gruppe. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. Fig. 34 - Einstellung PO2 Alarm...
Seite 43: Einstellung U Gruppe (Utilities/Eigenschaften)
TMT ist die Abkürzung SET U GROUP (UTILITIES) für TRANSMITTER. BUD ist die Abkürzung Einstellung U Sequenz: für Buddy. SET U > Nassaktivierung > Einheiten > Sicherheitsstopp > Konservativ- Faktor > Dauer Hintergrundbeleuchtung > Sampling Rate > TMT 1 > TMT 2-3 USE >...
Seite 44: Einstellung Nassaktivierung
Einstellungen gespeichert, und Sie gelangen wieder zu der SET U-Anzeige. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. HINWEIS: Um diese Einstellung zu verändern, während Sie im FREE-Modus sind, müssen Sie erst in den NORM...
Seite 45: Einstellung Maßeinheit/Metrisch/Imperial
Einstellungen gespeichert, und Sie gelangen wieder zu der SET U-Anzeige. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 Min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. HINWEIS: Um diese Einstellung zu verändern, während Sie im FREE-Modus sind, müssen Sie erst in den NORM...
Seite 46: Einstellung Norm Sicherheitsstopp
Sicherheitsstopps von OFF auf 3:00 und 5:00 (min:sec). • Durch Drücken und Loslassen der A-Taste (< 2 Sekunden) wird die Zeitangabe gespeichert, die Tiefenangabe blinkt. Sollte die Zeitangabe auf OFF stehen, wechselt der VT3 zu SET CONS (Konservativfaktor), diese Anzeige blinkt.
Seite 47: Einstellung Konservativfaktor
Einstellungen gespeichert, und Sie gelangen wieder zu der SET U-Anzeige. • Durch Drücken der M-Taste für 2 Sekunden (oder wenn 2 min. lang keine Taste bedient wird) wechselt der VT3 wieder in den NORM oder GAUG Oberflächenmodus. HINWEIS: Wenn der Konservativfaktor auf ON gesetzt wird, reduziert der VT3 die Nullzeiten auf das Niveau der nächsthöheren Höhenklasse von 915 Meter (3000ft).
Seite 48: Einstellung Beleuchtungsdauer
> Symbol TIME. > Einstellwert blinkt • Durch kurzes Drücken und Loslassen der S-Taste (<2 Sekunden) navigiert der VT3 durch die Einstellwerte von 0,5 und 10 Sekunden pro Tastendruck. • Durch kurzes Drücken und Loslassen der A-Taste (< 2 Sekunden) speichert den Wert und der VT3 wechselt zur Einstellung der ABTASTRATE (blinkt).
Seite 49: Einstellung Abtastrate
Download gespeichert • Durch kurzes Drücken und Loslassen der S-Taste (< 2 Sekunden) werden; Diese navigiert der VT3 durch die Einstellwerte von :02, :15, :30 und :60 stehen dann für Sekunden. das PC OceanLog • Durch Drücken und Halten der S-Taste scrollt der VT3 durch die Einstellwerte (4 pro Sekunde) bis die Taste wieder losgelassen zur Verfügung.
Seite 50: Einstellung Tmt1 (Sender 1 Link Code)
Auswahl ON/OFF bestätigt. • Falls OFF ausgewählt wurde, werden SET TMT 2-3 , SET TMT 2 (oder BUD 1) und TMT 3 (oder BUD2) übersprungen und der VT3 wechselt zur Anzeige SET U. • Falls ON ausgewählt wurde, blinkt der erste digitale Wert (links) des LINK CODE.
Seite 51 • Durch Drücken und Loslassen der S-Taste steigt der Wert von 0 bis 9 in 1er-Schritten. • Durch Drücken der S-Taste scrollen Sie durch die Einstellwerte (4 Werte/Sekunde). • Durch Drücken und Loslassen der A-Taste (< 2 Sekunden) wird der dritte Zahlenwert bestätigt, das nächste Zahlensegment blinkt auf.
Seite 52: Einstellung Tmt (Sender) Nutzung Von Sender 2-3
Transmittern verbunden sind, so werden diese für die Gas Switching (Gaswechsel) Funktion eingesetzt. Wenn die Einstellung auf BUD steht, ist der TMT die Anzeige des VT3- Tauchers; TMT 2 und TMT 3 werden dann für den Flaschendruckcheck der anderen Taucher (Buddies) eingesetzt. Der Taucher des VT3 kann diese jetzt überprüfen.
Seite 53: Einstellungtmt2 (Sender 2 Link Code)
EINSTELLUNG TMT 2 (oder BUD 1) beinhaltet folgende Informationen (Fig. 44): > Anzeige TMT2 (oder BUD1) und ON (oder OFF) blinkt. > Seriennummer des Transmitters (Link Code). • Durch kurzes Drücken und Loslassen der S-Taste (< 2 Sekunden) wechselt die Anzeige zwischen ON und OFF. •...
Seite 54 • Durch nochmaliges Drücken und Loslassen der S-Tastere (2 < Sekunden) steigt der Zahlenwert im vierten Segment von 0 bis 9 in 1-er-Schritten. • Durch Drücken der S-Taste scrollen Sie durch die Einstellwerte (4 Werte/Sekunde). • Durch Drücken und Loslassen der A-Taste (< 2 Sekunden) wird der vierte Wert gespeichert und das fünfte Segment blinkt.
Seite 55: Einstellung Tmt3 (Sender 3 Link Code)
EINSTELLUNG TMT 3 (oder BUD 2) beinhaltet folgende Informationen (Fig. 45): > Anzeige TMT3 (oder BUD2), und ON (oder OFF) blinkt. > Seriennummer des Transmitters (Link Code)). • Durch kurzes Drücken und Loslassen der S-Taste (< 2 Sekunden) wechselt die Anzeige zwischen ON und OFF •...
Seite 56 • Durch Drücken der S-Taste scrollen Sie durch die Einstellwerte (4 Werte/Sekunde). • Durch Drücken und Loslassen der A-Taste (< 2 Sekunden) wird der dritte Zahlenwert gespeichert und das vierte Segment blinkt. • Durch wiederholtes Drücken und Loslassen der S-Taste (< 2 Sekunden) steigt der Wert von 0 bis 9 in 1er-Schritten.
Seite 57: Einstellung T Gruppe (Zeit/Datum)
Einstellung SET T grafisch als SETT (Fig. 46) angezeigt. • Durch Drücken der M-Taste für 2 Sekunden, oder wenn innerhalb von 2 Minuten keine Taste gedrückt wurde, kehrt der VT3 automatisch wieder in den NORM oder GAUG SURF Oberflächenmodus zurück.
Seite 58: Einstellung Stundenformat
EINSTELLUNG STUNDENFORMAT beinhaltet folgende Informationen (Fig. 47): > Anzeige STUNDE > Wert 12 (oder 24), blinkt. > Symbol ZEIT • Durch kurzes Drücken der S-Taste (< 2 Sekunden) wechselt die Fig. 47 - Einstellung Stunden- Anzeige zwischen 12 und 24. Format •...
Seite 59: Einstellung Datum
• Durch Drücken der S-Taste, während die MINUTEN-Anzeige blinkt, steigt der Wert in 1Minutenschritten bei einer Rate von 4 Werten/Sekunde von :00 bis :59 . • Durch kurzes Drücken und Loslassen der A-Taste (< 2 Sekunden) werden die Minuteneinstellungen gespeichert und die Einstellung SET DATE erscheint (blinkt). EINSTELLUNG DATUM (Jahr, Monat und Tag) Angezeigt werden der TAG, der MONAT und das JAHR bei metrischer Einstellung (Imperial: Jahr, Monat und Tag), die Anzeige JAHR blinkt (Fig.
Seite 60: Seriennummer (Vt3)
SERIENNUMMER (VT3) • Drücken Sie gleichzeitig die A-und S-Taste für 10 Sekunden, während Sie sich im NORM oder GAUG Oberflächenmodus befinden; Das Display zeigt nun die SERIENNUMMER des VT3 an. (Fig. 50): > Anzeige SN > Werksprogrammierte Seriennummer des VT3 >...
Seite 61: Norm Planmodus
NORM PLAN Bereich. • Durch Drücken der S-Taste aktivieren Sie die Beleuchtung. • Wenn Sie die M-Taste für 2 Sekunden drücken, oder aber für 2 Minuten keine Taste betätigen, schaltet der VT3 automatisch wieder in den NORM SURF MAIN um. NORM PLANMODUS Oceanic empfehlt Ihnen, die Pre Dive Planning Sequence (PDPS) vor jedem NORM Tauchgang zu verwenden.
Seite 62 150 (45) (:08) Die angezeigten Werte geben Ihnen Tiefe und erlaubte Nullzeiten 160 (48) (:07) wieder. Der VT3 zeigt Ihnen Sequenzen von 9 bis 57M (30 -190ft) an; 170 (51) (:06) 180 (54) (:06) oder die Maximaltiefe, die Ihnen theoretisch eine nicht...
Seite 63 Taste, sie gelangen zu LOG MODE. • Nach einem Tauchgang gelangen Sie zum FLY MODE. • Wenn Sie die M-Taste für 2 Sekunden drücken, oder 2 Minuten lang keine Taste betätigen, schaltet der VT3 wieder in die NORM SURF MAIN Anzeige. PLAN MODUS beinhaltet folgende Informationen (Fig.
Seite 64: Flugmodus
Zwei Stunden nach einem Tauchgang im NORM oder FREE Modus wechselt die FLY Anzeige und SAT Anzeige ab, bis der VT3 24 Stunden nach dem letzten Tauchgang abschaltet. Wenn Sie sich im FREE Modus befinden, kann die FLY Anzeige im NORM SURF MAIN abgerufen werden.
Seite 65: Zeit Bis Zum Fliegen
Während der ersten 2 Stunden nach einem Tauchgang - • Wenn Sie die A-Taste dreimal kurz (< 2 Sekunden) drücken, während Sie sich im NORM SURF MAIN Modus befinden, gelangen Sie zum FLY MODE (NORM SURF MAIN > ALT > PLAN >...
Seite 66: Sat Modus (Entsättigung)
Sobald der Countdown den Wert 0:00 (Std:Min) erreicht, was normalerweise passiert, bevor der "Zeit bis zum Fliegen" Countdown den Wert 0:00 erreicht, so wechselt die SAT Anzeige (0:00 )dennoch solange mit dem FLY Countdown ab, bis der VT3 den Betriebsmodus 24 Stunden nach dem letzten Tauchgang deaktiviert.
Seite 67: Zeit Bis Zur Entsättigung
ZEIT BIS ZUR ENTSÄTTIGUNG beinhaltet folgende Informationen (Fig. 55): > Anzeige SAT und Symbol ZEIT. > Countdown-Zeit (Std:Min.). > Batteriesymbol wird angezeigt wenn die Batteriespannung sinkt; Symbol blinkt, wenn die Batterie zu schwach ist. • Durch gleichzeitiges Drücken und Loslassen der A-Taste (< 2 Sekunden) gelangen Sie in den LOG MODE.
Seite 68 Die Tauchgänge werden von 1 bis 24 nummeriert; eine neue Tauchgangsserie startet immer mit Anzeige #1. Wenn sich der VT3 nach 24 Stunden ausschaltet wird der erste Tauchgang der neuen Serie wieder #1 LOG Mode: • Wenn Sie während der ersten 10 Minuten nach einem Tauchgang die A Taste1 Mal kurz drücken (<2 Sekunden), während das NORM oder GAUG SURF MAIN Display angezeigt wird, kommen...
Seite 69 • Kurzes Drücken der S Taste (< 2 Sekunden), während das PREVIEW Display gezeigt wird, zeigt die LOG DATA 1 Anzeige dieses Tauchgangs (Nitrox Daten). • Wenn dieser Tauchgang ein Nitroxtauchgang war, drücken Sie die S Taste nochmals und die Anzeige LOG DATA 2 erscheint (Sauerstoff Daten).
Seite 70 LOG DATA 1 enthaltene informationen (Fig. 57): > Alpha Graphik NO-D, DECO, GAUG, oder VIOL. > TLBG mit dem maximal erreichten Segment blinkend, die anderen stehen fixiert auf der Anreichung, die am Ende des Tauchgangs erreicht war. Alle Segmente blinken bei verzögerten oder permanenten Verstoß.
Seite 71 NORM oder GAUG SURF MAIN Display. • Drücken der S Taste aktiviert die Beleuchtung. Anmerkung: FREE Tauchgänge werden nicht im Logbuch des VT3's aufgezeigt. Diese Daten sind gespeichert im Memory für späteres downloaden zum Oceanlog PC Inter- face Programm.
Seite 72: Norm/Gaug History Modus
NORM/GAUG HISTORY MODE Das HISTORY Mode Display zeigt summierte NORM und GAUG Tauchgangs-Informationen. Ein Batteriewechsel beeinflusst nicht die angezeigten gespeicherten HISTORY Daten. 10 Minuten nach einem Tauchgang - • Kurzes Drücken der A Taste 6 Mal (< jeweils 2 seconds), während das NORM SURF MAIN Display gezeigt wird, bringt Sie zum HISTORY Display (NORM SURF MAIN >...
Seite 73 NORM oder GAUG SURF MAIN Display. • Drücken der S Taste aktiviert die Beleuchtung. Anmerkung: FREE Tauchgänge werden nicht im Logbuch des VT3's aufgezeigt. Diese Daten sind gespeichert im Memory für späteres downloaden zum Oceanlog PC Inter- face Programm.
Seite 74: Übersicht Der Anzeigen Und Symbole Bedeutung
FREE > 59:59; min:sek wenn FREE bis 59:59) NITROX FO2 für jedes GAS, welches einen numerisch eingegebenen Wert hat (=>21%) FO2 Einstellwert blinkt FT (oder) M Maßeinheit (Feet oder Meter) Maximum (Tiefe oder PO2) VT3 Battery Low Aufstieg ICONS Abstieg Grad (F or C) Momentanes...
Seite 75: Übersicht Der Modi Im Tauchbetrieb
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Tauch Computer Safety and Reference Manual, Doc. No. 12-2262, gelesen und verstanden haben, da hierin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden.
Seite 76 Schlechter Empfang bei einer Distanz von mehr als 1 Meter Beste Empfangs Position Schlechte Schlechte Emfangs- Empfangs- position position Schlechte Schlechte Empfangs- Empfangs- position position Transmitter Signal Empfangshinweise...
Seite 77: Positionierung Des Vt3
POSITION DES ARMMODELLS Der Sender überträgt ein Niedrig-Frequenz Signal, welches sich in einem Halbkreis um den Sender ausbreitet, paralell zur Längsrichtung des Senders. Eine Antenne innerhalb des Computer Armmodells empfängt das Signal, wenn Sie parallel in einem Winkel von 45° zum Sender positioniert sind, wie auf Seite 76 dargestellt .
Seite 78: Verbleibende Tauchzeit (Dive Time Remaining/Dtr)
VERBLEIBENDE TAUCHZEIT (DIVE TIME REMAINING =DTR) DTR = OTR Eine der wichtigsten Informationen eines Oceanic Tauchcomputers ist die Anzeige der verbleibenden Tauchzeit. Der VT3 überwacht permanent Nullzeitgrenze, Sauerstoffsättigung und den Atemgasverbrauch. Die Anzeige der Verbleibenden Tauchzeit (Fig. 62) gibt Ihnen den Wert der NULLZEIT, O2-SÄTTIGUNG oder der VERBLEIBENDEN...
Seite 79: Verbleibende Zeit Nullzeittauchgang (Decompression Dive Time Remaining /Ndc)
Funktion ist die Basis für Multilevel-Tauchgänge und bildet einen der wichtigsten Vorteile, die Ihnen Ihr Oceanic Tauchcomputern bietet. Der Alghrithmus des VT3's basiert auf die Haldane-Theroie unter Verwendung von maximal zulässigen Stickstoffleveln, welche von Merrill Spencer entwickelt wurden. Die Basis für die Kontrolle von Wiederholungstauchgängen beruht auf Experimenten , entwickelt und...
Seite 80: Verbleibende Zeit Sauerstoffsättigung (Oxygen Accumulation Time Remaining /Otr)
Verbleibende Tauchzeit aufgrund Sauerstoffanreicherung (Oxygen Accumulation Time Remaining =OTR) Wird der VT3 für Nitroxtauchgänge eingestellt, wird die Sauerstoffanreicherung (Sättigung oder Aufnahme) während eines Tauchgange, oder einer 24 Stundenperiode, grafisch als 02- Balkendiagramm (O2BG) angezeigt. (Fig. 64a). Da sich die zur Verfügung stehende Zeit bis zum Erreichen der Sauerstoffsättigungs-...
Seite 81: Verbleibende Luftzeit Alarm (Air Time Remaining Alarm)
Der Luftverbrauch und die Tiefe werden ständig überwacht, um die RESTLUFTZEIT sofort an eventuelle Veränderungen des Tauchganges anzupassen, z.B. wenn der Buddy den Octopus benutzt, oder aber bei ansteigender Atemfrequenz aufgrund starker Strömung. Der VT3 erkennt sofort die Veränderung und berechnet dann die RESTLUFTZEIT neu.
Seite 82: Aufstiegsgeschwindigkeitsalarm
In diesem Fall sollte ein sofortiger Aufstieg unter Beachtung der Flaschendrucksanzeige erfolgen. Jedoch besteht kein Grund zur Panik, der VT3 hat alle Berechnungen erstellt, inklusive (optionalen) Sicherheitsstopp (wenn aktiviert) und eventuell notwendige Dekompressionsstopps. Beispiele: • Sie setzen den FLASCHENDRUCKALARM auf 20 BAR (300psi) •...
Seite 83: Bedienung Des Displays
Während des Dive-Modus zeigt Ihnen das Haupt (Main) Display wichtige Informationen an, welche für den jeweiligs gewählten Modus (No Deco, Deco, GAUG, FREE, etc.) des VT3 gerade wihtig sind. Das Alternative Display (ALT) wird aktiviert, wenn Sie die A-Taste Drücken und Loslassen; hier werden Ihnen zusätzliche Informationen angezeigt.
Seite 84: Kontakte Der Nassaktivierung
NASSKONTAKTE Zu Ihrer Sicherheit erfolgt die Nass-Aktivierung nur, wenn Aktivierung durch NASSKONTAKT auf ON geschaltet ist. Der VT3 wurde so konfiguriert, das dieser automatisch in den TAUCHGANGSMODUS schaltet, wenn der Raum zwischen den NASSKONTAKTEN durch konduktives Material (eingetaucht in Wasser) überbrückt wurde und eine Tiefe von 1,5 m (5ft) für mind.
Seite 85: Standard Tauchgangsmodus
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual, Doc. No. 12-2262, gelesen und vestanden haben, da heirin sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gegeben werden.
Seite 86: Standard Nullzeittauchgangsmodus
VERWENDETE NORM NULLZEIT TAUCHGANGSMODUS ABKÜRZUNGEN: Sollten die NASSKONTAKTE auf ON eingestellt sein, schaltet der VT3 jederzeit auf den Tauchmodus, sobald eine Tiefe von 1, 5M (5ft) TLBG = TISSUE LOADING erreicht worden sind. BAR GRAPH Sollten die NASSKONTAKTE auf OFF eingestellt sein, schaltet dieser (Gewebesättigungsgraph)
Seite 87 • Während Sie sich im NORM TAUCHMODUS befinden, drücken WARNUNG: Die Sie kurz die A-Taste (< 2 Sekunden, um in das NORM Nassaktivierung TAUCHMODUS ALT 1 Display zu gelangen. funktioniert nicht • Während Sie sich im NORM TAUCHMODUS ALT 1 befinden, (auch wenn sie auf drücken Sie kurz die A-Taste (<...
Seite 88 Während der ALARM NORM NULLZEIT TAUCHGANGSMODUS ALT 2 Display, ertönt, ist es nicht beinhaltet folgende Informationen (Fig. 71) - möglich auf die > TLBG steht für Stickstoffsättigung Alternativ-und > VARI während des Aufstieges GASWECHSEL > O2BG, wenn auf Nitrox gestellt wurde PREVIEW Displays zu >...
Seite 89: Standard Nullzeittauchgang Ohne Dekosicherheitsstop
NORM NULLZEIT TAUCHGANGSMODUS ALT 2 Display, (nur wenn auf Nitrox gestellt wurde), beinhaltet folgende Informationen (Fig. 72) - > TLBG steht für Stickstoffsättigung > VARI während des Aufstieges > O2BG > Anzeige GAS1 (oder 2 oder 3) steht für das ausgewählte GAS >...
Seite 90 Sie wieder tiefer als 10 m abtauchen, oder Sie schon an der Oberfläche sind. Sollten Sie den Sicherheitsstopp schon vorzeitig beenden, so wird der VT3 dies nicht als Verstoß werten. Wenn der SICHERHEITSSTOPP auf OFF gestellt wird, erscheint auch keine Anzeige bezüglich eines SICHERHEITSSTTOPPS.
Seite 91: Dekompressionsmodus
DEKOMPRESSIONSTAUCHGANGSMODUS Der VT3 wurde entwickelt, um Ihnen genaue Angaben zu geben, wie nahe Sie an den Dekompressionsbereich gelangt sind. Der DEKOMPRESSIONSTAUCHGANGSMODUS wird aktiviert, wenn Nullzeitgrenzen und Tiefengrenzen überschritten worden sind. Wenn Sie in den DEKOMPRESSIONSTAUCHGANGSMODUS gelangen, wird der akustische Alam aktiviert, das rote LED leucht und die grafische Anzeige DECO >...
Seite 92 Um die dekompressionspflichtigen Anforderungen zu erfüllen, sollten Sie einen sicheren, kontrollierten Aufstieg zur angegebenen Dekompressionstiefe (Fig. 75b) oder etwas tiefer durchführen. Dekompremieren Sie auf dieser Tiefe für die angegebene und Dauer (Fig. 75c). Die errechnete Zeit (Credit Time ) des Dekompressionsstopps ist abhängig von der tatsächlich eingehaltenen Dekotiefe.
Seite 93 • Durch Drücken/Loslassen der A-Taste < 2 Sekunden) gelangen Sie zur Anzeige DECO STOP ALT 2. • Nach 3 Sekunden kehrt der VT3 automatisch wieder in die DECO STOP MAIN-Anzeige zurück, wenn keine A-Taste gedrückt ist. Fig. 76 - DEKO STOP ALT 1...
Seite 94 DECO STOP ALT 2 beinhaltet folgende Informationen (Fig. 77) > Anzeige TMT1 (oder 2 oder 3) und Flaschendrucksanzeige in BAR (PSI), wenn ein Sender (TMT) aktiviert und verbunden inst. > TLBG, alle Segmente > O2BG, wenn auf Nitrox gestellt wurde >...
Seite 95: Verstossmodus
Strafzeit auf der Dekompressionsstufe verbracht wurde, wird Entsättigung gutgeschrieben. Die Anzeige der vorgeschriebenen Dekompressionsstufe und -zeit geht gegen Null, die Segmente der Balkenanzeige der Stickstoffsättigung wandern in den Nullzeit Bereich Fig. 79 - NORM MAIN zurück und der VT3 schaltet in den Nullzeitmodus. BEDINGTER VERSTOSS...
Seite 96 DOWN > TO > xxM (oder F) erscheint abwechselnd im Display. Verzögerter Verstoßmodus #2 (Fig. 81) Der VT3 kann keine Dekompressionszeiten für Dekompressionstiefen über 18m (60 Fuß) berechnen. Damit kann auch die Dekompressionspflicht in diesen Tiefen, resultierend aus einem langen Aufenthalt in großer Tiefe, nicht berücksichtigt werden.
Seite 97 Sie müssen in diesem Fall bis auf 18m (60 Fuß) oder knapp darunter auftauchen und auf dieser Stufe bleiben, ohne dass die Anzeige des TLGB (Stickstoffsättigungsgraph) zu blinken beginnt. Gibt der VT3 als nächste Dekompressionstiefe 15m (50 Fuß) etc. vor, können Sie bis zu diesen Dekostufen auftauchen und die Dekompression fortführen.
Seite 98 Unmittelbarer Verstoß- und Tiefenmessmodus Wird ein Tauchgang so durchgeführt, dass eine viele tiefere Dekompressionstiefe als 18m (60 Fuß) notwendig wird, schaltet der VT3 in den unmittelbaren Verstoßmodus. Vorher ist der Computer bereits in den verzögerten Verstoßmodus #2 eingetreten, wie soeben beschrieben.
Seite 99: Verstoss-Und Tiefenmessmodus An Der Oberfläche
Der VT3 wird auch in den unmittelbaren Verstoß und Tiefenmessmodus schalten, 5 Minuten nachdem von einem Tauchgang im verzögerten Verstoßmodus aufgetaucht wurde. VERSTOSS-UND TIEFENMESSMODUS AN DER OBERFLÄCHE erlaubt keinen Zugang zu den Einstellungen SET F, PLAN, FLY und SAT Einstellungen/Anzeigen.
Seite 100: Hoher Po2
> Die Anzeige UP > HIGH > PO2 scrollt weiter am Display. > Der PO2 kann im ALT 2 Display angewählt werden, indem Sie die A-Taste 2 mal kurz Drücken und Loslassen. > Nach 3 Sekunden kehrt der VT3 wieder in das MAIN Display zurück.. Fig. 85 - HIGH PO2...
Seite 101: Hohe Sauerstoffeinwirkzeit
Limits ist. • Durch Drücken/Loslassen der A-Taste gelangen Sie in das Alternative Display. > Der VT3 kehrt nach 3 Sekunden wieder in das MAIN Display zurück. Während des Aufstieges mit einem hohen O2-Alarmwert blockiert der VT3 den Wechsel in ander Modi (GAUG und FREE ist nicht möglich) solange, bis nur noch 4 Segmente im Sauerstoff Balkendiagrmm zu Fig.
Seite 102: Zusammenfassung Der Warnungs- Und Alarm Meldungen
ZUSAMMENFASSUNG DER WARNUNGEN UND ALARM MELDUNGEN MELDUNG BEDEUTUNG DECO > STOP > xxFT (M) Eintritt in den Dekompressionsmodus. DOWN > TO > xxFT (M) Oberhalb einer Dekompressionsstopp-Tiefe. DECO > STOP > 60FT (20M) Dekompressionsstopp tiefer als 20M (60FT) erforderlich. HIGH > PO2 Hoher PO2 im Dekompressionsmodus.
Seite 103: Gaswechsel Und Buddy Flaschendruckcheck
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, das sowohl wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt enthält. GASWECHSEL BUDDY FLASCHENDRUCKCHECK...
Seite 104: Gaswechsel
CHECK eingestellt wurde, und nicht, wenn sich der VT3 im GAUG-Modus befindet. Jeder Tauchgang beginnt automatisch mit GAS 1. 10 Minuten nach einem Tauchgang mit verschiedenen Gasen stellt sich der VT3 automatisch auf die FO2 Einstellung von GAS 1 zurück.
Seite 105 TMT2-3USE (SELF) im Display erscheint, gelangen Sie zur GASWECHSEL 1 PREVIEW (Vorschau), welche am Display angezeigt wird. • Der VT3 wechselt nach 10 Sekunden wieder in den NORM DIVE MAIN-Modus, wenn die M-Taste nicht gedrückt wird. Fig. 88 - GASWECHSEL...
Seite 106 GASWECHSEL 1 PREVIEW (VORSCHAU) enthält folgende Informationen (Fig. 89) - > Anzeige GAS1 > TLBG, steht für Stickstoffsättigung > VARI, beim Aufstieg > O2BG, wenn Nitrox eingestellt wurde. > FO2 eingestellter Wert für GAS 1 und das Symbol FO2 > Flaschensymbol, steht für GAS 1 Fig.
Seite 107: Wechseln Des Fo2 Zurück Von Gas 2 Auf Gas
Solte ein Gaswechsel WECHSELN DES FO2 VON GAS 1 ZU GAS 2 (FO2) zu einer Flasche • Durch Drücken der M-Taste für 2 Sekunden, während der VT3 den stattfinden, die keinen GASWECHSEL 2 PREVIEW anzeigt, wechselt nun der VT3 FO2...
Seite 108: Gaswechsel 3 Preview (Vorschau)
• Durch Drücken/Loslassen der M-Taste für 2 Sekunden, während Sie sich in der GASWECHSEL 3 PREVIEW-Anzeige befinden, wechselt der VT3 von GAS 2 auf GAS 3 und der VT3 Receiver von Sender 2 auf Sender 3 (wenn aktivert). • Nach dem durchgeführten Wechsel zeigt das NORM MAIN DIVE- Display GAS 3 an.
Seite 109: Buddy Flaschendruckcheck
Display befinden oder wenn der akustische Alarm aktiv ist. BUDDY FLASCHENDRUCKCHECK WÄHREND DES TAUCHENS • Bringen Sie Ihren VT3 Receiver in die Nähe (1Meter/3 ft) des Senders Ihres Buddys. • Drücken und halten Sie die M-Taste für 2 Sekunden, während sie sich im NORM DIVE MAIN befinden, um zur Anzeige TMT 2-3 USE zu gelangen.
Seite 110 • Durch kurzes Drücken/Loslassen der M-Taste (< 2 Sekunden), während Sie sich in der TMT 2-3 USE-Anzeige befinden (bei der Einstellung BUD), sucht der VT3 nach dem BUD 1 (TMT2); Dieses wird Ihnen als Anzeige BUD und SEArCH (Fig. 94) für maximal 5 Sekunden angezeigt.
Seite 111: Buddy Flaschendruckcheck An Der Oberfläche
BUDDY FLASCHENDRUCKCHECK AN DER OBERFLÄCHE Ein Buddy Flaschendruckcheck kann an der Oberfläche durchgeführt werden, wenn der VT3 den TMT Status Check anzeigt, während Sie sich im NORM SURF MAIN befinden. • Durch Drücken und Halten der S-Taste für 2 Sekunden aktiviert der VT3 Receiver den TMT Status und der Flaschendruck wird angezeigt.
Seite 112 TMT 2-3 USE TMT 2-3 USE NORM DIVE << oder eingestellt auf SELF eingestellt auf BUD MAIN 2 sec >> < 2 Sek. < 2 Sek. Wechselt GAS 1 Gas 3/TMT 3 auf PREVIEW 2 sec SUCHE WECHSEL Gas 1/TMT 1 oder (nach 3 Sek.) BUDDY...
Seite 113: Nach Dem Tauchgang
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, das Ihnen wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gibt. NORM(MODUS) NACH DEM TAUCHGANG...
Seite 114: Oberflächenmodus Nach Dem Tauchen
OBERFLÄCHENMODUS NACH DEM TAUCHEN Tauchen Sie in eine Tiefe von 0,6M (2ft) oder flacher auf, schaltet der VT3 in den Oberflächenmodus und beginnt Ihren Oberflächenintervall zu berechnen. ÜBERGANGSZEIT Taucht man innerhalb der Übergangszeit von 10 Minuten erneut ab, wird dies als Fortsetzung des Tauchgangs gerechnet.
Seite 115 Falle eines Nitrox-TG) zu erhalten. • Drücken Sie die S-Taste nochmals,um wieder zum NORM SURF MAIN-Modus zu gelangen. • Wenn 2 Minuten keine Taste betätigt wird, kehr der VT3 wieder in den NORM SURF MAIN zurück. Die Tauchgangsdaten werden erst dann im VT3 abgespeichert, nachdem 10 Minuten Übergangszeit verstrichen sind.
Seite 116: Nach Der Übergangszeit
> Der Entsättigungs-Countdown für die Gewebeentsättigung wird auf SEA-Level (Meereshöhe) berechnet. > Sollte ein Verstoss während des Tauchens aufgetreten sein, wird die Entsättigungsanzeige (Entsättigungszeit) nicht angezeigt. > Nach 2 Stunde schalten sich die Anzeigen FLY > SAT > WET (wenn der VT3 feucht sein sollte) aus.
Seite 117 WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, das Ihnen wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gibt. DIGITALER TIEFENMESSER MODUS...
Seite 118: Digitaler Tiefenmessermodus
DIGITALER TIEFENMESSERMODUS Haben Sie den Gaugemodus (GAUG) ausgewählt, arbeitet der VT3 als digitaler Tiefenmesser/Timer ohne Stickstoff/Sauerstoff Berechnungen. • Um in den GAUG SURF MAIN-Modus zu gelangen, drücken Sie die M-Taste für 2 Sekunden, während Sie sich im NORM SURF MAIN-Modus befinden.
Seite 119: Digitaler Tiefenmesser Displayanzeige Unter Wasser
GAUG- Anzeige Batteriestatus des Senders. Modus nicht durchgeführt Wenn Sie flacher als 1,5M (5ft) abtauchen, schaltet sich der VT3 in werden. den GAUG DIVE-Modus. HINWEIS: Wenn Sie einen Tauchgang mit dem VT3 im GAUG-Betriebsmodus durchgeführt haben, müssen Sie 24...
Seite 120 • Durch Drücken/Loslassen der A-Taste (< 2 Sekunden) gelangen Sie in den GAUG DIVE ALT 2. Fig. 102 - GAUG DIVE ALT 1 • Der VT3 schaltet automatisch nach 3 Sekunden wieder in den GAUG DIVE MAIN-Modus; (außer Sie drücken die A-Taste). GAUG DIVE ALT 2 Display, beinhaltet folgende Informationen (Fig.
Seite 121: Freitauchmodus
Nullzeit zwischen beiden Modis übertragen, so dass der Benutzer jederzeit volle Kontrolle über die Stickstoffsättigung und -entsättigung hat. Das mathematische Model des VT3 basiert auf Nullzeit- und Mulitleveltauchgängen. Der Algorythmus kann nicht die pysiologischen Änderungen berücksichtigen, denen ein Wettkampfsfreitaucher ausgesetzt ist.
Seite 122: Freitauchmodus Displayanzeige Oberfläche
FREE SURF MAIN DISPLAY beinhaltet folgende Informationen (Fig. 104) > Die Anzeige FREE wird abwechselnd mit der Höhenanzeige SEA (oder EL2 bis EL13) oder der Anzeige WET (wenn der VT3 feucht ist) erscheinen. > Batteriesymbol erscheint als Warnung bei Spannungsabfall;...
Seite 123 • Drücken Sie die S-Taste, um die Beleuchtung zu aktivieren. • Drücken Sie die M-Taste für 2 Sekunden, um zum NORM SURF MAIN-Modus zu gelangen. • Durch Drücken und Loslassen der A-Taste ( < 2 Sekunden) gelangen Sie in den FREE SURF ALT 1 Modus. •...
Seite 124: Freitauchmodus Countdown Funktion (Countdown Timer/Cdt)
FREE SURF ALT 2 Display beinhaltet folgende Informationen (Fig. 106) > Anzeige FREE > Battereisymbol erscheint bei Spannungsabfall; Batteriesymbol blinkt als Batteriewarnung (bitte umgehend wechseln) > Anzeige LASt mit den Symbol DIVE TIME und der verstrichenen Tauchzeit (EDT/ Min:Sek.) des vorhergehenden Tauchgangs im FREE-Modus.
Seite 125 > Ist der Dountdown Timer auf OFF, so zeigt Ihnen das Display die zuletzt eingestellte Countdown-Zeit (Min:Sek.) mit einem Doppelpunkt, der nicht blinkt. • Kurzes Drucken der S Taste (< 2 Sekunden) wechselt zwischen ON und OFF. > Wenn eine Zeit eingestellt wurde, startet das Wechselns von OFF to ON den Countdown Timer, angezeigt durch den blinkenden Doppelpunkt.
Seite 126: Einstellungen Freitauchmodus ( Free Cdt)
SET FREE COUNTDOWN TIMER STATUS Display (Nur an der Oberfläche) beinhaltet folgende Informationen (Fig. 108) > Anzeige TIMR und SEt, > Zeit (TIME) Symbol und Timer-Einstellungen (Min:Sek) Doppelpunkt nicht blinkend, MINUTEN Einstellwert blinkt. • Durch Drücken und Halten der S-Taste, während der MINUTEN- Fig.
Seite 127: Einstellungen Freitauchmodus (Verbleibende Tauchzeit /Edt) Alarm
ON gestellt, werde 3 kurze Alarmtöne ertönen und die Anzeige TIME erscheint kurzzeitig; dies wiederholt sich alle 30 Sekunden, sobald sich der VT3 im FREE DIVE-Modus unter Wasser befindet. • Durch gleichzeitiges Drücken der A-und S-Tasten für 2 Sekunden, während der VT3 sich im FREE SURF MAIN-Modus befindet, gelangen Sie zu den Einstellungen SET FREE EDT ALARM;...
Seite 128: Einstellungen Freitauchmodus Tiefenalarm
FREITAUCH-TIEFENALARM (FDA) Der VT3 besitzt 3 FREITAUCH-TIEFENALARME, welche stufenweise in grösser werdende Tiefen eingestellt werden können. Dieser Alarm kann ein-(ON) und ausgeschaltet (OFF) werden. > Ist der Alarm 1 auf OFF, so können die beiden anderen Alarme nicht aufgerufen werden.
Seite 129 > Symbol MAX und M (FT). • Durch Drücken/Loslassen der S-Taste (< 2 Sekunden) wechselt die Anzeige zwischen ON und OFF. • Wenn der VT3 auf ON gestellt wurde, blinkt der eingestellte Tiefenwert. > Durch mehrmaliges Drücken/Loslassen der S-Taste (< 2...
Seite 130 FREE SURF MAIN-Modus; dadurch umgehen Sie die Einstellungen SET FREE DEPTH ALARM 3. • Durch Drücken der M-Taste für 2 Sekunden, oder wenn 2 Minuten keine Taste gedrückt wird, schaltet der VT3 automatisch zurück in den FREE SURF MAIN-Modus. Fig. 112 - SET FREE TIEFEN...
Seite 131 Wert zu speichern und Sie gelangen zurück in den FREE SURF MAIN-Modus. • Durch Drücken der M-Taste für 2 Sekunden, oder wenn 2 Minuten keine Taste gedrückt wird, schaltet der VT3 automatisch zurück in den FREE SURF MAIN-Modus. Fig. 113 - SET FREITAUCH...
Seite 132: Freitauchmodus Displayanzeige Tauchen
FREITAUCH MAIN Display beinhaltet folgende Informationen (Fig. 114) > Anzeige FREE > TLBG, wenn Reststickstoff aus vorhergehenden Tauchgängen im NORM oder FREE-Modus vorhanden ist. Berücksichtigt werden Tauchgänge der letzten 24 Stunden. Nullzeit > Temperaturanzeige mit Maßeinheit C (F) > Symbole DIVE und TIME und verstrichene Tauchzeit ( Elapsed Dive Time/Min:Sek).
Seite 133: Freitauchmodus Alarme
• Durch Drücken/Loslassen der A-Taste (< 2 Sekunden) kehrt der VT3 in den FREE DIVE MAIN-Modus zurück. • Sollte innerhalb von 10 Sekunden keine Taste betätigt werden, kehrt der VT3 in den FREE DIVE MAIN-Modus zurück. FREITAUCH ALARME Alle FREITAUCH ALARME geben 3 kurze Signaltöne (1 oder 2mal) und zeigen auf dem Display eine Nachricht, so dass der Taucher den Grund des Alarms erfährt.
Seite 134 FREITAUCHALARME arbeiten getrennt von den NORM/GAUG-Modus und deren eingestellte Alarmwerte. Die im NORM/GAUG-Mode eingestellten Alarm haben keinerlei Einfluss auf die gesetzten Werte FREITAUCHALARM. FREITAUCH CDT (Count Down Timer) ALARM Geht der FREE CDT (Countdown) auf den Wert0:00 (Min:Sek) ertönen dreimal hintereinander 3 Signaltöne, das rote LED blinkt, und die Fig.
Seite 135 (Elapsed Dive Time = verstrichene Tauchzeit) Ist der FREITAUCH ALARM EDT vor einem FREITAUCHGANG auf ON gestellt, gibt der VT3 3 kurze Signaltöne von sich, das rote LED leuchtet, und die Anzeige TIME erscheint kurz auf dem Display; anschliessend wechselt die Anzeige auf FREE.
Seite 136: Eintritt In Deko Während Eines Free Dive
EINTRITT IN DEKO WÄHREND EINES FREE DIVE Wenn die Stickstoffsättigung die Warngrenze erreicht hat, blinken alle Segmente des Stickstoffsättigungsgraphen (TLBG), die des Sauerstoffgraphen (O2BG) und der Aufwärtspfeil. Es ertönen 3 kurze Signaltöne 3 mal, das rote LED blinkt und es erscheint auf dem Display UP >...
Seite 137: Referenz
WARNUNG: Bevor Sie mit dem VT3 tauchen, müssen Sie auch das Oceanic Dive Computer Safety and Reference Manual gelesen und verstanden haben, das Ihnen wichtige Warnungen und Sicherheitsempfehlungen als auch allgemeine Informationen zum Produkt gibt. REFERENZ...
Seite 138: Einstellungen Von Vt3 Upload Und Download Daten
Die Uploadfunktion kann verwendet werden, um die verschiedenen Einstellungen (SET A,(Alarm) SET U (Utilities) und die SET T (Datum/Zeit) vom PC aus abzuändern, und diese dann auf dem VT3 zu speichern. Die Einstellungen SET F (FO2) und die Alarme im FREITAUCMODUS müssen über die Funktionstasten am VT3 manuell eingegeben werden.
Seite 139: Pc Kompatibilität/Voraussetzungen
• Super VGA Card oder kompatibeler Video Graphik Adapter (256 Farben oder besser) mit einer Auflösung von mindestens 800 X 600 Pixel Bildschirmbereich • 16MB RAM Arbeitsspeicher • 20MB Freier Festplattenspeicher • Mouse • CD Rom Laufwerk • Drucker(optional) Für Software Updates: www.OceanicWorldWide.com oder Oceanic.de...
Seite 140: Pflege Und Reinigung
PFLEGE UND REINIGUNG Schützen Sie Ihren VT3 vor Stößen, hohen Temperaturen, wie Sie auf dem Amaturenbrett eines Autos bei sonnigem Wetter auftreten können, vor chemischen Einflüssen und mechanischer Einwirkung. Schützen Sie das Display vor Kratzern, indem Sie einen Displayschutz anbringen. Kleine Kratzer sind unter Wasser nicht mehr sichtbar.
Seite 141 SERVICE Bringen Sie IhrenTauchcomuter zu einem OCEANIC- Vertragshändler. Einsenden Ihres Tauchcomputers: • Notieren Sie sämtliche Logbuchdaten oder laden Sie die Daten in den Speicher. Sämtliche Daten werden beim Service gelöscht. • Fügen Sie ein Schreiben bei, in dem Sie den Grund der Rücksendung, Ihren Namen, Anschrift, und...
Seite 142: Batteriewechsel
Räumen und nehmen Sie den Computer anschließend in die heißeSonne nach draußen). Überprüfen Sie, ob Tasten, Display und Gehäuse unbeschädigt sind. Finden sich Anzeichen auf Feuchtigkeit, benützen Sie den VT3 nicht mehr ein, bevor er nicht durch einen autorisierten Oceanic Händler gewartet wurde. Batterietausch ohne Datenverlust (Hot Swap) Wird die neue Batterie innerhalb von 8 Sekunden nach Herausnehmen der alten eingesetzt, bleiben Einstellungen und Stickstoff- bzw.
Seite 143 Batteriefach. • Entsorgen Sie die Batterie gemäß den gesetzlichen Bestimmungen. WARNUNG: Seien Sie vorsichtig, um nicht durch ein Metallstück aus Versehen den + und den - Pol an der Oberseite der Batterie zu überbrücken. Fig. 127 - VT3 BATTERIE ENTNEHMEN...
Seite 144 • Überprüfen Sie Tasten, Display und Gehäuse auf Beschädigungen. WARNUNG: Falls Sie Beschädigungen oder Feuchtigkeit vorfinden, sollten Sie Ihren VT3 zur Überprüfung geben. Der VT3 darf vorher NICHT mehr verwendet werden. • Überprüfen Sie die O-Ringe des Batteriefachs. Benutzen Sie zum Entfernen keine Werkzeuge.
Seite 145 • Prüfen Sie sorgfältig das Innere des Batteriefachs auf ein Zeichen von Korrision, da dies auf Eintritt von Feuchtigkeit hindeutet • Wenn Sie Anzeichen von Korrision entdeckt haben, geben Sie den VT3 zu Ihrem OCEANIC Händler zur Inspektion. Benützen Sie ihn nicht, bevor er nicht von OCEANIC überprüft wurde.
Seite 146 VT3 - Einsetzen der Batterie - Fortsetzung • Setzen Sie die Batterieabdeckung (mit dem O-Ring) auf das Batteriefach, drücken Sie mit demselben Daumen die Abdeckung in Position. • Halten Sie die Batterieabdeckung sicher in Position und schieben Sie mit Ihrer anderen Hand den Batteriering von Ihren Daumen in Fig.
Seite 147 • Drehen Sie Flasche auf, um Druck auf den Automaten (und Sender) zu geben. • Aktivieren Sie den VT3 und beobachten Sie sorgfältig, ob es einen vollen Diagnostik- und Batteriecheck durchführt, und dann in den Oberflächenmodus geht. Überprüfen Sie das LCD auf Schärfe.
Seite 148: Transmitterkompatibilität Mit Nitrox
Authorisierten Oceanic Fachhändler zur Überprüfung bevor Sie wieder damit tauchen. TRANSMITTERKOMPATIBILITÄT MIT NITROX Die OCEANIC VT3 Sender sind entwickelt und für den Betrieb mit Luft oder Nitrox bis 100% O2 zugelassen, ohne weitere Modifikationen am Sender durchführen zu müssen. Fig. 134 -Anschrauben eines...
Seite 149: Automatische Höhenanpassung
Vor dem ersten Tauchgang einer Tauchgangserie mißt der VT3 den Umgebungsdruck bei der Aktivierung und danch alle 15 Minuten bis ein Tauchgang durchgeführt wird. > Der VT3 mißt den Umgebungsdruck alle 15 Minuten nach einem Tauchgang für eine Periode von 24 Stunden.
Seite 150: Nullzeitentabelle In Grösserer Höhe
Höhe von 915 Meter (3.000 Fuß) den Berechnungen zugrunde. Alle Berechnungen auf Höhen höher als 3.355 Meter (11.000 Fuß) basieren auf der Grundlage der Höhe von 4.270 Meter (14.000 Fuß) Der VT3 kann oberhalb von 4.267m (14.000ft) ü.N.N. nicht als Tauchcomputer verwendet werden. IMPERIALE NULLZEITEN (STUNDEN:MINUTEN) AUF HÖHE ÜBER MEERESSPIEGEL: Höhe 0`...
Seite 151: Tabelle Für Sauerstoffsättigung
METRISCHE NULLZEITEN (STUNDEN:MINUTEN) AUF HÖHE ÜBER MEERESSPIEGEL: Höhe 611` 916` 1221` 1526` 1831` 2136` 2441` 2746` 3051` 3356` 3661` 3966` (Meter) 610` 915` 1220` 1525` 1830` 2135` 2440` 2745` 3050` 3355` 3660` 3965` 4270` Tiefe (Meter) 4:43 3:51 3:37 3:24 3:10 2:58 2:48...
Seite 152: Spezifikationen
SPEZIFIKATIONEN TRANSMITTER KANN EINGESETZT WERDEN ALS • Batterie- und Druck Check • Luft -oder Nitrox Computer > alle 2 Minuten im ausgeschalteten Zustand • Digitaler Tiefenmesser/ Timer > alle 2 Sekunden im eingeschalteten Zustand • zum FREITAUCHEN • Start • mit bis zu 3 Sendern, oder ohne >...
Seite 153 SPEZIFIKATIONEN (FORTSETZUNG) NORM/GAUG SET (Einstellungen)MODIS • Set F Gruppe (FO2 Daten): > Werkseinstellung: • FO2 GAS1 (Luft, 21 bis 50%) > Luft • FO2 GAS2 (Luft, 21 bis 100%) > Luft • FO2 GAS3 (Luft, 21 bis 100%) > Luft •...
Seite 154 > 12 • Zeit (Stunden:Minuten) > Akuelle Zeit im Werk • Datum (Jahr/Monat/Tag) > 0101 2006 • VT3 Seriennummer • Werkseinstellung > Aktuell NORM NULLZEIT Tauchdisplay: • Main (default) - TLBG, O2BG, VARI, ATR, Flaschendruck, verbleibende Tauchzeit, aktuelle Tiefe •...
Seite 155 SPEZIFIKATIONEN (FORTSETZUNG) GAUG Tauchgangsanzeigen: • Main (default) - Anzeige GAUG, VARI, Flaschendruck, aktuelle Tiefe • Alternativ 1 - Wochentag, Temperatur, Tageszeit (Std:Min) • Alternativ 2 - Sender#, VARI, Flaschendruck, verstrichene Tauchzeit, Restluftzeit, Maximaltiefe FREITAUCH Tauchgangsanzeigen: • Main (default) - Anzeige FREE, Temperatur, verstrichene Tauchzeit (Min:Sek), aktuelle Tiefe •...
Seite 156 SPEZIFIKATIONEN (FORTSETZUNG) NUMERISCHE DISPLAYS : Bereich: Auflösung: • Zeit bis zur Entsättigung 23:50 Max. bis 0:00 Std:Min* 1 Minute (* beginnt 10 Min. nach dem Tauchgang) • Temperatur 0 bis 140°F (-9 bis 60°C) 1° • Flaschendruck 0 bis 5000 PSI (345 BAR) 5 PSI (1 BAR) •...
Seite 157 Konservativ-Faktor: • Reduziert die NORM NULLZEITGRENZE bei Aktivierung auf + 915M höher. Stromversorgung: • VT3 Batterie 1 - 3 vdc, CR2450, Lithium Batterie • Transmitter Batterie 1 - 3 vdc, CR2, .75 Ahr, Lithium Batterie (Duracell model DL-CR2 oder equivalent) •...
Seite 158 • Automatisch - durch Eintauchen ins Wasser (nur bei Einstellung ON) • Anzeige WET bedeutet, dass die Aktivierungskontakte feucht sind ( VT3 muss für die Lagerung/Transport getrocknet werden). • Kann nicht manuell aktiviert werden bei Tiefen von mehr als 1,2 M (wenn Einstellung auf OFF steht).
Seite 159: Hinweise Zum Entsorgen Von Elektrogeräten Und Batterien
Hinweistext der Hersteller zur Information gegenüber privaten Haushalten [§9 Abs. 2 ElektroG i. V. m. §10 Abs. 3] • Gebrauchte Elektro-und Elektronikgeräte dürfen gemäßeuropäischer Vorgaben [1] nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen ge- trennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin.
Seite 160: Inspektion Service Nachweis
INSPEKTION / SERVICENACHWEIS VT3 Seriennummer: _________________________________ Transmitter #1 Seriennummer: _________________________________ Transmitter #2 Seriennummer: _________________________________ Transmitter #3 Seriennummer: _________________________________ Kaufdatum: ____________ Gekauft bei: __________________________ Untenstehender Nachweis vom authorisierten OCEANIC-Händler auszufüllen. Datum ausgeführter Service Händler/Techniker...
Seite 161: Alle Displayanzeigen
TAT (totale Aufstiegszeit) SURF(Oberfläche) o. Icon - Aufstiegspfeil p. Symbol - PSI oder BAR (Flaschendruck) q. Icon - Niedrige Batterie r. Icon - Grad (Temperatur) s. Symbol -STOP TIME (ZEIT) DIVE TIME (TAUCHZEIT) t. Icon- Abstiegspfeil VT3 ALLE ANZEIGEN LCD...
Seite 163 Einschränkungen aufgeführt ist, als defekt erweisen, wird es nach Ermessen der Fa. Oceanic kostenlos (außer Portokosten) entweder repariert oder ausgetauscht. · Die Garantie verliert ihre Gültigkeit, wenn eine Person oder Personen, die nicht autorisierte/r Oceanic Händler ist/ sind, Service- oder Reparaturarbeiten vornehmen oder am Gerät vorgenommen haben. ·...
Seite 164 Oceanic Tauchsport Vertriebs-GmbH, Am Mittleren Moos 36 D- 86167 Augsburg Telefon: +49 (0)8 21 81 03 42 0 Telefax: +49 (0)8 21 81 03 42 29 E-Mail: office@oceanic.de www.oceanic.de , 2008, 2009 ©2002 Design, 2006...
