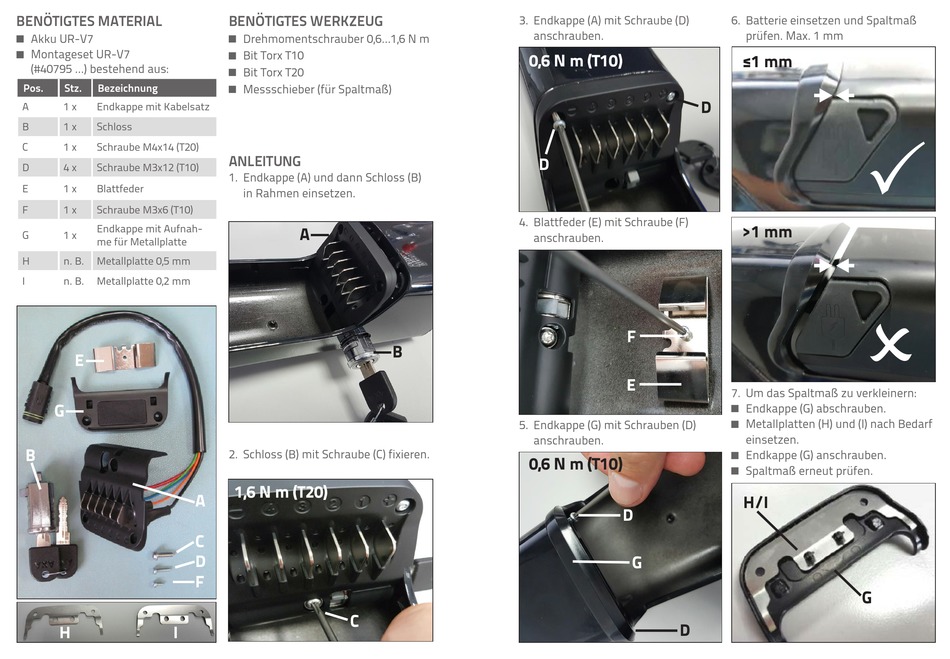

BENÖTIGTES MATERIAL
Akku UR-V7
Montageset UR-V7
(#40795 ...) bestehend aus:
Pos.
Stz.
Bezeichnung
A
1 x
Endkappe mit Kabelsatz
B
1 x
Schloss
C
1 x
Schraube M4x14 (T20)
D
4 x
Schraube M3x12 (T10)
E
1 x
Blattfeder
F
1 x
Schraube M3x6 (T10)
Endkappe mit Aufnah-
G
1 x
me für Metallplatte
H
n. B.
Metallplatte 0,5 mm
I
n. B.
Metallplatte 0,2 mm
E
G
B
A
C
D
F
H
I
BENÖTIGTES WERKZEUG
Drehmomentschrauber 0,6...1,6 N m
Bit Torx T10
Bit Torx T20
Messschieber (für Spaltmaß)
ANLEITUNG
1. Endkappe (A) und dann Schloss (B)
in Rahmen einsetzen.
A
B
2. Schloss (B) mit Schraube (C) fixieren.
1,6 N m (T20)
C
3. Endkappe (A) mit Schraube (D)
anschrauben.
0,6 N m (T10)
D
4. Blattfeder (E) mit Schraube (F)
anschrauben.
F
E
5. Endkappe (G) mit Schrauben (D)
anschrauben.
0,6 N m (T10)
D
G
D
6. Batterie einsetzen und Spaltmaß
prüfen. Max. 1 mm
≤1 mm
D
>1 mm
7. Um das Spaltmaß zu verkleinern:
Endkappe (G) abschrauben.
Metallplatten (H) und (I) nach Bedarf
einsetzen.
Endkappe (G) anschrauben.
Spaltmaß erneut prüfen.
H/I
G
