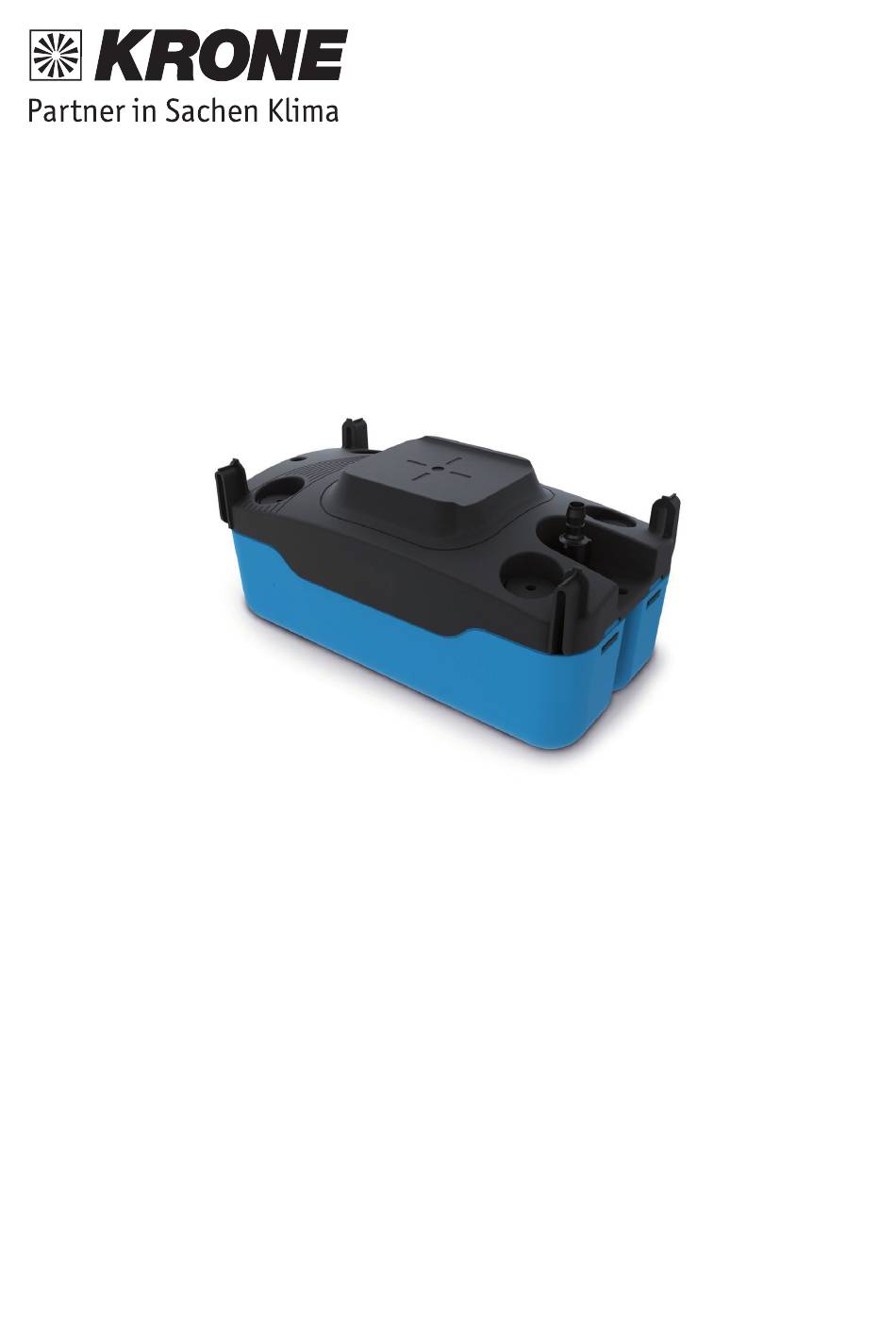

Installations- und Bedienungsanleitung
Kondensatpumpe B-3069B
Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
loading

Verwandte Anleitungen für Krone B-3069B

Inhaltszusammenfassung für Krone B-3069B

  • Seite 1 Installations- und Bedienungsanleitung Kondensatpumpe B-3069B Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.

  • Seite 2: Sicherheitshinweise

    B-3069B Die Monoblock-Zentrifugalpumpe B-3069B ist für die Ableitung von belastetem Kondensat konzipiert. Sie eignet sich ganz besonders für den Einsatz mit Kühlschränken, Standgeräten, Verdampfern, Kühlvitrinen und Brennwertkesseln (deren Kondensate pH-Wert > 2.5 haben und deren Temperatur 55 °C nicht überschreitet).

  • Seite 3: Betrieb

    B-3069B 1/ INBETRIEBNAHME a/ Netzanschluss Schließen Sie das Stromkabel an das Netz an. Beachten Sie die örtlichen Installationsvorschriften. b/ Elektrischer Alarmanschluss. (Fig. 10 ) ACHTUNG: Der Alarmkontakt erfolgt stromlos (Schließer oder Öffner) bei 250 V~ mit einem Ausschaltvermögen von 1 A (induktive Last) und 4 A (ohmsche Last) angeschlossen werden.
  • Seite 4 B-3069B Fig. 1 ACC00939 ACC00911 Ø 15/17 - 20 - 24/25 - 32 - 40 mm Ø 10 mm int - 25 m Ø int 5/8’’- 3/4’’- 1’’- 1 1/4’’ - 1 1/2’’ 1 1/2 Ø int 3/8’’- 82’ ACC00908 Ø...
  • Seite 5 B-3069B Fig. 3 bis 120 V: SI83UL03UN12 - SI83UL02UN12 - 230 V: SI83UL03UN23 - SI83UL02UN23 - SI83UL42UN12 - SI83UL72UN12 SI83UL42UN23 - SI83UL72UN23 Flow rate - Caudal (gph) Flow rate - Caudal (gph) Fig. 4 : 48 mm (1 7/8’’) OFF : 21 mm (0 13/16’’) ON : 40 mm (1 9/16’’)
  • Seite 6 B-3069B Fig. 6 Max 15° > 20 cm > 20 cm 262 mm - 10 5/16’’ M6 max. Fig. 7 ACC00940 ACC00939 Ø 40 mm, 1 1/2’’ Ø 42-46 mm Ø 30 mm Ø 32 mm, 1 1/4’’ Ø 1 3/16 ’’...
  • Seite 7 B-3069B Fig. 8 Ø 10 mm int. Ø 3/8 ’’ * PLEASE NOTE * ALL PIPE CONNECTIONS MUST BE SECURED WITH A TIE WRAP/METAL CLIP (ACC00913) Ø 20 mm Ø 3/4 ’’ Use a tie wrap or metal clip (ACC00913) Fig.
  • Seite 8 B-3069B Fig. 10 N957-00_2006.indd 6 07/02/2020 14:28:00...
  • Seite 9 B-3069B NC/NO Fig. 10 Pump power Al (C) Pump Al (NC) safety switch Al (NO) Al (NO) Al (NC) Black Al (C) Al (C) Grey Grey Fig. 11 CERTIFICAT DE CONFORMITE / CONFORMITY CERTIFICATE /BEREINSTIMMUNGSBESCHEINIGUNG / CERTIFICATO DI CONFORMITA’ SAUERMANN - Z.I l’orée de Chevry - 77173 CHEVRY COSSIGNY- FRANCE - déclare que le produit pompe de relevage de condensats Si-83 est conforme aux normes :...
  • Seite 10 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
