BEGA 84 310 Gebrauchsanweisung

23.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

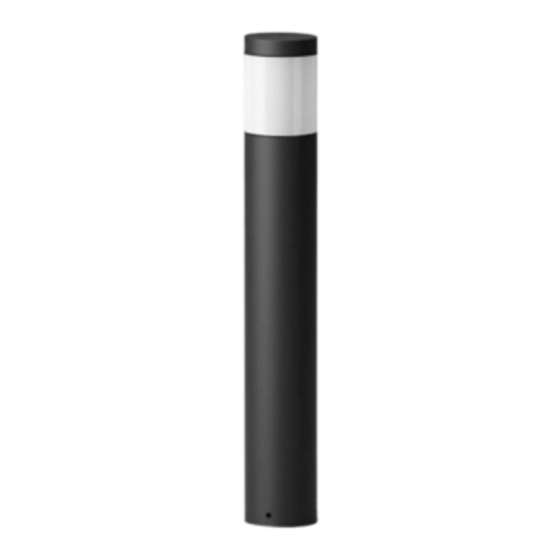

Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Gebrauchsanweisung
Anwendung
Freistrahlende LED Garten- und
Wegeleuchte mit rotationssymmetrischer
Lichtstärkeverteilung für die wirkungsvolle
Beleuchtung in privaten Gartenanlagen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Opalglas mit Gewinde
Silikondichtung
Leuchte mit Erdstück
für die Befestigung im Boden
Erdstück besteht aus Stahl,
feuerverzinkt nach EN ISO 1461
Montagebügel mit Anschlusskasten und
3-poliger Klemme 4@
zum Anschluss der Kabel max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
c – Konformitätszeichen
Gewicht: 4,8 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 310 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 310 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Empfohlener Lichtpunktabstand 7 m.
Ø 110 Ø 110
Instructions for use
Application
Unshielded LED garden and path luminaire with
rotationally symmetrical light distribution for
effective illumination in private gardens.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Opal glass with screw neck
Silicone gasket
Luminaire with anchorage unit for fixing in
the soil
The anchorage unit is made of galvanised steel
according to EN ISO 1461
Mounting bracket with connection box and
3-pole terminal 4@ for connection of
mains supply cable max. 3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
c – Conformity mark
Weight: 4.8 kg
Lamp
3,9 W Module connected wattage
5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
84 310 K3
LED-0265/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
750 lm Module luminous flux
463 lm Luminaire luminous flux
92,6 lm / W Luminaire luminous efficiency
84 310 K4
LED-0265/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
770 lm Module luminous flux
475 lm Luminaire luminous flux
95 lm / W Luminaire luminous efficiency
Lighting technology
Recommended light point interval 7 m.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à LED à diffusion
libre, répartition lumineuse symétrique circulaire
pour un éclairage décoratif dans du jardin privé.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre opale avec pas de vis
Joint silicone
Luminaire avec pièce enterrée pour
fixation dans le sol
La pièce à enterrer est en acier
galvanisé EN ISO 1461
Etrier de montage avec boîte de connexion
et bornier tri-polaire 4@ pour le raccordement
des câbles max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
c – Sigle de conformité
Poids: 4,8 kg
Lampe
3.9 W Puissance raccordée du module
5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
84 310 K3
LED-0265/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
750 lm Flux lumineux du module
463 lm Flux lumineux du luminaire
92,6 lm / W Rendement lum. d'un luminaire
84 310 K4
LED-0265/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
770 lm Flux lumineux du module
475 lm Flux lumineux du luminaire
95 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Espacement recommandé entre les points
lumineux 7 m.
84 310
IP 65
3,9 W
5 W
t = 25 °C
a
t = 50 °C
a max
LED-0265/830
3000 K
CRI > 80
750 lm
463 lm
92,6 lm / W
LED-0265/840
4000 K
CRI > 80
770 lm
475 lm
95 lm / W
