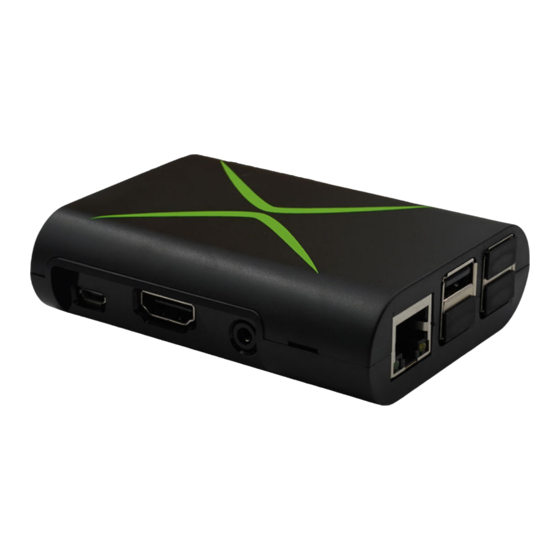

Inhaltszusammenfassung für Vision UPS Systems batterX traX
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Lieferumfang ......................................1 Installation ........................................ 2 Energy Meter ......................................4 Anschlüsse ......................................4 Konfiguration ......................................5 traX ..........................................7 Inbetriebnahme ....................................8 Zugriff ........................................... 8 Installationsroutine ................................... 8 WLAN (optional) ....................................12... -
Seite 3: Lieferumfang
traX - Installation 1. LIEFERUMFANG 1. traX 5. 3x Stromwandler für Energy Meter 1 (L1, L2, L3) 2. Netzteil 6. Energy Meter 2 (Solarproduktion) 3. RS485/USB Modbus Adapter 7. 3x Stromwandler für Energy Meter 1 (L1, L2, L3) 4. Energy Meter 1 (Netzeinspeisepunkt) batterx.io V20.1... -
Seite 4: Installation
traX - Installation 2. INSTALLATION Das erste Energy-Meter wird am Einspeisepunkt der Elektroinstallation installiert, meist direkt nach dem Zähler des Energielieferanten. Dieses Energy Meter ist obligatorisch, die beiden anderen sind optional und werden abhängig der Installation verbaut. Wenn das System mit On-Grid Wechselrichtern arbeitet, unterscheiden wir zwischen Überschuss-Einspeisung [2] und Volleinspeisung [3]. - Seite 5 traX - Installation Da die Ströme der Installation und Querschnitte der Kabel sehr variabel sein können arbeiten wird mit Stromwandlern, auch CT (engl. Current Transformer) genannt. Die Größe und Typ der CT's müssen bei der Bestellung bestimmt werden, um sie optimal an das System anzupassen. Die Stromwandler haben einen geteilten Kern und können somit an die jeweiligen Phasen angebracht werden ohne Kabel abklemmen zu müssen, dabei ist die Richtung zu beachten.
-
Seite 6: Energy Meter
traX - Installation 3. ENERGY METER ANSCHLÜSSE Die Anschlüsse des Energy Meters befinden sich oben und unten. Sie sehen wie folgt aus: Damit der Zähler auch korrekt funktioniert müssen verschiedene Anschlüsse belegt sein: 3x CT : Strommessung der einzelnen Phasen. Alle CT's müssen vom gleichen Typ sein. ... -
Seite 7: Konfiguration
traX - Installation MODBUS Alle installierten Energy Meter werden über den selben Modbus ausgelesen. Dabei ist zu beachten, dass jeder Teilnehmer des Busses eine andere Adresse hat und das der Bus linear verkabelt wird und nicht sternförmig. Das letzte Energy Meter muss ebenfalls mit einem Endwiderstand versehen werden, welcher sich zwischen A+ und B- befindet. - Seite 8 traX - Installation b. Energy Meter SDM630MCT-MV mit ESCT-TU Serie Coils CT2: 0333 [2] CT1: 0075 [1] PT2 : 0400 PT rate: 0001 * Dieser Typ Energy Meter kann in MID-Ausführung bestellt werden. Wenn dies der Fall ist, hat man nur einen Versuch die Parameter richtig einzustellen.
-
Seite 9: Trax
traX - Installation 4. TRAX Das traX erfasst alle Daten der Zähler, verarbeitet sie und lädt sie kurz darauf in die Cloud hoch, wo diese dann im liveX Portal angezeigt werden. Dazu müssen folgende Anschlüsse verbunden werden: Micro USB Kabel : Stromversorgung ... -
Seite 10: Inbetriebnahme
traX - Installation 5. INBETRIEBNAHME ZUGRIFF Die Installationsroutine ermöglicht es, das System zu konfigurieren und in das liveX Portal zu implementieren. Sie kann aufgerufen werden, indem man einfach einen Browser auf einem PC/Laptop öffnet und http://batterx oder batterx/ in die Adressleiste eingibt. Der Laptop bzw. - Seite 11 traX - Installation 2. Automatische Softwareaktualisierung wird durchgeführt. 3. Mit dem Installateur Konto anmelden. Dieses Konto wird vom Hersteller gegründet. Wenn noch kein Konto erstellt wurde, muss dies bei Ihrem Fachpartner angefragt werden. batterx.io V20.1...
- Seite 12 traX - Installation 4. Geben Sie Kundeninformationen sowie Installationsadresse ein. Wenn es sich bei der Installationsadresse um die Kundenadresse handelt, bitte "Gleich Kundenadresse" anwählen. 5. Der Gerätetyp inklusive Seriennummer wird angezeigt batterx.io V20.1...
- Seite 13 traX - Installation 6. Das traX ist jetzt im liveX Portal implementiert Der Kunde wird/hat eine E-Mail mit seinen Anmeldedaten und einem Link zur Kontoverifizierung erhalten, welcher angeklickt werden muss. Durch Anklicken erscheint der nachstehende Bildschirm bei dem Kunden. Die traX Installation wurde erfolgreich abgeschlossen batterx.io V20.1...
-
Seite 14: Wlan (Optional)
traX - Installation 6. WLAN (OPTIONAL) Die Internet Verbindung des traX kann nach abgeschlossener Installation auf WLAN gewechselt werden. Dazu muss lediglich batterx/wifi.php bzw. liveX_IP_ADRESS/wifi.php in die Adressleiste eingegeben werden. Wählen Sie das gewünschte WLAN Netzwerk und geben Sie den entsprechenden Netzwerkschlüssel ein. Anschließend wird das Verbundene WLAN angezeigt, und kann durch klicken der "disconnect"...
