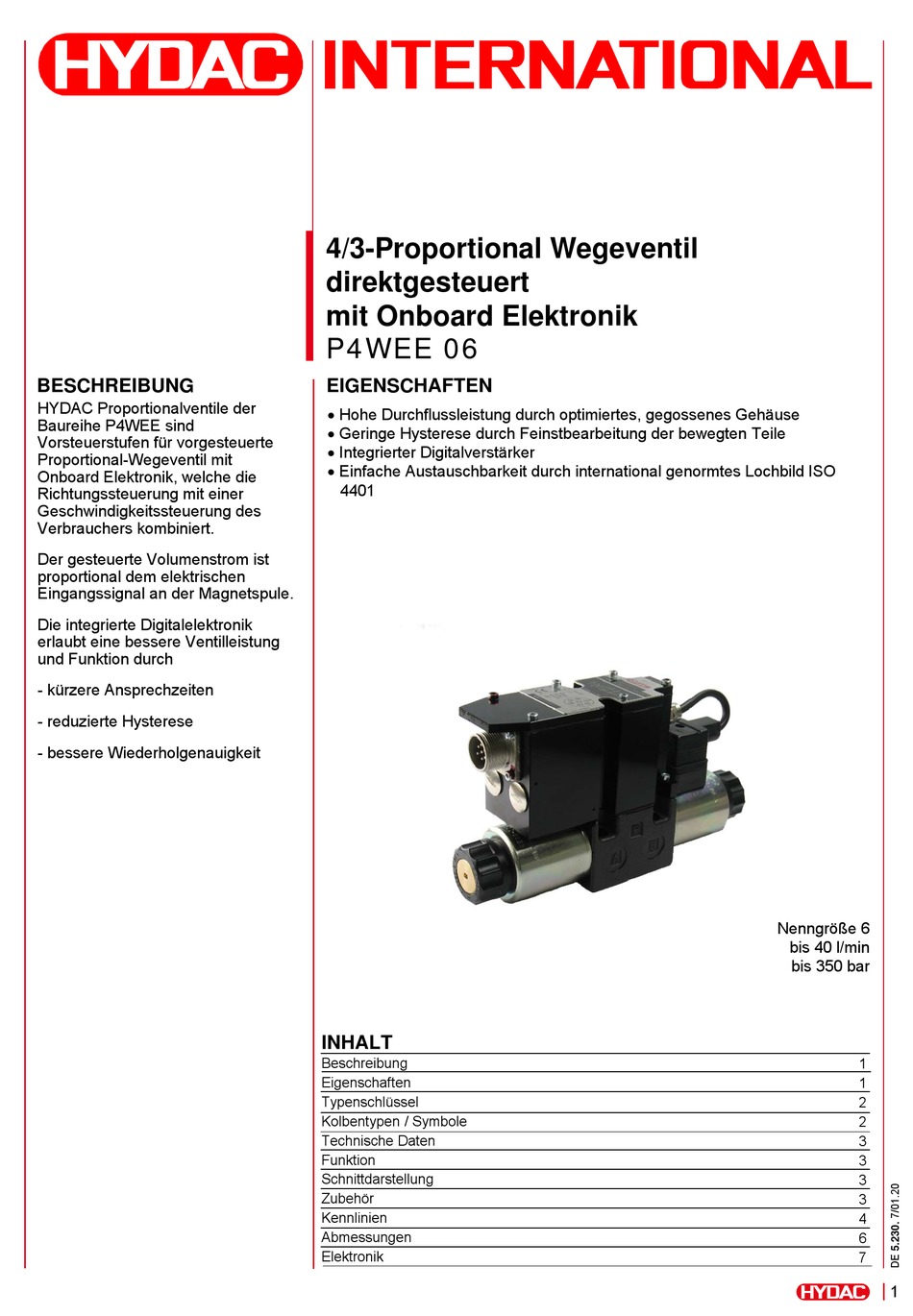

BESCHREIBUNG
HYDAC Proportionalventile der
Baureihe P4WEE sind
Vorsteuerstufen für vorgesteuerte
Proportional-Wegeventil mit
Onboard Elektronik, welche die
Richtungssteuerung mit einer
Geschwindigkeitssteuerung des
Verbrauchers kombiniert.
Der gesteuerte Volumenstrom ist
proportional dem elektrischen
Eingangssignal an der Magnetspule.
Die integrierte Digitalelektronik
erlaubt eine bessere Ventilleistung
und Funktion durch
- kürzere Ansprechzeiten
- reduzierte Hysterese
- bessere Wiederholgenauigkeit
4/3-Proportional Wegeventil
direktgesteuert
mit Onboard Elektronik
P4WEE 06
EIGENSCHAFTEN
 Hohe Durchflussleistung durch optimiertes, gegossenes Gehäuse
 Geringe Hysterese durch Feinstbearbeitung der bewegten Teile
 Integrierter Digitalverstärker
 Einfache Austauschbarkeit durch international genormtes Lochbild ISO
4401
INHALT
Beschreibung
Eigenschaften
Typenschlüssel
Kolbentypen / Symbole
Technische Daten
Funktion
Schnittdarstellung
Zubehör
Kennlinien
Abmessungen
Elektronik
Nenngröße 6
bis 40 l/min
bis 350 bar
1
1
2
2
3
3
3
3
4
6
7
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HYDAC P4WEE 06

Inhaltszusammenfassung für HYDAC P4WEE 06

  • Seite 1 4/3-Proportional Wegeventil direktgesteuert mit Onboard Elektronik P4WEE 06 BESCHREIBUNG EIGENSCHAFTEN HYDAC Proportionalventile der  Hohe Durchflussleistung durch optimiertes, gegossenes Gehäuse Baureihe P4WEE sind  Geringe Hysterese durch Feinstbearbeitung der bewegten Teile Vorsteuerstufen für vorgesteuerte  Integrierter Digitalverstärker Proportional-Wegeventil mit  Einfache Austauschbarkeit durch international genormtes Lochbild ISO...
  • Seite 2 TYPENSCHLÜSSEL P4WEE 06 E 26 D01 – 24 PG E0 A /V Benennung Proportionales Wegeventil mit integrierter Onboard Elektronik (OBE) Nenngröße (NG) Symbol siehe Seite 2 Nennvolumenstrom (bei Δp = 10 bar, P → T) 04 = 4 l/min 08 = 8 l/min...

  • Seite 3: Funktion

    FUNKTION SCHNITTDARSTELLUNG Die Proportionalventile der Baureihe P4WEE sind direktgesteuerte proportionale Wegeventile mit integrierter Onboard Elektronik. Der Volumenstrom wird stetig (proportional) zum elektrischen Eingangssignal an der Magnetspule gesteuert. Das Ventil besteht aus einem Ventilgehäuse (1), einem Steuerkolben (2) und den beiden Proportionalmagneten (3).
  • Seite 4 KENNLINIEN gemessen bei T = 50°C und 36 mm²/s Öl Die Kennlinien stellen typische Durchflusskurven für die verschiedenen Ventilkolben dar. Hierbei zeigt die jeweils erste Kennlinie den Durchflusswert bei konstantem Δp, in Abhängigkeit von der Magnetbestromung. Die zweite Kennlinie beschreibt die Abhängigkeit von Durchflusswert und Δp bei konstanter Magnetbestromung.
  • Seite 5 KENNLINIEN Q 16 Kolben Q 04 Kolben Q 08 Kolben Q 26 Kolben...

  • Seite 6: Abmessungen

    Antwortzeiten KENNLINIEN gemessen bei T = 50°C und 36 mm²/s Öl ABMESSUNGEN ANSCHLUSSLOCHBILD ISO 4401-03-02-0-05 Hauptstecker (Leitungsdose 7 Pin DIN 43563 - IP65 PG11 EX7S/L/10) nicht im Lieferumfang enthalten Mit zwei Magneten Mit einem Magneten Standard Nothand Befestigungsschrauben (ISO 4762): 4 Stk M5 x 30 A10.9 (Nicht im Lieferumfang enthalten) Anziehdrehmoment: 5 Nm...
  • Seite 7 INTEGRIERTE ELEKTRONIK Parametrierbar nur über LIN-Bus 1) Ventil mit Proportionalmagneten 2) Ventilkolben 3) Proportionalmagnet 4) Hauptstecker 5) Elektronikgehäuse Allgemeine Kenngrößen Leistungsaufnahme: 25 W Stromaufnahme: max. 1,88 A Nennspannung: 24 V DC (19 – 30 V DC, Restwelligkeit max. 3 Vpp) Einschaltdauer: 100% ED (Dauerbetrieb) Steuersignal E0:...
  • Seite 8 ELEKTRONIK Standardversion mit Referenzsignal Spannung E0 Diagramme PIN C Funktion Version A: Externe Freigabe (auf Anfrage) Werte Version A Version B Version C 24 V DC Versorgungsspannung PIN F Freigabe nicht Referenz 24 V DC belegt ± 10 V Steuerung (Differential Eingang) PIN D Referenz Monitor ±...
  • Seite 9 PC. Die dazugehörige Software kann von unserer Website heruntergeladen werden. • Das Gerät ist geeignet für die Fehlersuche und die Funktionsprüfung von HYDAC Proportionalventilen mit LIN-Bus-Schnittstelle. • Die Software ermöglicht die Überprüfung der Parameter- Einstellungen, zeigt Diagnoseresultate an und erlaubt Änderungen der werksseitig eingestellten Standard-...
