Meyra 957 Montageanleitung

Meyra 957 Montageanleitung

Rumpfpelotten
Vorschau ausblenden
1
2
3
4

Quicklinks

Diese Anleitung herunterladen
☞
Hinweis:
Die Durchführung der folgenden
Montage ist von einer Fachwerk-
statt durchzuführen.
Verwendungszweck
Das einstellbare Pelottenset dient,
montiert an die Rückenlehne [1], der
seitlichen Stabilisierung des Körpers.

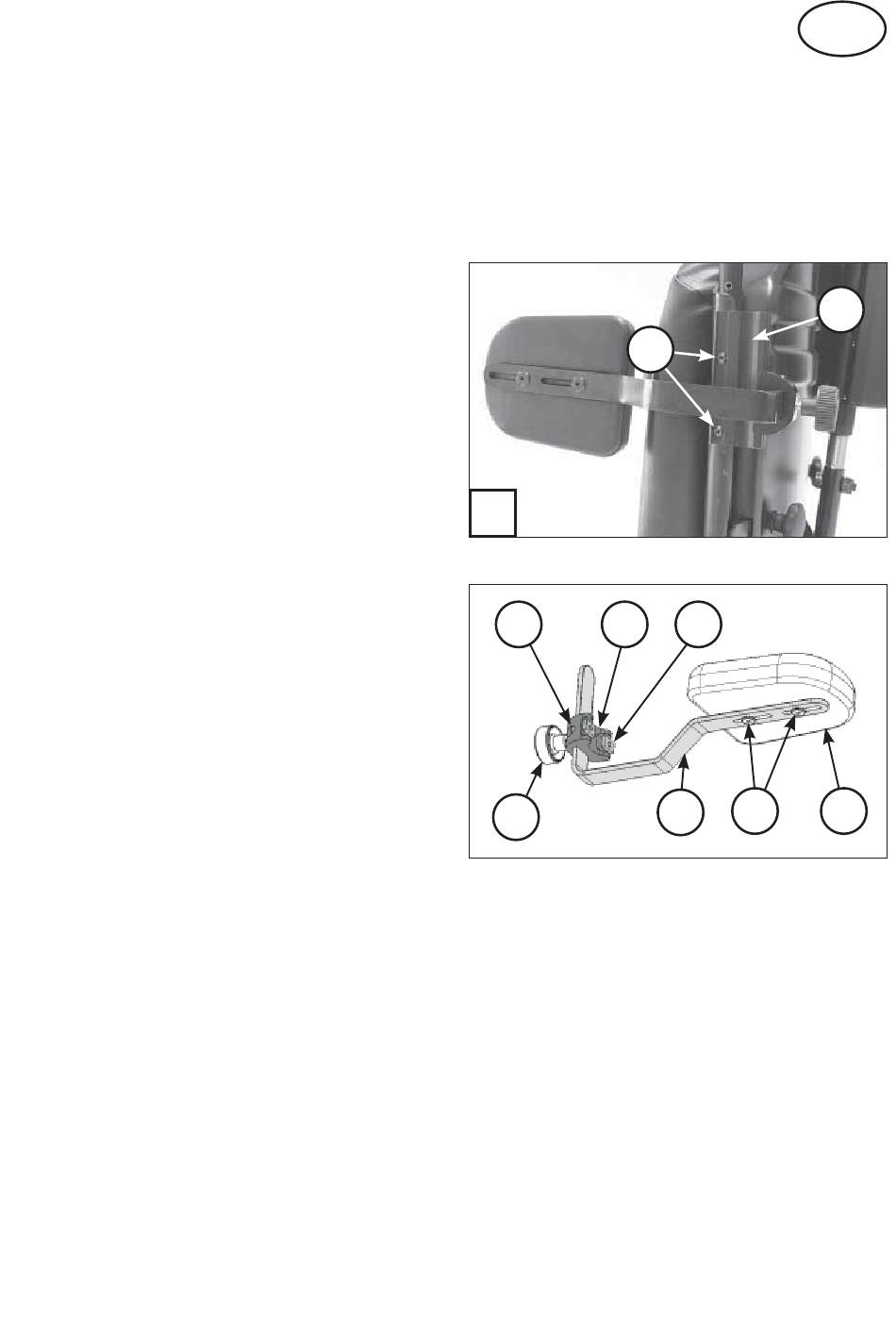

Übersicht
(1) 2x Halterung
(2) 4x Lin.Schraube M6 x 30 ISO 7380
(3) 4x Zyl.Schraube M6 x 16 DIN 912
(4) 2x Pelottenprofi l
(5) 4x Klemmstück
(6) 2x Pelotte
(7) 4x Flachkopfschraube M6 x 16
(8) 2x Pelottenhalterung
(9) 2x Rändelrad M8 x 15 Gr.1
Sicherheitshinweise
☞
Während der gesamten Mon-
tage auf Klemmstellen achten.
– Quetschgefahr!
☞
Den Arbeitsbereich während der
Umrüstung sauberhalten!
1
MONTAGEANLEITUNG
Rumpfpelotten
Code 957
für Compact 905, Modell 9.506
2
1
3
4
9
D
1
5
7
6
8
loading

Inhaltszusammenfassung für Meyra 957

  • Seite 1 MONTAGEANLEITUNG Rumpfpelotten Code 957 für Compact 905, Modell 9.506 ☞ Hinweis: Die Durchführung der folgenden Montage ist von einer Fachwerk- statt durchzuführen. Verwendungszweck Das einstellbare Pelottenset dient, montiert an die Rückenlehne [1], der seitlichen Stabilisierung des Körpers. Übersicht (1) 2x Halterung (2) 4x Lin.Schraube M6 x 30 ISO 7380...
  • Seite 2 Stülprücken – Die Anschraubposition (a) oder (b) der Pelottenhalterungen (1) be- stimmen. – In den Stülprücken jeweils zwei Ausstanzungen (ø 7 mm) im Ab- stand von 66 mm, entsprechend der gewählten Anschraubposition (a) oder (b), laut Zeichnung [X] ein- brennen. –...
  • Seite 3 E- und Gasfederrücken – Die Anschraubposition (a) oder (b) der Pelottenhalterungen (1) bestimmen und auf der Rohrklem- mung der Rückenschale im Ab- stand von 66 mm, entsprechend der gewählten Anschraubposition (a) oder (b), laut Zeichnung (X) an- zeichnen. – Maß (c) = bis Ende Rückenrohr. –...
  • Seite 4 (4) schrauben und fest- drehen. Nacharbeit – Die Pelottenposition dem Benutzer anpassen. MEYRA ORTOPEDIA • Vertriebsgesellschaft mbH Meyra-Ring 2 D-32689 Kalletal-Kalldorf • Postfach 1703 D-32591 Vlotho • Fon: +49 (0)5733 922-355 Fax: +49 (0)5733 922-9355 info@meyra-ortopedia.de Wir bewegen Menschen.
