Sieper NC20 Bedienungs- Und Montageanleitung
Inhaltszusammenfassung für Sieper NC20

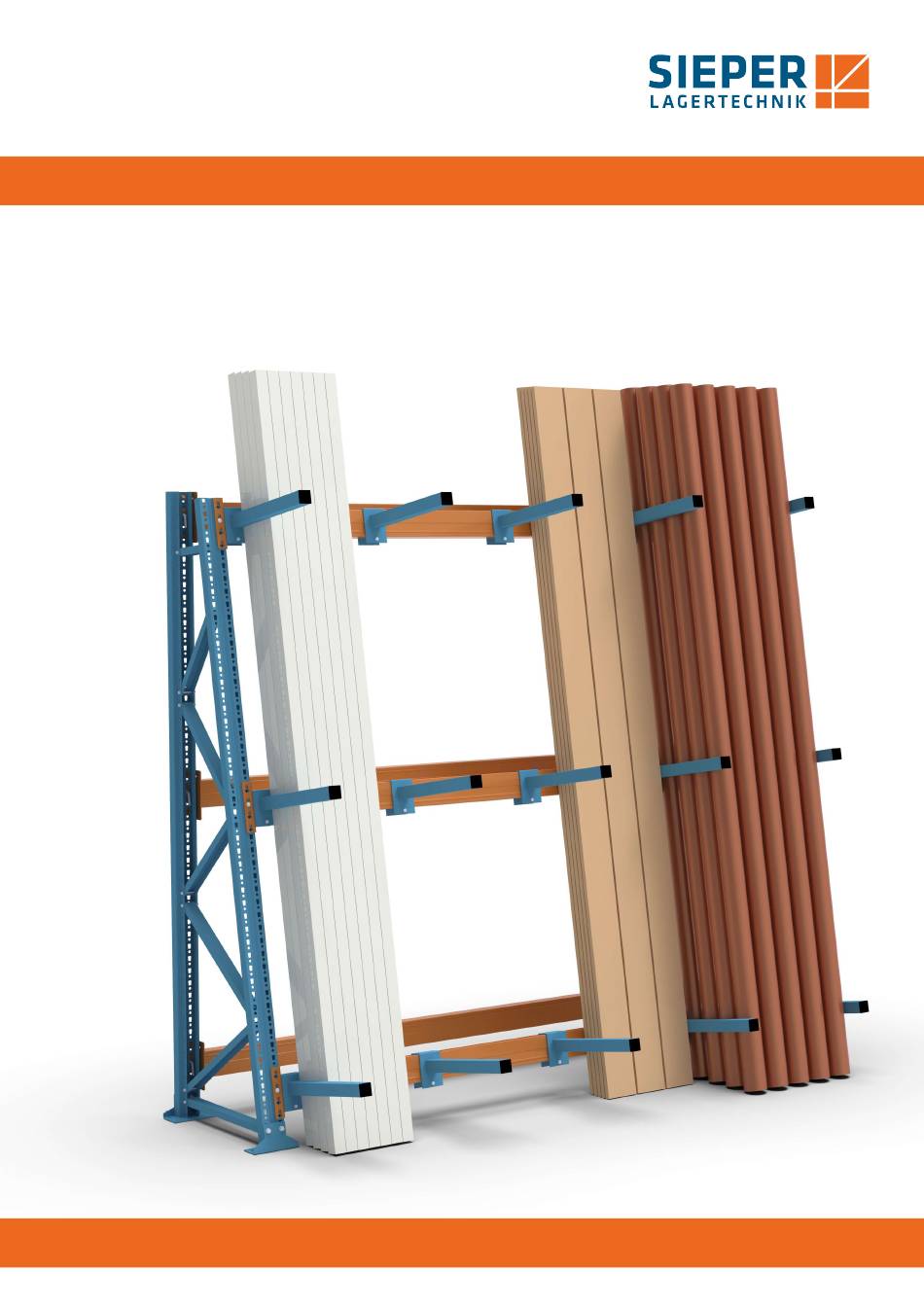

- Seite 1 Bedienungs- und Montageanleitung Vertikallager NC20 Stand: 18.12.2020 / Bearbeiter A. Müller (c) 2020 Sieper Lagertechnik GmbH...
- Seite 2 Grundlagen und Regeln Sehr geehrter Kunde, mit dem Erwerb unseres Vertikallagers NC20 erhalten Sie ein hochwertiges und flexibles Lagersystem, ausgelegt für das optimale Handling von aufrecht zu lagernder Ware. Um schon von der ersten Nutzung an eine bestmögliche Sicherheit zu gewährleisten, bitten wir Sie, diese Betriebs- und Montageanleitung genau zu beachten.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise zur Bedienung der Vertikallager: IMMER im Fußboden Die Vertikallager müssen IMMER im Fußboden verankert werden, verankern ! um die Kippsicherheit beim Anlehnen Ihrer Ware gewährleisten zu können. Jede Fußplatte muß 2-fach verankert werden. Trennarme NICHT Die Trennarme dienen ausschließlich zur Unterteilung der Regale für liegende Lagerung und dürfen NICHT für die liegende Lagerung von Gütern benutzt geeignet ! - Seite 4 Schräge Rahmenseite = Bedienseite ! Die Bauteile der Vertikallager NC20: Ständerrahmen NC20 Höhe 2505 / 3005 mm, T 700 mm, 10° Neigung Auflageträger Profil 110x50 mm, Länge 1825 / 2700 mm Trennarm 50x50 Tiefe 500 / 750 mm, steckbar (Klemmung mit Schraube) Sicherungsstift verzinkt (Aushebesicherung der Auflageträger)
- Seite 5 Schräge Rahmenseite = Beide Seiten ! Die Bauteile der Vertikallager NC20: Ständerrahmen NC20 Höhe 2505 / 3005 mm, T 1400 mm, 10° Neigung Auflageträger Profil 110x50 mm, Länge 1825 / 2700 mm Trennarm 50x50 Tiefe 500 / 750 mm, steckbar (Klemmung mit Schraube) Sicherungsstift verzinkt (Aushebesicherung der Auflageträger)
- Seite 6 Rahmenmontage H 2500 mm Schraube M6x70 mm Mutter M6 mm 261,66 mm 504,33 mm 408,50 mm 616,88 mm 825,25 mm 1033,63 mm 575,50 mm 1242,01 mm 697,76 mm 1386,39 mm Seite 6...
- Seite 7 Rahmenmontage H 3000 mm Alle Fachwerkmaße Lochmitte zu Lochmitte Außenmaß = Lochmitte-Maß + 46 mm 330,68 mm 174,83 mm 72,31 mm 251,62 321,11 mm 408,50 mm 616,88 mm 825,25 mm 1033,63 mm 575,50 mm 1242,01 mm 697,76 mm 1386,39 mm Seite 7...
- Seite 8 Die Auflageträger in die Schräglochung der Rahmen- profile einhängen und links und rechts mit einem Sicherungsstift gegen unbeabsichtigtes Ausheben sichern. Trennarme erst einsetzen, wenn die Vertikallager komplett mit allen Auflageträgern montiert sind. Bauteile Rahmen und Träger Rahmenprofil NC20 Auflageträger 110x50 mm Sicherungsstift verzinkt Seite 8...
- Seite 9 Verankerung und Toleranzen Maximale Toleranzen beim Aufstellen Die Vertikallager müssen lotrecht stehen und entsprechend gerade ausgerichtet werden. 1 = Max. Toleranz in Tiefenrichtung H/400 2 = Max. Toleranz in Längsrichtung H/500 Vertikallager müssen IMMER im Fußboden verankert werden, Maximale Bodentoleranzen und zwar mit jeweils zwei Bolzenankern pro Fußplatte Länge Abweichung...
- Seite 10 Montage der Trennarme Die schwarzen Kuns tstoff- Endkappen in das Profil der Trennarme einstecken. Die Trennarme jeweils an der JEDE Lagerfläche in Ihrem Vertikallager muß links und rechts mit gewünschten Position auf die Trennarmen begrenzt sein, damit die angelehnte Ware fixiert ist Auflageträger aufstecken.
- Seite 11 Reinigen Sie die Stellen am Vertikallager vor dem Aufkleben gründlich für bestmögliche Haftung. Bitte weisen Sie Ihr Lagerpersonal ein, die auf den Belastungsaufklebern genannten Belastungsangaben bei der Bedienung des Vertikallagers nicht zu überschreiten ! Vertikallager NC20 Lieferjahr: 20 Auftrag-Nr. 7201123 Maximal zulässige Feldlast:...
- Seite 12 Sieper Lagertechnik GmbH, Rudolf-Diesel-Straße 15, 41569 Rommerskirchen Fon 02183-287110, Fax 02183-2871120, info@sieper-lagertechnik.com...
