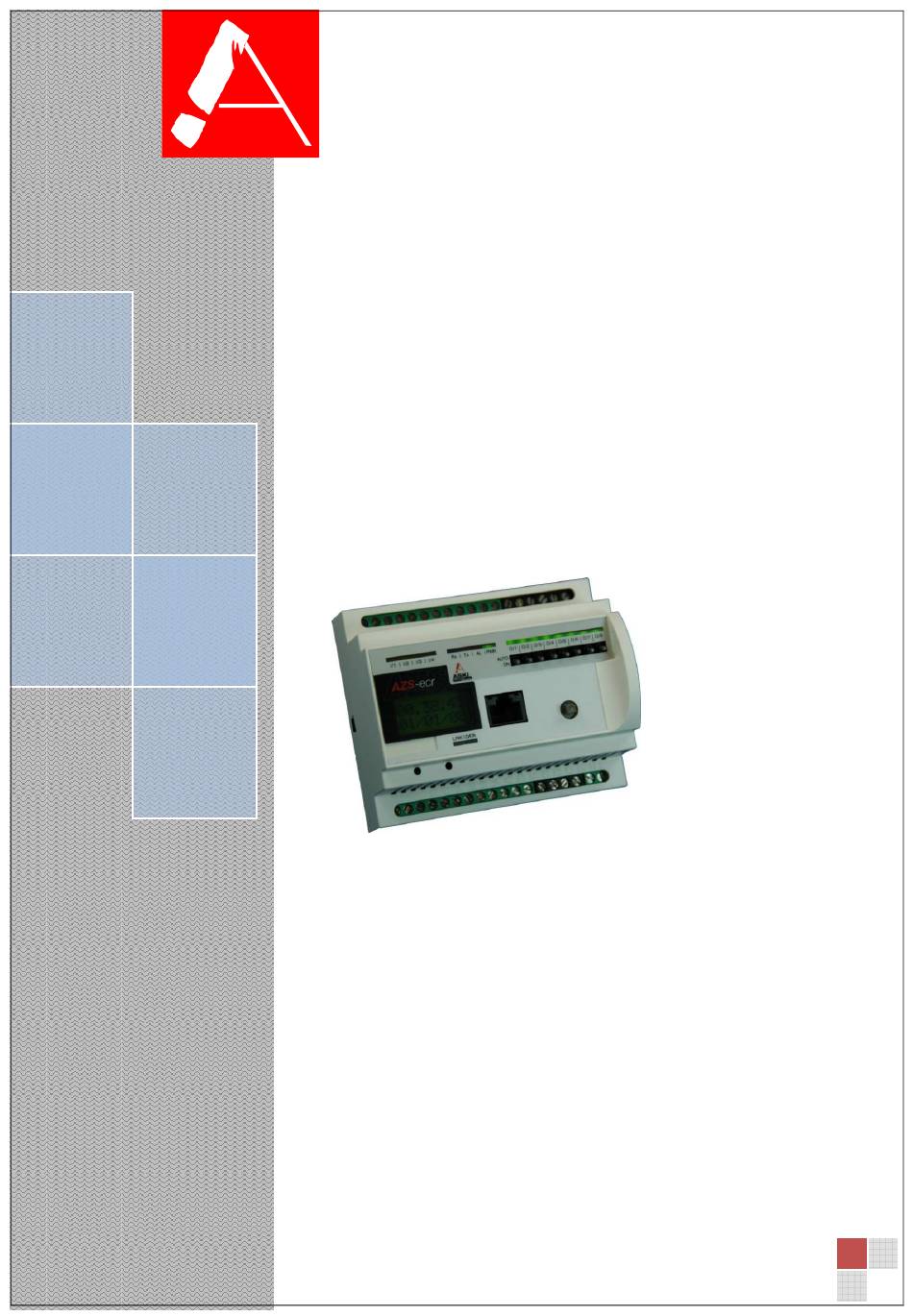

- Seite 1 2011 Handbuch Bedienungsanleitung AZS‐ecr 4/8/8i Option (IP) integrierte Ethernet-Schnittstelle Energieerweiterungsmodul für ASKI Lastkontrollsystem ALS-multi-ec/xp und ALS-profi-ec/xp Mit und ohne Netzwerkanschluss ASKI Industrie Elektronik GmbH www.aski.at Handbuch 2011 V1...
-
Seite 2: Aski - „Azs-Ecr4/8/8I" Daten
ASKI - „AZS-ecr4/8/8i” Daten Prozessorgesteuertes Erweiterungsmodul busfähig RS-232/485 Modbus oder Ethernet/TCP-IP • Leistungsmerkmale 8 Ausgänge für Verbrauchersteuerung • 4 Eingänge für Rückmeldungen • LCD-Display hintergrundbeleuchtet • Joystick-Bedienung • 8 Manuellschalter Hand/Automatik • 18 LED für Statusanzeige • Systemdaten Hilfsspannungsversorgung 230VAC +/-10% oder 24VDC •... -
Seite 3: Inhaltsverzeichnis
Inhalt ASKI - „AZS-ecr4/8/8i” Daten ..................................1 Leistungsmerkmale ............................................ 1 Systemdaten .............................................. 1 Option ................................................ 1 Typenauswahl ............................................1 Erste Schritte: ......................................... 3 Menüzugriff: .............................................. 3 Navigieren: ..............................................3 Parameter ändern: ............................................. 3 Symbolbeschreibung ................................Fehler! Textmarke nicht definiert. Schnellinbetriebnahme „AZS-ecr4/8/8i“ ................................. 4 Stationsnummer: ............................................ -
Seite 4: Erste Schritte
Erste Schritte: 1: Eingänge LED 2: Kommunikation RS-232 Schnittstelle 3: Alarm LED 2 3 4 4: Betrieb LED 5: Zustand Relais 6: Manuelle Schalter 7: Joystick 8: TCP Anschluss 9: TCP link / Kommunikation 10: Display mit Hintergrundbeleuchtung Menüzugriff: Um Zugriff zum Einstellungsmenü zu bekommen drücken Sie den Joystick für mindestens 0,5 sec nach rechts (OK), um wieder auszusteigen mind. -
Seite 5: Schnellinbetriebnahme „Azs-Ecr4/8/8I
Schnellinbetriebnahme „AZS-ecr4/8/8i“ Für den Betrieb als Unterstation für ein Lastmanagementgerät ist die Stationsnummer und die Zuordnung der Ausgänge zu den Lastgruppen einzustellen. Die Stationsnummer ist in einem Bus immer fortlaufend, beginnend beim Master (ALS-profi-ec/xp od. ALS-multi-ec/xp) mit der Stationsnummer „1“. Stationsnummer: 09:15:00 28/06/09... -
Seite 6: Momentanwerte
Momentanwerte: SNr:1000 TCP:YES - ASKI – 09:15:00 1.2c,1,1 V2.4a GrJo2011 28/06/09 Alarm: 1 Alles OK Synch-T: Eing. I1 0.0 EI1: kWh EI2: kWh 600 s Eing. I2 EI3: kWh Eing. I3 EI4: kWh Eing. I4 Tarif: HT/Wint. Seriennummer, Version und Freigaben... -
Seite 7: Einstellungen System
Einstellungen System: 09:15:00 Auswahl: Spr/Lan: Datum: 28/06/09 System Deutsch 01/01/11 Uhrzeit: UeC: 0 SyZ: 10s HG-Bel:A 12:00 T-Sper:N LED:alle Sprache einstellen (Deutsch/English) Spr/Lan: Datum einstellen Datum: Uhrzeit einstellen Uhrzeit: Uhrzeit und Datum über einen Master (ALS-profi-ec/xp) übernommen, bei Geräten ohne Master wird die Uhrzeit über das Internet bezogen (bei TCP Modul). -
Seite 8: Einstellungen Mit Tcp Modul
Einstellungen mit TCP Modul: 09:15:00 28/06/09 Auswahl: Stat: 1 SS2:dea. Reset um TCP/Ser Com: TCP Bd:38400 00:18:J Master:N IP-Teil1 IP-Teil2 RTClk: N 192.168 000.050 Mask T1 Mask T2 Gatew.T1 255.255 255.000 192.168 Gatew.T2 IP-Port: MS>U:N 000.254 10001 Int: 5s MS-IP-T1 MS-IP-T2 MS-Port: 192.168... -
Seite 9: Einstellungen Ohne Tcp Modul
Einstellungen ohne TCP Modul: 09:15:00 28/06/09 Auswahl: Stat: 2 TCP/Ser BD:38400 Stationsnummer: Stationsnummer im RS-485-Bus, jede Stationsnummer darf nur 1-mal vergeben werden! Baudrate, Bus-Übertragungsgeschwindigkeit (9600/19200/38400). Muss dem restlichen Bus angepasst werden. Einstellungen Ausgänge: 09:15:00 28/06/09 Auswahl: A1:LG >N A2:LG >N A3:LG >N Ausgänge Nr: 9/0... -
Seite 10: Einstellungen Eingänge
Einstellungen Eingänge: 09:15:00 28/06/09 Auswahl: I1:Z Wh I1:Z Wh I1:Z Wh Eingange Nr: 0.0 Nr: 0.0 Nr: 0.0 I1:Z Wh Nr: 0.0 Eingänge: I1-I4: Eingangsnummer Aufzeichnen von Verbräuchen, Betriebsstunden … Zähler (Z): Einheiten: VAr: Blindleistung VAh: Blindarbeit mWh: Milliwattstunde Std: Betriebsstunden Imp: Impulse... -
Seite 11: Technische Daten
Technische Daten: Speisespannung: 230VAC +/-10% 50Hz • Anschlüsse: Schraubklemmen für Drähte bis 2,5mm² • Gehäuse: ABS-Kunststoff V0 • Abmessung: ca. HxBxT: 86x105x60 mm (6TE) • Montage: 35mm Hutschiene (DIN 46277/3, EN 50022) • Schutzart: IP20 • Betriebstemperatur: 0 – 40°C •... -
Seite 12: Anschlussplan Azs-Ecr8
Anschlussplan AZS‐ecr 4/8/8i... - Seite 13 Anschlussplan AZS‐ AZS‐ecr 4/8/8i + ALS‐multi‐ec/xp...
-
Seite 14: Anschlussplan Azs-Ecr8 + Als-Profi-Ec/Xp
Anschlussplan AZS‐ecr 4/8/8i + ALS‐profi‐ec/xp...
