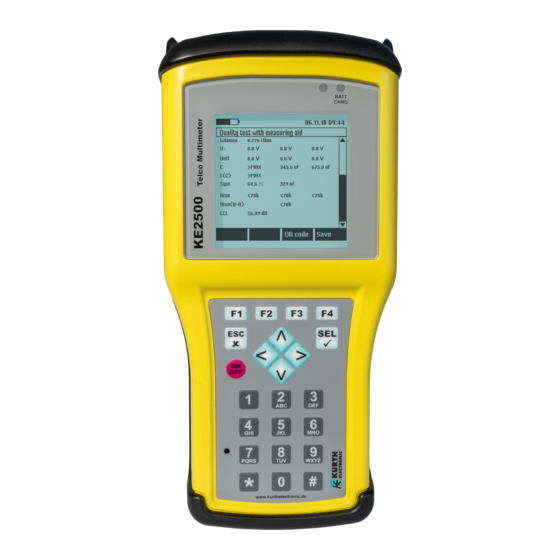

KURTH ELECTRONIC KE2500 Bedienungsanleitung
Telco multimeter
Inhaltsverzeichnis
Quicklinks
Bedienungs-
anleitung
KE2500
Telco Multimeter
Version 1.1.28 / 04/2016 Copyright KURTH ELECTRONIC GmbH
Alle Rechte, auch die der Übersetzung, vorbehalten
Nachdruck und datentechnische Verarbeitung, auch auszugsweise,
nur mit schriftlicher Genehmigung von Kurth Electronic GmbH
Alle hier genannten Markennamen und Zeichen gehören ihren registrierten Besitzern
®
Inhaltsverzeichnis
Verwandte Anleitungen für KURTH ELECTRONIC KE2500
Inhaltszusammenfassung für KURTH ELECTRONIC KE2500
- Seite 1 ® anleitung KE2500 Telco Multimeter Version 1.1.28 / 04/2016 Copyright KURTH ELECTRONIC GmbH Alle Rechte, auch die der Übersetzung, vorbehalten Nachdruck und datentechnische Verarbeitung, auch auszugsweise, nur mit schriftlicher Genehmigung von Kurth Electronic GmbH Alle hier genannten Markennamen und Zeichen gehören ihren registrierten Besitzern...
- Seite 2 Bedienungsanleitung KE2500 Telco Multimeter Tastatur / Anzeige / Anschlüsse Anschlussbuchsen LED-Anzeige Ladevorgang LED-Anzeige USB-Verbindung Akku-Anzeige BATT CHRG Datum / Zeit Hauptmenü Leitungs-Multimeter Autom. Leitungsmessung Messhelfer-Typ <KE90X> Grafisches LCD Display Messhelfersteuerung Kabelparameter USB Zugriff erlauben Setup USB-Anschluss und SD-Speicherkarte Funktionstasten F1 - F4 SEL: Auswahl-Taste ESC: Zurück-Taste...
-
Seite 3: Inhaltsverzeichnis
KE2500 – Funktionsumfang ........ -
Seite 4: Einleitung
KE2500 Telco Multimeter Einleitung Mit dem KE2500 Telco Multimeter für Kupfertests haben Sie eine einfache und intuitiv zu bedienende Lösung zur Fehlersuche und Kupferprequalifikation erworben. Damit Sie den KE2500 möglichst oft und erfolgreich einsetzen können, lesen Sie bitte die folgenden Sicherheitshinweise und Warnungen im Interesse Ihrer eigenen Sicherheit und zur Optimierung Ihres Nutzens aus dem Gerät vor der Verwendung des Geräts gründlich durch und vergewissern Sie sich,... - Seite 5 Maximale Einsatzhöhe: 2000 m Hinweise KE2500 darf nur mit dem mitgelieferten Original-Zubehör betrieben werden. Die Verwendung von nicht originalem Zubehör sowie nicht beschriebenen Einsatzgebieten kann zu Fehlmessungen und Beschädigungen des Gerätes führen. Grundsätzlich sind die einschlägigen Sicherheitsbestimmungen nach VDE 0100, 0800 und 0805 zu beachten.
-
Seite 6: Anwendung
Der KE2500 ist mit einem Hochleistungs-Lithium-Polymer (LiPo) Akku ausgestattet. Dieser ermöglicht trotz geringem Gewicht eine Betriebsdauer von mehreren Stunden im Messmodus, unter voller Belastung. Die Kapazität des Netzladeteiles reicht aus, um den KE2500 zu betreiben und gleichzeitig den Akku zu laden, jedoch sollte bei laufenden Messungen das Netzteil nicht angeschlossen sein. -
Seite 7: Buchsen Und Messleitungen
Bedienungsanleitung KE2500 Telco Multimeter Buchsen und Messleitungen Messleitungen Zum Anschluss des gemessenen Aderpaars werden CAT III geschirmte Messleitungen mit 4 mm Durchmesser und mit folgender Farbkennzeichnung verwendet n ROT Messpunkt A+ Leitung A- n GRÜN Messpunkt B- Leitung B+ n SCHWARZ... -
Seite 8: Bedienung
Bedienungsanleitung KE2500 Telco Multimeter BEDIENUNG Datum / Zeit Start & allgemeine Bedienung Hauptmenü Schalten Sie den KE2500 ein. Auf dem Eröffnungs- Leitungs-Multimeter bildschirm wird der Gerätename, das Logo der Autom. Leitungsmessung Herstellerfirma Kurth Electronic, die installierte Firmware- Messhelfer-Typ <KE90X> Version, die KECT-Version und die Hw-Id. angezeigt. Kurz Messhelfersteuerung nach Durchführung des Selbsttests erscheint das Haupt-... -
Seite 9: Leitungs-Multimeter
Bedienungsanleitung KE2500 Telco Multimeter Leitungs-Multimeter Datum/Zeit Spannung 1.1 Spannung Zweck dieser Untersuchung ist die Messung der Gleich- und der Wechselspannung: Bei dem Bereich AC wird nur die Wechselspannung, im Bereich DC wird die Gleichspannung 0,123 V und der Effektivwert (DC+AC) angezeigt. -
Seite 10: Schleifenwiderstand
Bedienungsanleitung KE2500 Telco Multimeter 1.3 Schleifenwiderstand Datum/Zeit Der Zweck dieser Messung ist die Ermittlung des Schleifen- Schleifenwiderstand widerstandes. Basic V/2=100us 0.6mm C 0.042nF Messverfahren Schließen Sie die zu messenden Adern und den Schirm des 5,4 W Kabels an. Das ferne Ende des zu messenden Adernpaares muss kurzgeschlossen sein, arbeiten Sie mit einer 2. -
Seite 11: Isolation
Bedienungsanleitung KE2500 Telco Multimeter 1.5 Isolation Datum/Zeit Der KE2500 misst in dieser Einstellung die Isolations-Betriebs- Isolation widerstände zwischen den beiden Adern eines Adernpaares und den einzelnen Adern und Erde. Messung dient zur Erkenunng von Beschädigungen der Kabelisolierung. Messverfahren 5,116 MW Schließen Sie die zu messenden Adern und den Schirm (Erde) -
Seite 12: Kapazitätssymmetrie
Bedienungsanleitung KE2500 Telco Multimeter 1.7 Kapazitätssymmetrie Datum/Zeit Ermittlung der Kapazitäten der A- und B-Ader, A-Ader zur Erde Kapazitätssymmetrie und B-Ader zur Erde, der resultierender Kabellänge und der A-GND B-GND Symmetriewerte. Unter CU wird der verwendete Parameter- 1.6 nF 1.9 nF 1.9 nF satz angezeigt. -
Seite 13: Ppa- Und Signatur-Erkennnung
- 2 x PPA antiparallel vermutet - Widerstand A-B und B-A zu klein 1.11 Strom Der KE2500 misst in dieser Einstellung die Gleich- (DC) und Wechselströme (AC). Damit kann man beurteilen, ob bei ISDN- oder Analogen-Anschlüssen der zur Verfügung stehende Strom Datum / Zeit aussreicht. -
Seite 14: Autom. Leitungsmessung
Bedienungsanleitung KE2500 Telco Multimeter 2. Autom. Leitungsmessung Datum/Zeit Die Leitungsanalyse ist ein Messverfahren, dass die Autom. Leitungsmessung zumeist wichtigsten Messungen zusammenfasst und Schnelltest ohne Messhelfer automatisiert, damit die Testabläufe vereinfacht und Qualitätstest mit Messhelfer beschleunigt werden. Im Hauptmenü muss dazu der zu TAL R &... -
Seite 15: Qualitätstest Mit Messhelfer
Bedienungsanleitung KE2500 Telco Multimeter 2.2 Qualitätstest mit Messhelfer Datum/Zeit Qualitätstest mit Messhelfer Der Qualitätstest mit Messhelfer bezieht sich auf eine freigeschaltete Leitung, die mit dem Amt verbunden jedoch A-GND B-GND für manche Messungen vom Amt getrennt werden muss. Dies wird in klaren Bildschirmanweisungen an den Anwender weitergegeben. -
Seite 16: Tal R & Iso Mit Messhelfer
Bedienungsanleitung KE2500 Telco Multimeter 2.3 TAL R & ISO mit Messhelfer Datum/Zeit Die TAL R & ISO mit Messhelfer führt die nötigen TAL R & ISO mit Messhelfer Schaltungen über die Remote-Einheit KE900/KE905 A-GND B-GND selbstständig aus. 5.839 Ohm 1.616 Ohm 4.685 Ohm... -
Seite 17: Messhelfer-Typ
KE90X Kabelparameter 4. Messhelfersteuerung TX915 USB Zugriff erlauben Mit dem KE2500 haben Sie die Möglichkeit direkt aus dem Manuell Setup Gerät Steuerbefehle zu optionalen Messhelfern wie die KE900/KE905 und den TX915 Remote-Einheiten zu senden. Die Verwendung der Remote-Einheit zur fern- gesteuerten Leitungsmessung ermöglicht Ihnen:... -
Seite 18: Quittierung Schaltbefehle
Bedienungsanleitung KE2500 Telco Multimeter 4.6 Port 1+3 verbinden Datum / Zeit Port 1 wird auf Port 3 geschaltet. Damit kann z.B. ein Messhelfersteuerung Pegelsender der am Port 3 angeschlossen ist auf die Kundenleitung an Port 1 geschaltet werden um z.B. die Suchton ein/ändern... -
Seite 19: Kabelparameter
V= 200.0 m/µs V/2= 100.0 m/µs den KE2500 gebracht. Hierzu eine USB Verbindung herstellen VF= 0.66 T= 20°C (siehe Seite 20) und dann die Datei in das Verzeichnis KE2500:\ a=0.0039 /K SYS\KECT kopieren. Speichern Anlegen neuer Kupferkabelparameter: Mit der Taste F2 + wird ein Parameter zur Bearbeitung kopiert und Datum / Zeit kann dann mit F4 Edit bearbeitet werden. -
Seite 20: Usb Zugriff Erlauben
Bedienungsanleitung KE2500 Telco Multimeter 6. USB Zugriff erlauben Datum / Zeit Die gespeicherten Ergebnisse (Tabelle mit Messwerten im CSV-Format) werden mit Hilfe des USB-Ports auf einen PC oder Laptop übertragen. Dazu muss aber zuerst im USB Dateiübertragung Hauptmenü mit USB Zugriff am Messgerät freigegeben werden. -
Seite 21: Setup
Automatische Abschaltung nach letzter Tastenbetätigung. Mögliche Einstellungen: Immer An / 3 Minuten / 5 Minuten / 15 Minuten / 30 Minuten und 60 Minuten. Während eines laufenden Tests schaltet der KE2500 nicht ab, auch wenn die Zeit abgelaufen ist. 7.2 LCD Beleuchtung Mögliche Einstellungen: Immer An / Immer Aus / 3 Minuten: Die LCD-Beleuchtung bleibt für 3 Minuten... -
Seite 22: Update
Neustart durch. Update des KECT-Boards (Datei KECT2.PRG) Nach jedem (Neu-)Start des KE2500 wird geprüft, ob ein SW-Update für das KECT-Board auf der internen microSD-Karte vorliegt. Ist dies der Fall, startet die Installation sofort automatisch. Anschließend wird die Installationsdatei von der internen microSD-Karte gelöscht und der KE2500 setzt den Startvorgang bis zum Erscheinen des Hauptmenüs fort. -
Seite 23: Reparatur Und Garantie
Tel: +49-7121-9755-0 Fax: +49-7121-9755-56 E-Mail: sales@kurthelectronic.de Einschicken Ihres Produkts an Kurth Electronic in Deutschland 1. Wenn bei einem Testgerät eine Reparatur erforderlich ist, werden Sie gebeten, die folgenden Informationen anzugeben, um der Serviceabteilung im Voraus den entsprechenden Empfang Ihres Testgeräts zu ermöglichen. Damit können wir Ihnen den bestmöglichen Service bieten: n Modell, z.B.KE2500... -
Seite 24: Technische Daten
Bedienungsanleitung KE2500 Telco Multimeter 12. Technische Daten ≥ 1 mV bis ≤ 600 V (AC, DC, TRMS) Spannung Messbereich ≤ 600 V Maximalspannung Eingangsimpedanz > 9 MΩ DC, > 9 MΩ II <50 pF AC, Low Z ca. 116 kΩ...
