Montageschritte

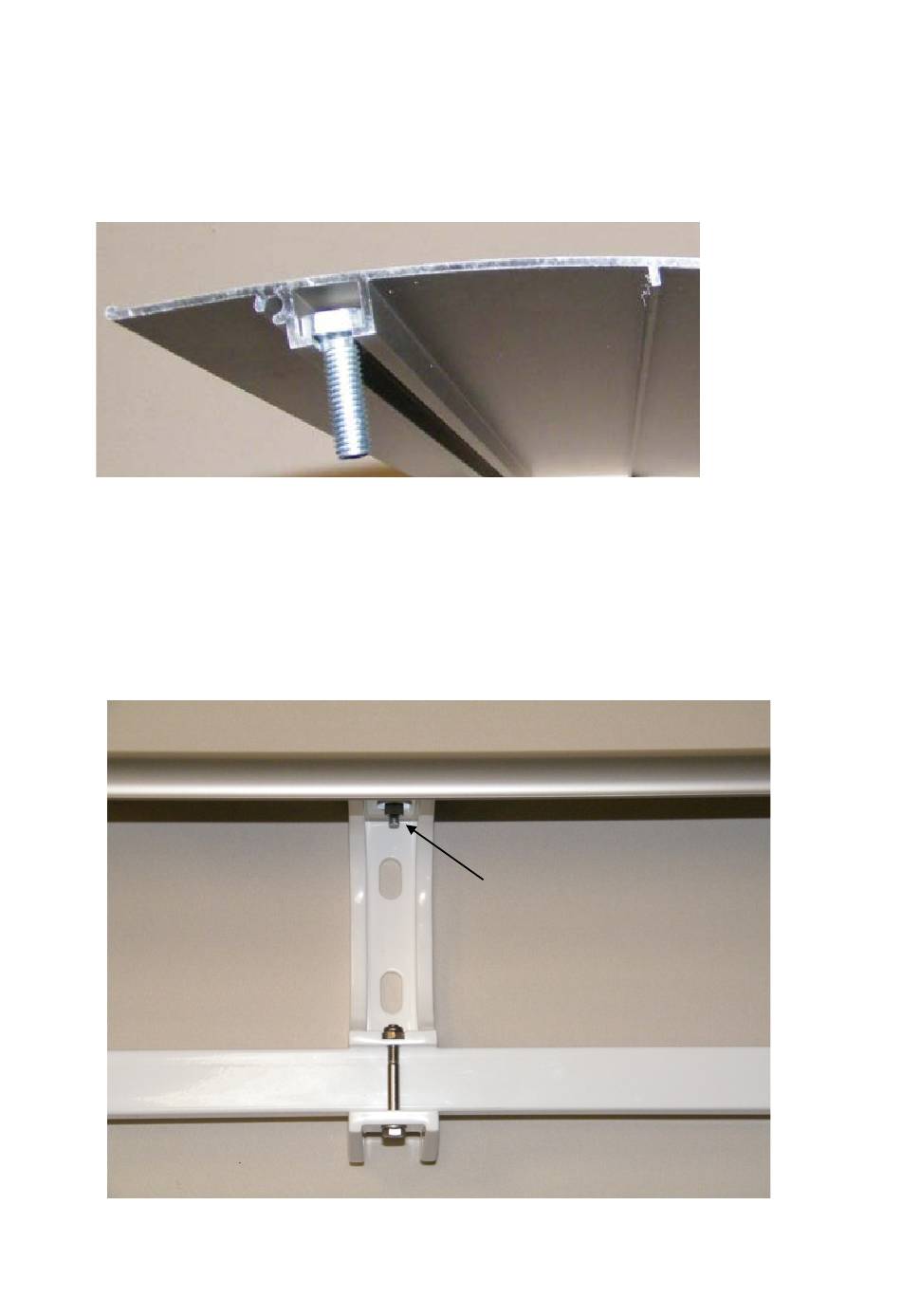

1. Schutzdach für die Montage vorbereiten
Entsprechend der Anzahl der Konsolen schieben Sie 2 oder 3 Hammerkopfschrauben
in den vorhandenen Profilkanal des Schutzdaches. Platzieren Sie die Hammerkopf-
schrauben so, dass die Positionen mit den Langlöchern der Konsolen übereinstimmen.
2. Schutzdach befestigen
Schutzdach mit den Hammerkopfschrauben auf die Wandkonsolen legen, so dass die
Gewinde der Schrauben in die hinteren Langlöcher der Konsolen gesteckt sind. Schutz-
dach mittig zur Markise und parallel zur Wand ausrichten und mit den Scheiben und
Muttern an die Konsolen fest anschrauben.
Schematische Darstellung ohne Tuchwelle und Tuch.
Scheibe und Mutter
Seite 2 von 3
