Quick-Start Anleitung
UMD 807
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PQ Plus UMD 807

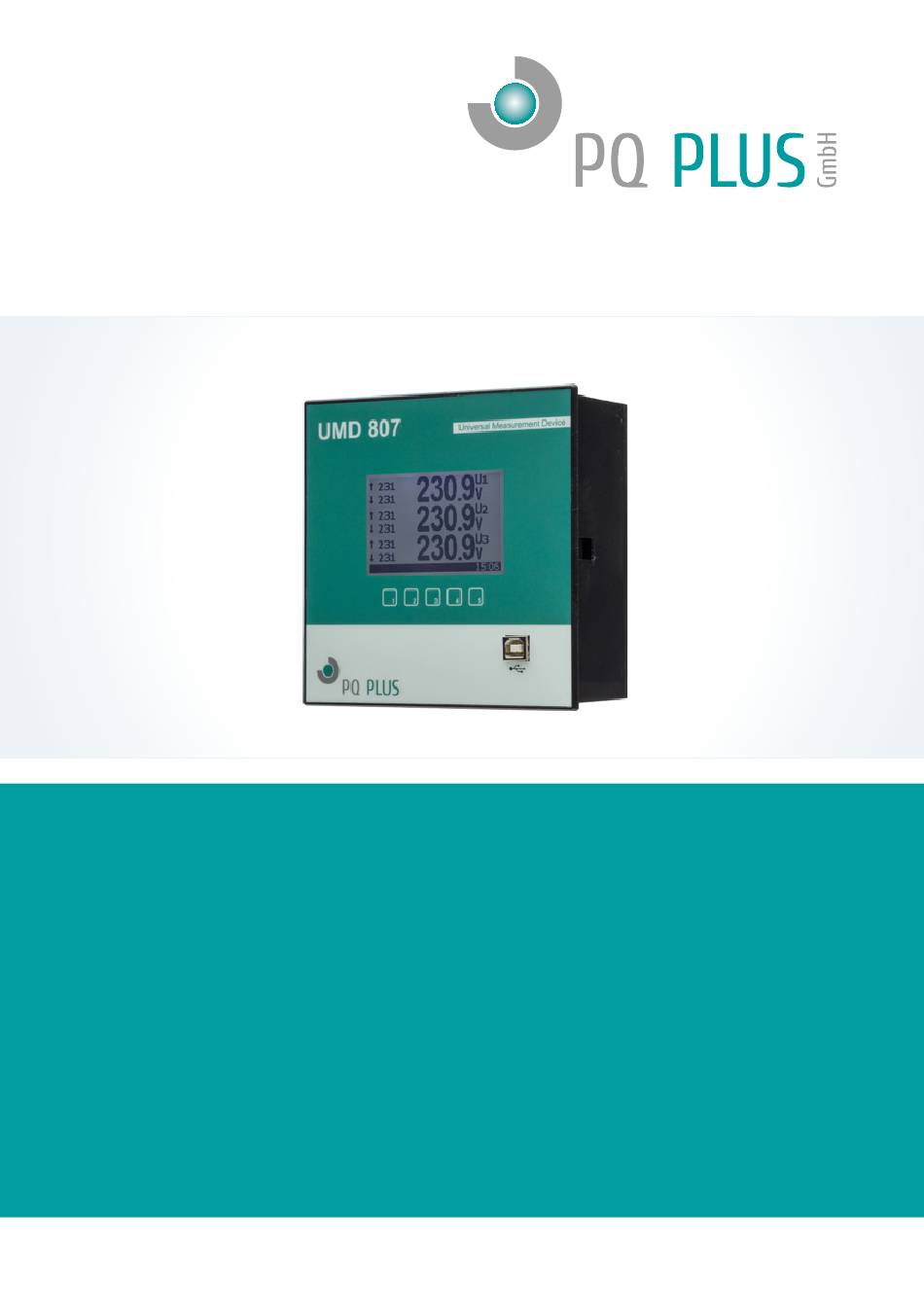

  • Seite 1 • • Quick-Start Anleitung UMD 807 Deutsch...
  • Seite 2: Inhaltsverzeichnis

    Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 Netzwerkanschluss ..................5 Serielle Schnittstelle ..................6 USB - Schnittstelle ..................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Manuelle Netzwerkeinstellungen ..............7 Manuelle COM-Einstellungen ..............8 Stromwandler einstellen ................9 Anschluss und Einstellungen kontrollieren ..........10 Verbindung mit einem PC herstellen ............
  • Seite 3: Installation

    PQ Plus – UMD 807 Installation Montage Das UMD 807 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 138+ x 138+ Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen.
  • Seite 4: Spannungsversorgung

    Quick-Start Anleitung Spannungsversorgung Das UMD 807 benötigt folgende Spannungsversorgung: 75…500 V 90…600 V Die Anschlüsse hierfür befinden sich an der Rückseite des UMD’s und sind mit AV1 (9) und AV2 (10) beschriftet. Für die Absicherung der Spannungs- versorgung wird ein 1 A Leitungsschutzschalter empfohlen.
  • Seite 5: Spannungsmessung

    Die Stromwandleranschlussklemmen 1 - 6 sind für Sekundärströme von x / 1 A oder x / 5 A ausgelegt. Netzwerkanschluss Das UMD 807 verfügt über einen Standard RJ-45 Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Gerätes unten.
  • Seite 6: Serielle Schnittstelle

    Rückseite des Gerätes und sind mit „A“ (Klemme 44), „B“ (Klemme 45) und „G“ (Klemme 46) beschriftet. USB - Schnittstelle Das UMD 807 ist frontseitig mit einer USB Typ B Schnittstelle ausgestattet. Über diese Schnittstelle kann mit einem PC die Konfiguration des Gerätes bearbeitet oder der Speicher vor Ort ausgelesen werden.
  • Seite 7: Manuelle Netzwerkeinstellungen

    Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. Speichern?“ bestätigen Sie mit Taste 2. Das UMD 807 ist nun unter der eingestellten IP-Adresse erreichbar.
  • Seite 8: Manuelle Com-Einstellungen

    Quick-Start Anleitung Manuelle COM-Einstellungen Um die seriellen Kommunikationsparameter manuell zu ändern, ist wie folgt vorzugehen: Betätigen Sie eine beliebige Taste am UMD 807E Über die Taste 3 gelangen Sie ins Hauptmenü. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen und bestätigen dies mit der Taste 3.
  • Seite 9: Stromwandler Einstellen

    PQ Plus – UMD 807 Stromwandler einstellen Betätigen Sie eine beliebige Taste am UMD 807. Über die Taste 3 gelangen Sie ins Hauptmenü. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen und bestätigen dies mit der Taste 3.
  • Seite 10: Anschluss Und Einstellungen Kontrollieren

    Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen.
  • Seite 11: Verbindung Mit Einem Pc Herstellen

    LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 807 wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die Envis.Daq und wählen für eine USB-Verbindung den Punkt •...
  • Seite 12: Technische Daten

    Quick-Start Anleitung Technische Daten Spannungsversorgung U 75…500 V ; 90…600 V Nominal Spannungsmessung 10…625 V ; 20…1090 V Frequenz 40…70 Hz Genauigkeit ± 10 mHz Abtastrate 6,4 kHz Leistungsaufnahme 20 VA / 8 W Umgebungstemperatur T -20 bis 60 °C Betrieb Schutzart Front / Rückseite IP40 / IP20...
  • Seite 13 PQ Plus – UMD 807...
  • Seite 14 Quick-Start Anleitung...
  • Seite 15 PQ Plus – UMD 807...
  • Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuelle Katalog finden Sie bei uns im Internet: http://www.pq-plus.de...
