MONTAGEANLEITUNG
Vorbereitung zur Wand- und Deckenmontage
Nutzen Sie die Antenne als Bohrschablone, um die Bohr
löcher für die Wand und Deckenmontage an einer abge
hängten Decke festzulegen. Der Abstand der benachbarten
Löcher in der Horizontalen und Vertikalen beträgt 104 mm.
Bohren Sie für die Deckenmontage gegebenenfalls mittig
ein Loch in die Deckenplatte, um die Anschlusskabel durch
dieses zu führen. Alternativ ist die Kabelführung durch den
in die Rückseite der Antenne integrierten Kabelkanal mög
lich, wodurch die Kabel an der Seite der Antenne austreten.
Größe der Bohrlöcher
Bohren Sie an den Markierungen die entsprechenden
Löcher und führen Sie bei Wandmontage ggf. Dübel in
diese ein. Abhängig vom Material müssen Tiefe und Durch
messer ggf. angepasst werden.
Montage der Antenne

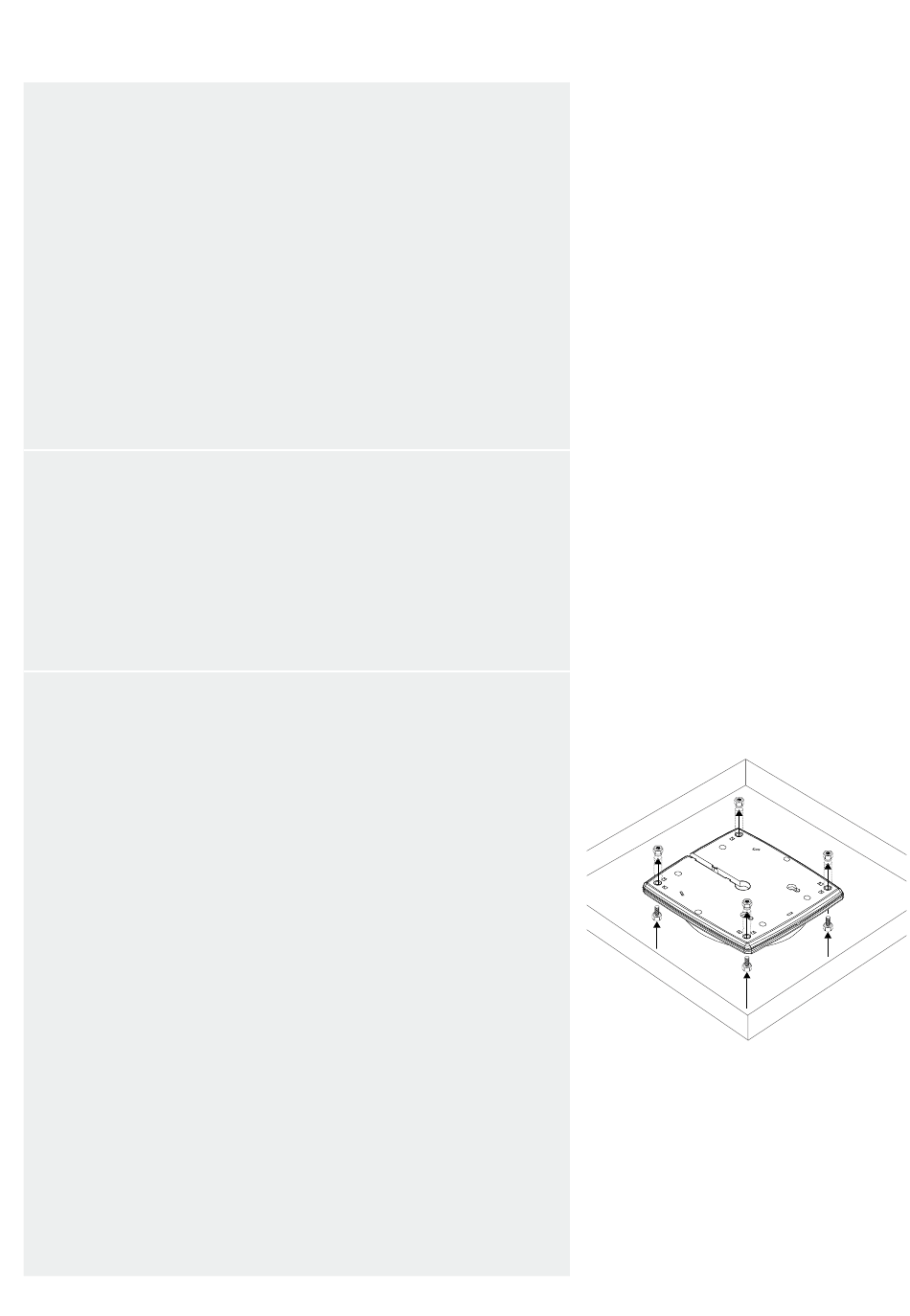

1. Montage mit Schrauben an einer abgehängten
Decke
Lieferumfang: 4 Gewindeschrauben 30 mm, 4 Unterleg
scheiben, 4 Muttern
Die Gewindeschrauben werden von der Vorderseite der
Antenne durch die dafür vorgesehenen Löcher des Anten
nengehäuses und die im vorherigen Schritt gebohrten
Löcher in der Deckenplatte gesteckt. Auf der Oberseite
der Deckenplatte werden die Unterlegscheiben auf die
Schrauben gesteckt und dann mit den Muttern fixiert.
