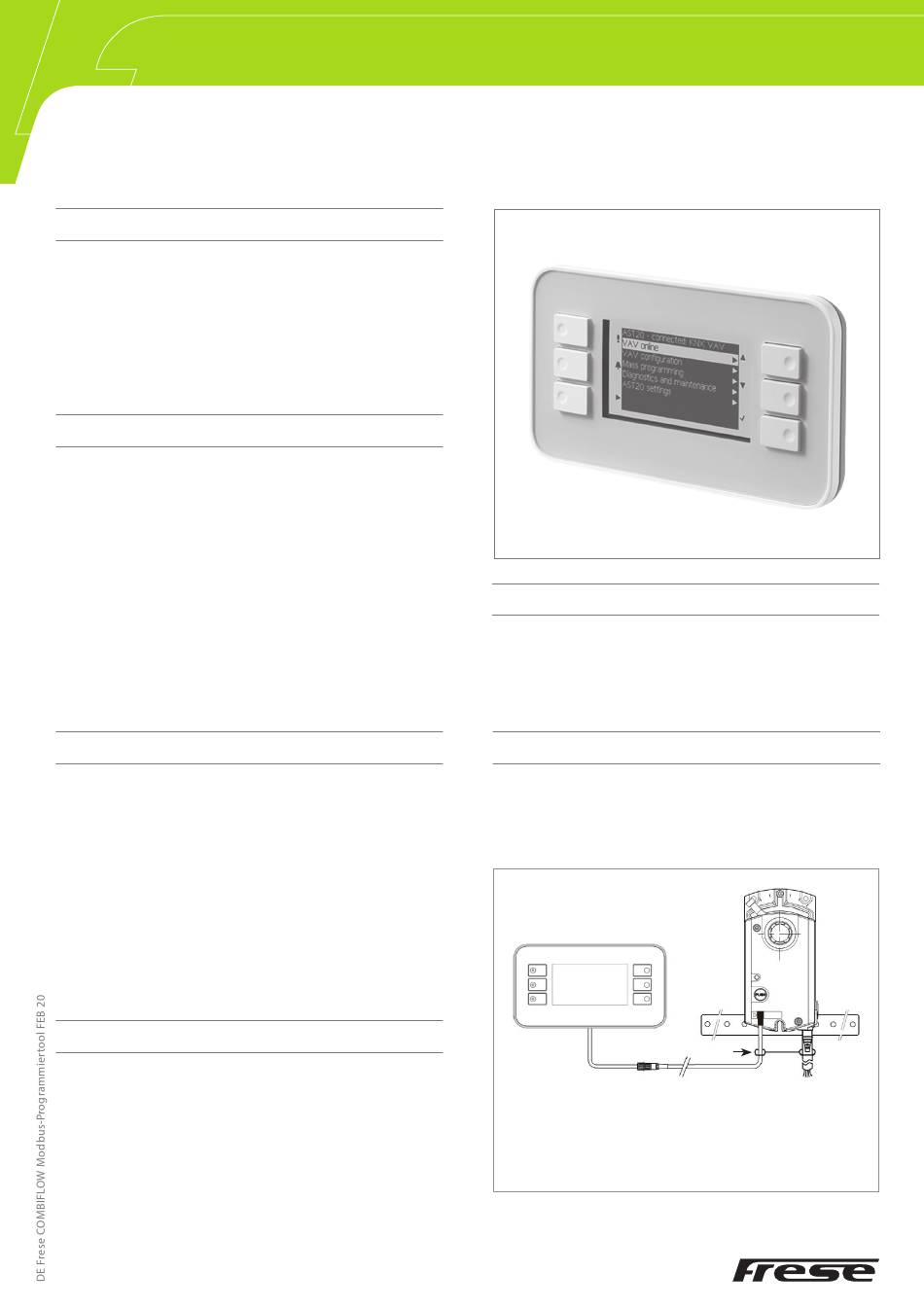

Technote
Frese COMBIFLOW Modbus-Programmiertool
Beschreibung
Das Frese COMBIFLOW Modbus-Programmiertool wird zur
Konfiguration des Frese COMBIFLOW Modbus-Drehantriebs
verwendet. Das Tool verfügt über ein LCD-Display und
Tasten für die einfache Programmierung und das Auslesen
der Daten des Drehantriebs sowie über ein Kabel für den
schnellen Anschluss an den Drehantrieb.
Betrieb
Das Frese COMBIFLOW Modbus-Programmiertool wird über
ein 7-poliges Kabel an den Drehantrieb angeschlossen.
Die Tasten dienen zur Navigation im Menü, das auf dem
LCD-Bildschirm angezeigt wird, und zur Einstellung der
erforderlichen Drehantriebsparameter.
Das Tool ermöglicht die Einstellung der Adresse des
Drehantriebs, entweder lokal oder über die Massenfunktion,
sowie die Programmierung der Bemessungsströme für
Heizen und Kühlen (die Schließposition des Drehantriebs
und damit des Ventils muss von der GLT aus programmiert
werden). Das Tool dient auch zur Diagnose des Drehantriebs.
Anwendungen
Das Frese COMBIFLOW Modbus-Programmiertool wird
zusammen mit dem Frese COMBIFLOW Modbus-Drehantrieb
verwendet, um:
•
Kühl- und Heizströme einzustellen
Hinweis: Der Drehantrieb und damit die Ventilschließ-
stellung müssen von der GLT aus programmiert werden.
•
Drehantriebe einzeln zu konfigurieren
•
mehrere Drehantriebe zu konfigurieren (Massen-
konfiguration)
•
eine Diagnose des Drehantriebs durchzuführen
Vorteile
•
Einfache Einstellung der Bemessungsströme zum
Heizen und zum Kühlen
•
Zuweisung einer eindeutigen Adresse des Dreh-
antriebs ohne die Gefahr, dass sich derselbe Wert bei
verschiedenen Drehantrieben wiederholt
•
Massenkonfiguration für schnelle Systeminbetrieb-
nahme
•
Direkte Betriebsüberwachung und Diagnose des
Drehantriebs
Funktionen
•
LCD-Display
•
6 Tasten für einfache Programmierung
•
7-poliges Anschlusskabel
Funktion
Das Frese COMBIFLOW Modbus-Programmiertool wird über
das spezielle 7-polige Kabel an den Drehantrieb angeschlos-
sen. Das Tool kann nur nach Anschluss an den Drehantrieb,
der auch als Stromversorgung dient, verwendet werden.
1
1.
AST20
2.
Frese 48-5398
3.
Zuglöseband
4.
Anschlusskabel (7- oder 6-polig)
www.frese.eu
Seite 1 von 7
2
4
3
loading

Verwandte Anleitungen für Frese COMBIFLOW

Inhaltszusammenfassung für Frese COMBIFLOW

  • Seite 1 Technote Seite 1 von 7 Frese COMBIFLOW Modbus-Programmiertool Beschreibung Das Frese COMBIFLOW Modbus-Programmiertool wird zur Konfiguration des Frese COMBIFLOW Modbus-Drehantriebs verwendet. Das Tool verfügt über ein LCD-Display und Tasten für die einfache Programmierung und das Auslesen der Daten des Drehantriebs sowie über ein Kabel für den schnellen Anschluss an den Drehantrieb.

  • Seite 2: Grundlegende Bedienung

    Technote Seite 2 von 7 Frese COMBIFLOW Modbus-Programmiertool Grundlegende Bedienung Sobald das Tool mit dem Drehantrieb verbunden wurde, wird ein Menü auf dem Bildschirm angezeigt. In der ersten Zeile wird der Gerätetyp AST20 und das Modbus-Kommunikationsprotokoll angezeigt. Die unteren Zeilen bilden die Auswahlliste (Menüpunkte).
  • Seite 3 Technote Seite 3 von 7 Frese COMBIFLOW Modbus-Programmiertool Menübaum Titelleiste Informationen zum angeschlossenen Gerät Online-Ansicht Sollwert: Stellung Anzeige des Ist-Sollwerts Ist-Stellung Relative Ist-Ventilstellung Override-Modus Override-Modus: Aus, Öffnen, Schließen, Stopp, Sollwert Konfiguration von Feldgeräten Öffnungsrichtung Öffnungsrichtung im Uhrzeigersinn (CW) oder gegen den Uhrzeigersinn (CCW)
  • Seite 4 Technote Seite 4 von 7 Frese COMBIFLOW Modbus-Programmiertool Massenkonfiguration Pfad: Massenkonfiguration • Durch Aktivieren dieser Funktion wird die Konfiguration (alle vom Benutzer einstellbaren Parameter) von einem Feldgerät (Drehantrieb) in den AST20 geladen und dort als „Vorlage“ gespeichert. • Die gespeicherte Konfiguration kann in 1..n Geräte (Drehantriebe) des gleichen Typs übernommen werden.

  • Seite 5: Technische Daten

    Technote Seite 5 von 7 Frese COMBIFLOW Modbus-Programmiertool Schritt 2: Nachdem die gewünschten Änderungen vorgenommen wurden, kann die Massenkonfiguration mit der ursprünglichen Konfiguration wieder aufgenommen werden, oder die geänderte Konfiguration kann durch erneute Aktivierung der „Massenkonfiguration“ als neue „Vorlagenkonfiguration“ verwendet werden.
  • Seite 6 Technote Seite 6 von 7 Frese COMBIFLOW Modbus-Programmiertool Schutzart Schutzart gemäß EN 60529 IP65 Sicherheitsklasse gemäß EN 60730 UV-Schutz-Teststufe IEC 60068-2-9, 1,13 kW/m , Verfahren B, 7 Zyklen Verschmutzungsgrad Umweltbedingungen IEC 60721-3-3 Temperatur -40…70 °C Temperaturbegrenzung bezüglich LCD -20…60 °C...
  • Seite 7 B. 6-poliges Kabel auf 7-poligem Stecker) kann den angeschlossenen Drehantrieb beschädigen. Wartung AST20-Handgeräte sind wartungsfrei. AST20-Handgeräte nicht öffnen. Frese Armaturen GmbH übernimmt keine Haftung für etwaige Fehler in Katalogen, Broschüren und anderen Drucksachen. Frese Armaturen GmbH Wir behalten uns das Recht vor, unsere Produkte ohne Theaterstr. 30-32 vorhergehende Ankündigung zu ändern.
