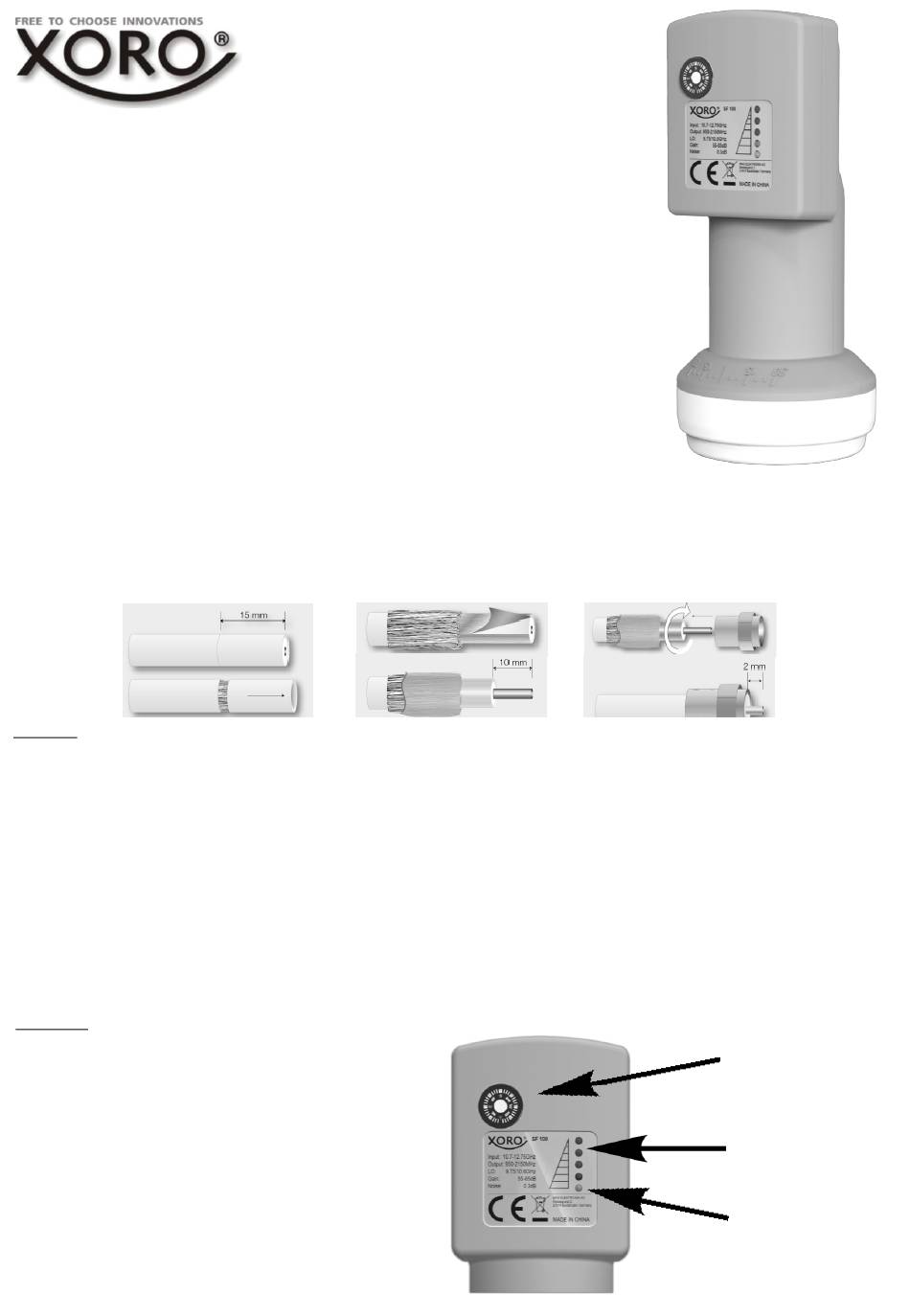

Xoro SF 100 Bedienungsanleitung

Das XORO SF 100 Single LNB ist für den portablen direkten Betrieb mit einem SAT
Empfänger geeignet. Das LNB besitzt einen Mini Kompass und einen integrierten
SAT Finder, der Ihnen die Empfangsqualität des eingestellten Satelliten anzeigt.
1. Montieren Sie das LNB mit dem Empfangskopf in Richtung des
Spiegels, nach Anleitung ihrer SAT Antenne.
2. Verschrauben Sie das Koaxialkabel handfest an den
3. F-Anschluss des LNB. Schieben Sie vorher die mitgelieferten
Wetterschutzkappe auf das Kabel.
4. Installieren Sie den mitgelieferten Wetterschutz über den F-Stecker
5. Verbinden Sie die Koaxialleitung direkt mit dem LNB Eingang
des SAT-Empfängers (LNB IN).
Montage der F-Stecker
Achten Sie darauf, dass das Drahtgeflecht des abisolierten Kabels nicht mit dem Innenleiter in Berührung kommt
(Kurzschluss-Gefahr). Der F-Stecker wird auf das Kabel aufgeschraubt. Die beiden F-Stecker werden am Receiver
bzw. am LNB nur von Hand angeschraubt.
Hinweis:
Der F-Stecker am LNB muss wetterfest abgedichtet werden. Sie können dafür den mitgelieferten Wetterschutz ver-
wenden. Bei vormontierten F-Steckern muss dafür einfach der innere Ring der Öffnung entfernt und vor der Montage
auf das Kabelende gesteckt werden.
SAT Finder
Im LNB befindet sich ein integrierter digitaler SAT Finder, der Ihnen bei der Feinausrichtung der Antenne behilflich
sein kann. Der SAT Finder wird über den SAT-Receiver mit Strom versorgt. Achten Sie daher bitte darauf, dass bei
ihrem Empfangsgerät die LNB-Spannung aktiv ist. Wie dies zu bewerkstelligen ist, erfahren Sie aus der Bedienungs-
anleitung ihres Empfangsgerätes! Ist alles korrekt angeschlossen leuchtet am LNB die untere LED dauerhaft.
Hinweise:
Der eingebaute SAT Finder kann nicht anzeigen auf
welchen Satelliten die Antenne ausgerichtet ist,
sondern zeigt ihnen lediglich die Empfangsqualität
des anliegenden SAT Signals an. Achten Sie zudem
darauf, dass Sie beim Ablesen bzw. Einstellen nicht
den Spiegel oder das LNB verdecken.
Das LNB ist nicht für den dauerhaften Einsatz an
stationären SAT Anlagen konzipiert.
SF 100
Der integrierte Kompass hilft
ihnen bei der Ausrichtung
der SAT Antenne
Anhand der 4 oberen LED´s
können Sie die Signalqualität
ablesen
Die untere LED zeigt den
Bereitschaftszustand an und
leuchtet im Betrieb dauerhaft
