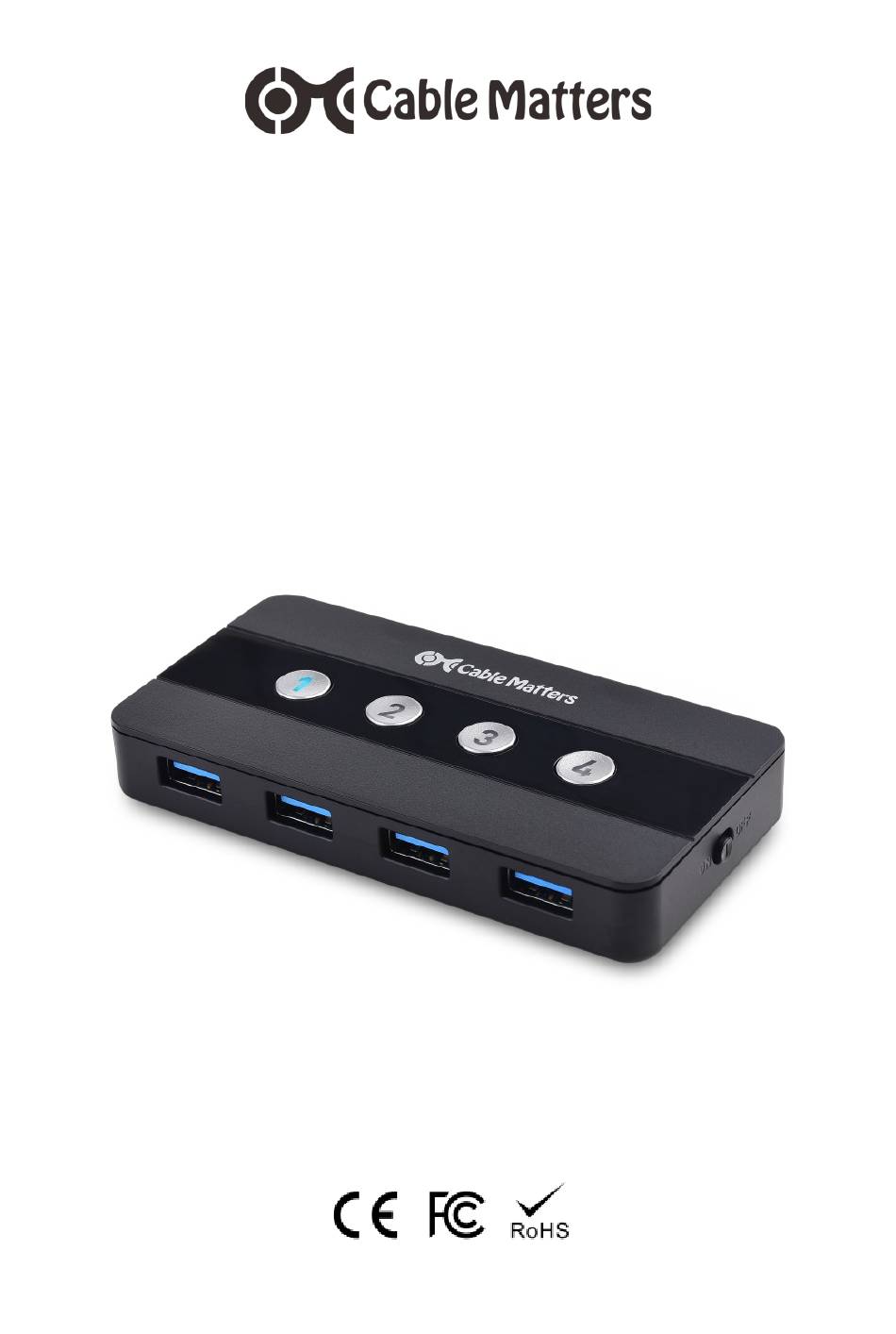

- Seite 1 4-Port USB 3.0 Switch with Remote Control Model/Modèle/Modell/Modello/Modelo/型番 202060 User Manual www.cablematters.com...
- Seite 2 4-Port USB 3.0 Switch with Remote Control English……………………………………...…….….… 1 Français……………………………………...…….……9 Deutsch ………………………………………….……. 17 Español……………………………………...….….……25 Italiano……………………………………...……..…… 33 日本語……………………………………...……..….… 41 www.cablematters.com...
-
Seite 3: Fcc Compliance Statement
Cable Matters. Where they occur, these references are for illustrative purposes only and do not represent an endorsement of a product or service by Cable Matters, or an endorsement of the product(s) to which this manual applies by the third-party company in question. Regard-... -
Seite 4: Product Overview
Note: All cables to connect USB devices to the Switch are sold separately 2.2 Product Description The Cable Matters® 4-Port USB 3.0 Switch is an ideal solution for sharing USB peripheral devices between 4 different computers. Connect the switch box over the Micro-B 3.0 port to USB-equipped computers with the provided Micro USB to USB A Cable. -
Seite 5: Product Features
Connect more USB Type C Computers by adding more USB-A to • USB-C adapters (Cable Matters 201022) or USB-C to USB Micro B 3.0 cables (Cable Matters 201006) Turn off/on the remote control by pressing and holding down the #1 •... -
Seite 6: Connection Instructions
4-Port USB 3.0 Switch with Remote Control 3. CONNECTION INSTRUCTIONS 3.1 Panel Diagram 4x Micro-B 3.0 ports for computers connection 1x USB-C port for power 4 Buttons on top for source switching, with blue LED light indicat- ing a valid control On/Off Switch 4x USB-A ports for USB peripherals Note: All cables to connect USB devices to the Switch are sold separately... -
Seite 7: Remote Installation
4-Port USB 3.0 Switch with Remote Control 3.2 Remote Installation Remove the insulating tab from the end of the battery and check that the battery is installed correctly Troubleshooting tips: Replace the battery • Make sure the Switch is turned on and remote control •... -
Seite 8: Troubleshooting Tips
4-Port USB 3.0 Switch with Remote Control 3.4 Troubleshooting Tips Verify that the Switch is On and all cables are securely connected • Verify that correct USB cables are connected: • USB-A to Micro-USB cable to the source computer USB-A/C to USB-C power cable to the USB-C port on the Switch USB devices to the USB-A ports on the Switch The LED light turns blue when the connected computer has •... - Seite 9 4-Port USB 3.0 Switch with Remote Control 4. Technical Specifications Model 202060 Switch Connections Micro-B Input 4 x Micro USB 3.0 Female USB-A Output 4 x USB-A 3.0 Female Power (optional) 1 x USB-C Female Remote Battery CR2023 Dimensions Switch (L x W x H) 4.3 x 2.1 x 0.6 Inches...
-
Seite 10: Warranty And Support
During this period, the products may be returned for repair, or replaced with equivalent products at our discretion. The warranty covers parts and labor costs only. Cable Matters does not warrant its products from defects or damages arising from misuse, abuse, altera- tion, or normal wear and tear. -
Seite 11: Déclaration De Conformité Fcc
Commutateur USB 3.0 4 ports avec télécommande 1. Introduction 1.1 Introduction Merci pour votre achat chez Cable Matters® Inc, l’entreprise de la « Connectivité fiable ». Ce manuel d’utilisateur présente une vue générale de toutes les fonction- nalités et de l’installation du Commutateur USB 3.0 4 ports avec télécommande... -
Seite 12: Vue Générale Du Produit
Note : Les câbles destinés à brancher les appareils USB au Commutateur sont tous vendus séparément 2.2 Description du produit Le Commutateur 4 Ports USB 3.0 de Cable Matters® est une solution idéale pour partager des périphériques USB avec 4 ordinateurs différents. Branchez le boîtier du com- mutateur via le port micro-B 3.0 aux ports USB des ordi-... -
Seite 13: Fonctionnalités Du Produit
Plug-and-play, pas besoin de driver • Ajoutez un adaptateur USB vers HDMI (vendu séparé- • ment, Cable Matters 103046) pour partager un flux vidéo (Windows uniquement) Branchez un port USB C de votre ordinateur grâce à • l’adaptateur USB-A vers USB-C (inclus) Branchez davantage d’ordinateurs USB-C en ajoutant... - Seite 14 Commutateur USB 3.0 4 ports avec télécommande 3. INSTRUCTION DE BRANCHEMENT 3.1 Schéma des panneaux 4x ports Micro-B 3.0 pour brancher des ordinateurs 1x port USB-C pour l’alimentation 4 boutons sur le dessus pour passer d’une source à l’autre, avec une lumière LED bleue qui indique l’appareil qui a le contrôle Interrupteur On/Off 4x ports USB-A pour les périphériques USB...
-
Seite 15: Mise En Service De La Télécommande
Commutateur USB 3.0 4 ports avec télécommande 3.2 Mise en service de la télécommande Retirez le capot isolant à l’arrière de la batterie et vérifiez que celle-ci est installée correctement Conseils de dépannage : Remplacez la batterie • Assurez-vous que le Commutateur est allumé et •... - Seite 16 Commutateur USB 3.0 4 ports avec télécommande 3.4 Conseils de dépannage • Vérifiez que le Commutateur est bien allumé et que tous les câbles sont bien branchés • Vérifiez que les câbles USB utilisés sont les bons : Câble USB-A vers Micro-USB vers ordinateur source Câble d’alimentation USB-A/C vers USB-C branché...
- Seite 17 Commutateur USB 3.0 4 ports avec télécommande 4. Caractéristiques techniques Modèle 202060 Connectique du commutateur Entrée Micro-B 4 x Micro USB 3.0 fe- melle Sortie USB-A 4 x USB-A 3.0 femelle Alimentation (en option) 1 x USB-C femelle Batterie de la télécommande...
-
Seite 18: Informations De Garantie
être retournés pour réparation ou remplacement par des pro- duits équivalents, à notre discrétion. La garantie ne couvre que les pièces et les frais de main d’œuvre. Cable Matters ne formule, con- cernant ses produits, aucune garantie relative aux défauts ou aux dommages résultant d’une utilisation erronée ou abusive, d’altération... -
Seite 19: Einführung
In dieser Anleitung werden eventuell Markenzeichen, eingetragene Marken und andere geschützte Bezeichnungen und/oder Symbole von Drittanbietern erwähnt, die in keiner Weise mit Cable Matters in Verbindung stehen. In einem solchen Fall dienen diese Angaben ausschließlich Veranschaulichungszwecken und stellen keine Empfehlung eines Produkts... -
Seite 20: Produktübersicht
Hinweis: Alle Kabel zum Anschluss von USB-Geräten an den Schalter sind separat erhältlich. 2.2 Produktbeschreibung Der USB-3.0-Schalter mit 4 Anschlüssen von Cable Matters® ist eine ideale Lösung zur gemeinsamen Nutzung von USB- Peripheriegeräten durch 4 verschiedene Computer. Die Schalterdose wird über den Micro-B-3.0-Anschluss mit dem mitgelieferten Micro-USB-zu-USB-A-Kabel an USB-fähige... -
Seite 21: Produktmerkmale
USB-C-Stromanschluss für Signalverstärkung und verbesserte Kompatibilität. Sofort betriebsbereit, kein Treiber erforderlich. • Videowiedergabe durch zusätzlichen USB-zu-HDMI- • Adapter (separat erhältlich als Cable Matters 103046) (nur Windows). Verbindung eines USB-C-Anschlusses Ihres Computers • mit USB-A-zu-USB-C-Adapter (mitgeliefert). Anschluss mehrerer USB-C-Computer mit zusätzlichen •... -
Seite 22: Anschlusshinweise
USB-3.0-Schalter mit 4 Anschlüssen und Fernbedienung 3. ANSCHLUSSHINWEISE 3.1 Anschlussbelegung 4 Micro-B-3.0-Anschlüsse zur Verbindung mit Computern 1 USB-C-Anschluss für Strom 4 Tasten oben zur Quellenumschaltung, mit blauer LED zur Anzeige einer aktiven Steuerung Ein-/Ausschalter 4 USB-A-Anschlüsse für USB-Peripheriegeräte Hinweis: Alle Kabel zum Anschluss von USB-Geräten an den Schalter sind separat erhältlich. -
Seite 23: Fernbedienung
USB-3.0-Schalter mit 4 Anschlüssen und Fernbedienung 3.2 Fernbedienung Entfernen Sie die Isolierlasche vom Ende der Batterie und vergewissern Sie sich, dass die Batterie korrekt eingelegt ist Tipps zur Fehlerbehebung: • Tauschen Sie die Batterie aus. • Vergewissern Sie sich, dass der Schalter eingeschaltet und die Fernbedienung am Schalter nicht ausgeschaltet ist. - Seite 24 USB-3.0-Schalter mit 4 Anschlüssen und Fernbedienung 3.4 Fehlerbehebung • Vergewissern Sie sich, dass der Schalter eingeschaltet ist und alle Kabel sicher befestigt sind. • Vergewissern Sie sich, dass die richtigen USB-Kabel angeschlossen sind: USB-A-zu-Micro-USB-Kabel am Quellcomputer • USB-A/C-zu-USB-C-Stromkabel am USB-C-Anschluss am Schalter USB-Geräte an den USB-A-Anschlüssen am Schalter •...
-
Seite 25: Abmessungen
USB-3.0-Schalter mit 4 Anschlüssen und Fernbedienung 4. Technische Daten für Modell 202060 Schalteranschlüsse Micro-B-Eingang 4 Buchsen Micro USB 3.0 USB-A-Ausgang 4 Buchsen USB-A 3.0 Stromversorgung (optional) 1 Buchse USB-C Batterie der Fernbedienung CR2023 Abmessungen Schalter (L x B x H) -
Seite 26: Kundendienst Und Kontaktinformationen
Während dieses Zeitraums können die Produkte zur Reparatur zurückgeschickt oder auf unser Ermessen durch gleichwertige Produkte ersetzt werden. Die Garantie deckt nur Kosten für Teile und Arbeit ab. Cable Matters gibt keine Garantie auf Defekte oder Schäden seiner Produkte aufgrund von Fehlgebrauch, Missbrauch, Modifizierungen oder normalem Verschleiß. - Seite 27 Este manual puede hacer referencia a marcas comerciales, marcas registradas y otros nombres o símbolos protegidos de terceros que no están relacionados en modo alguno con Cable Matters. En los casos en que aparezcan tales referencias, tendrán solamente fines ilustrativos y no representarán el aval de un producto o servicio por parte de Cable...
-
Seite 28: Visión General Del Producto
Nota: Todos los cables para conectar los dispositivos USB al conmutador se venden por separado 2.2 Descripción del producto El conmutador de 4 puertos USB 3.0 Cable Matters® es una solución ideal para compartir dispositivos periféricos USB entre 4 ordenadores diferentes. Conecta el conmuta- dor a través del puerto Micro-B 3.0 a los ordenadores con... -
Seite 29: Características Del Producto
Conexión Plug and Play, no requiere controladores • Añade un adaptador de USB a HDMI (de venta por sepa- • rado, Cable Matters 103046) para compartir vídeo (solo Windows) Conecta un puerto USB-C de tu ordenador a través del •... - Seite 30 Conmutador de 4 puertos USB 3.0 con mando a distancia 3 INSTRUCCIONES DE CONEXIÓN 3.1 Diagrama de paneles 4 puertos Micro-B 3.0 para conectar ordenadores 1 puerto USB-C para la alimentación 4 botones en la parte superior para conmutar la fuente, con luz LED azul que indica un control válido Interruptor de encendido/apagado 4 puertos USB-A para periféricos USB...
-
Seite 31: Instalación Del Mando A Distancia
Conmutador de 4 puertos USB 3.0 con mando a distancia 3.2 Instalación del mando a distancia Retira la lengüeta aislante del extremo de la pila y comprueba que esté colocada correctamente Consejos para la solución de problemas • Cambia la pila •... -
Seite 32: Consejos Para La Solución De Problemas
Conmutador de 4 puertos USB 3.0 con mando a distancia 3.4 Consejos para la solución de problemas • Comprueba que el conmutador esté encendido y que todos los cables estén bien conectados • Comprueba que estén conectados los cables USB correctos: Cable de USB-A a Micro-USB al ordenador de origen •... -
Seite 33: Medio Ambiente
Conmutador de 4 puertos USB 3.0 con mando a distancia 4. Especificaciones técnicas Modelo 202060 Conexiones del conmutador Entrada Micro-B 4 Micro USB 3.0 Hembra Salida USB-A 4 USB-A 3.0 Hembra Alimentación (opcional) 1 USB-C Hembra Pila del mando CR2023 Tamaño... -
Seite 34: Información Sobre La Garantía
La garantía solamente cubre las piezas y los costes de mano de obra. Cable Matters no garantiza sus productos contra defectos o daños derivados del mal uso, abuso, alteración o desgaste normal. -
Seite 35: Dichiarazione Di Conformità Fcc
1.2 Copyright e marchi di fabbrica Cable Matters è un marchio di fabbrica registrato o un marchio di fabbrica di Cable Matters Inc. Tutti i diritti riservati. Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi titolari. Il presente manuale può fare riferimento a marchi di fabbrica, marchi di fabbrica registrati e altri nomi e/o simboli brevettati di terzi non collegati in alcun modo a Cable Matters. -
Seite 36: Panoramica Di Prodotto
Nota bene: tutti i cavi per il collegamento dei dispositivi USB allo Switch sono venduti separatamente 2.2 Descrizione del prodotto Lo Switch 4 porte USB 3.0 Cable Matters® è la soluzione ideale per la condivisione di dispositivi USB tra 4 computer diversi. Servirsi della porta Micro-B 3.0 per collegare lo switch box a computer dotati di USB con il cavo da Micro USB a USB A in dotazione. -
Seite 37: Caratteristiche Del Prodotto
USB-A a USB-C (in dotazione) • Collegare più computer USB Tipo C aggiungendo più adattatori da USB-A a USB-C (Cable Matters 201022) o cavi da USB-C a USB Micro B 3.0 (Cable Matters 201006) • Spegnere/accendere il telecomando premendo i tasti 1 e 3 sullo Switch e mantenendo la pressione per 5 secondi www.cablematters.com... - Seite 38 Switch 4 porte USB 3.0 con telecomando 3 ISTRUZIONI PER LA CONNESSIONE 3.1 Schema 4 porte Micro-B 3.0 per il collegamento al computer 1 porta USB-C di alimentazione 4 pulsanti in alto per la commutazione delle fonti, con un LED blu a indicare un controllo valido Interruttore On/Off 4 porte USB-A per periferiche USB...
-
Seite 39: Installazione Del Telecomando
Switch 4 porte USB 3.0 con telecomando 3.2 Installazione del telecomando Rimuovere la linguetta isolante dall’estremità della batteria e assicurarsi che quest’ultima sia installata correttamente Risoluzione di problemi: Sostituire la batteria • • Assicurarsi che lo Switch sia acceso e che il telecomando non sia spento a livello dello Switc 3.3 Istruzioni per la connessione Spegnere tutti i dispositivi sorgente... -
Seite 40: Risoluzione Di Problemi
Switch 4 porte USB 3.0 con telecomando 3.4 Risoluzione di problemi Assicurarsi che lo Switch sia On e che tutti i cavi siano • connessi correttamente Assicurarsi che siano connessi i giusti cavi USB: cavo • da USB-A a Micro-USB al computer sorgente cavo di alimentazione da USB-A/C a USB-C alla porta USB-C sullo Switch;... - Seite 41 Switch 4 porte USB 3.0 con telecomando 4. Specifiche tecniche Modello 202060 Connessioni dello Switch Ingresso Micro-B 4 x Micro USB 3.0 femmina Uscita USB-A 4 x USB-A 3.0 femmina Alimentazione (optional) 1 x USB-C femmina Batteria del telecomando CR2023...
-
Seite 42: Informazioni Sulla Garanzia
5.2 Informazioni sulla garanzia Questo prodotto è coperto da una garanzia limitata di un anno. Cable Matters garantisce che i suoi prodotti sono privi di difetti di fabbrica e di manodopera per il periodo indicato, a partire dalla data di acquisto originale. Nell’ambito di questo periodo, i prodotti possono essere resi per essere riparati o sostituiti con prodotti equivalenti, a nostra discrezione. - Seite 43 4ポート USB 3.0 スイッチ リモコン付属 1. 紹介 1.1 紹介 「高信頼度の接続」会社Cable Matters Inc.をご利用頂き、ありがと うございます！本取扱説明書は、下記商品の機能やインストールの概 要を示しています。 4ポート USB 3.0 スイッチ リモコン付属 ご使用の前にこの取扱説明書をお読みになり、以後参照できるよう、 大切に保管してください。何かご質問がございましたら、お気軽に support-jp@cablematters.comまでご連絡ください。 1.2 著作権及び商標 Cable MattersはCable Matters Inc.の商標又は登録商標であり、す べての権利は保持されています。その他すべてのブランド名、製品 名、商標、及び登録商品は、それぞれの所有者に属します。 本取扱説明書に記載されている、Cable Mattersと一切関係のないサードパーティ 企業の商標、登録商標、およびその他の保護された名前および/または記号など参 照用の内容がある場合があります。これらの参照について、説明のみを目的とす るものであり、Cable Mattersは、製品またはサービスの推奨、または関連のサー ドパーティ企業による製品の推奨を含め、明示的にも黙示的にも保証しません。 Cable Mattersは、本取扱説明書および関連文書に含まれるすべての商標、登録商 標、サービスマーク、およびその他の保護された名前および/または記号がそれぞ れの所有者に属することを示します。...
- Seite 44 4 x Micro-USB 3.0 USB-A 3.0 変換ケーブル 1 x USB-C（オス） USB-A（メス） 変換アダプタ 1 x リモコン(電池付き) 1 x 取扱説明書 ご注意：USBデバイスを本スイッチに接続用のすべてのケーブルが別売り です。 2.2 商品の説明 本Cable Matters® 4ポート USB 3.0 スイッチが4台異なるパソコン 間でUSB周辺機器を共有するための理想的な選択です。付属された Micro USB USB A 変換ケーブルを使用して、本スイッチにある Micro-B 3.0ポートをUSB パソコンに接続します。デバイスの抜き 差しの必要がなく、リモコンのボタンを押すだけで、接続されたデ バイスに簡単にアクセスできます。 www.cablematters.com...
- Seite 45 • 軽量のリモコン又はスイッチ本体にあるボタンを押すだけで、4台 のパソコンを切り替える • スイッチ本体のLEDライトは、接続されているそのパソコンがすべ ての周辺機器にアクセスできることを示す • 外部電源が不要なバスパワーに対応、オプションのUSB-C電源ポー トで信号を増強し、互換性を向上できる • ドライバーが不要なプラグアンドプレイをサポート • 別売りのUSB HDMI 変換アダプタ（Cable Matters 103046）で外部 ディスプレイに接続可能（Windowsのみ対応） • 付属されたUSB-C（オス） USB-A（メス） 変換アダプタを使用し て、USB-Cパソコンに接続可能 • より多いUSB-Cパソコンに接続するには、別売りのUSB-C（オス） USB-A（メス） 変換アダプタ（Cable Matters 201005）又はUSB-C USB Micro B 3.0変換ケーブル（Cable Matters 201006）の追加が お勧め • スイッチ本体にある＃1と＃3ボタンを同時に5秒間押し続けて、リ モコンの電源をオフ/オンにする www.cablematters.com...
- Seite 46 4ポート USB 3.0 スイッチ リモコン付属 3. 接続と操作 3.1 各部の名称 4x Micro-B 3.0 ポート：パソコンを接続用 1x USB-C ポート：電源を接続用 4つのボタン：ソースを切り替え用、ブルーLEDは有効になるこ とを示す オン/オフスイッチ 4x USB-A ポート：USB周辺機器を接続用 ご注意：USBデバイスを本スイッチに接続用のすべてのケーブルが別売りです。 www.cablematters.com...
- Seite 47 4ポート USB 3.0 スイッチ リモコン付属 3.2 リモコンの使用 電池の絶縁シートを取り外して、電池が正しく取り付け られていることをご確認ください。 故障診断 • 電池を交換 • スイッチがオンになること、スイッチにあるリモート コントロール機能がオンになることをご確認 3.3 接続の手順 1) すべてのソース機器の電源をオフにする 2) デバイスを接続する前に、本スイッチが「オフ」になっていること を確認 3) 接続されたデバイスに外部電源が必要かどうかを確認 4) 本スイッチを付属されたMicro-USB USB-A変換ケーブルで最大4台の USB-A を搭載したパソコンに接続 5) 本スイッチをUSB-A ポートで最大4台のUSB周辺機器に接続 www.cablematters.com...
- Seite 48 4ポート USB 3.0 スイッチ リモコン付属 3.4 故障診断 • スイッチがオンになっていることとすべてのケーブルがしっかり と接続されていることをご確認 • 正しいUSBケーブルが接続されていることをご確認： USB-A Micro-USB変換ケーブルがソースパソコンに接続されてい る USB-A/C USB-C電源ケーブルがスイッチにあるUSB-Cポートに接 続されている USBデバイスがスイッチにあるUSB-Aポートに接続されている • 接続されたパソコンがすべてのUSBデバイスを制御できるように なると、LEDライトがブルーに変わる • LEDライトが高速で点滅する場合は、リモコンがオフになってい ることを示す、LEDライトがゆっくり点滅する場合は、リモコン がオンになっていることを示す • パソコンがUSBデバイスを認識できない場合は、オプションのUSB -C電源ポートを電源ケーブルと電源（別売り）に接続してみる • ハードドライブ、フラッシュドライブ、カードリーダーなどの高 消費電力のUSBデバイスに外部電源を接続する必要がある • パソコンに接続されているUSBデバイスにドライバーのインス トールが必要かどうかをご確認 • 各ケーブル及びデバイスを直接に他の機種でテスト • すべての接続を再接続し、又はスイッチを再起動 お問い合わせ先：support-jp@cablematters.com www.cablematters.com...
- Seite 49 4ポート USB 3.0 スイッチ リモコン付属 4. 技術仕様 型番202060 スイッチの端子 Micro-B 入力 4 x Micro USB 3.0 メス USB-A 出力 4 x USB-A 3.0 メス 電源(オプション) 1 x USB-C メス リモコン電池 CR2023 寸法 スイッチ本体 (L x W x H) 10.8 x 5.4 x 1.6 cm スイッチの重さ...
- Seite 50 4ポート USB 3.0 スイッチ リモコン付属 5. 保証とサポート 5.1 カスタマーサポートと連絡先情報 Cable Matters は業界をリードする安心な無期限技術サポートを承諾 の不可欠な部分として提供しています。ご質問がございましたら、お 気軽にsupport-jp@cablematters.comまでご連絡ください。 5.2 保証情報 保証期間は一年間となります。商品をご購入してから一年間以内に、 部品及び製造上の欠陥で問題が発生した場合は修理又は交換をサポー トします。使用上の誤りなどお客様の責による故障、お客様自身及び 弊社以外の第三者の改造、部品交換、規格外使用による故障や通常の 摩耗や損傷などは保証期間以内でも、保証対象外となりますので、何 卒ご了承ください。 5.3 責任の制限 いかなる場合においても、Cable Matters Inc.（全体従業員、取締 役、社員や代理人）は、本製品の使用、使用した結果、又は使用でき なかった結果から生じるすべての損害（業務利益の損失、業務の中 断、又は業務情報の損失を含む派生的損害を含むがそれに限定されな い）に対し、Cable Mattersがそのような損害の発生する可能性を通 告されていた場合でも、一切責任を負いません。管轄区域によって は、付随的又は派生的損害の除外又は制限を認めていない場合がある ため、上記の制限又は除外はお客様に適用されないことがあります。 Cable Matters®はCable Matters Inc.の商標又は登録商標であり、す べての権利は保持されています。 www.cablematters.com...
