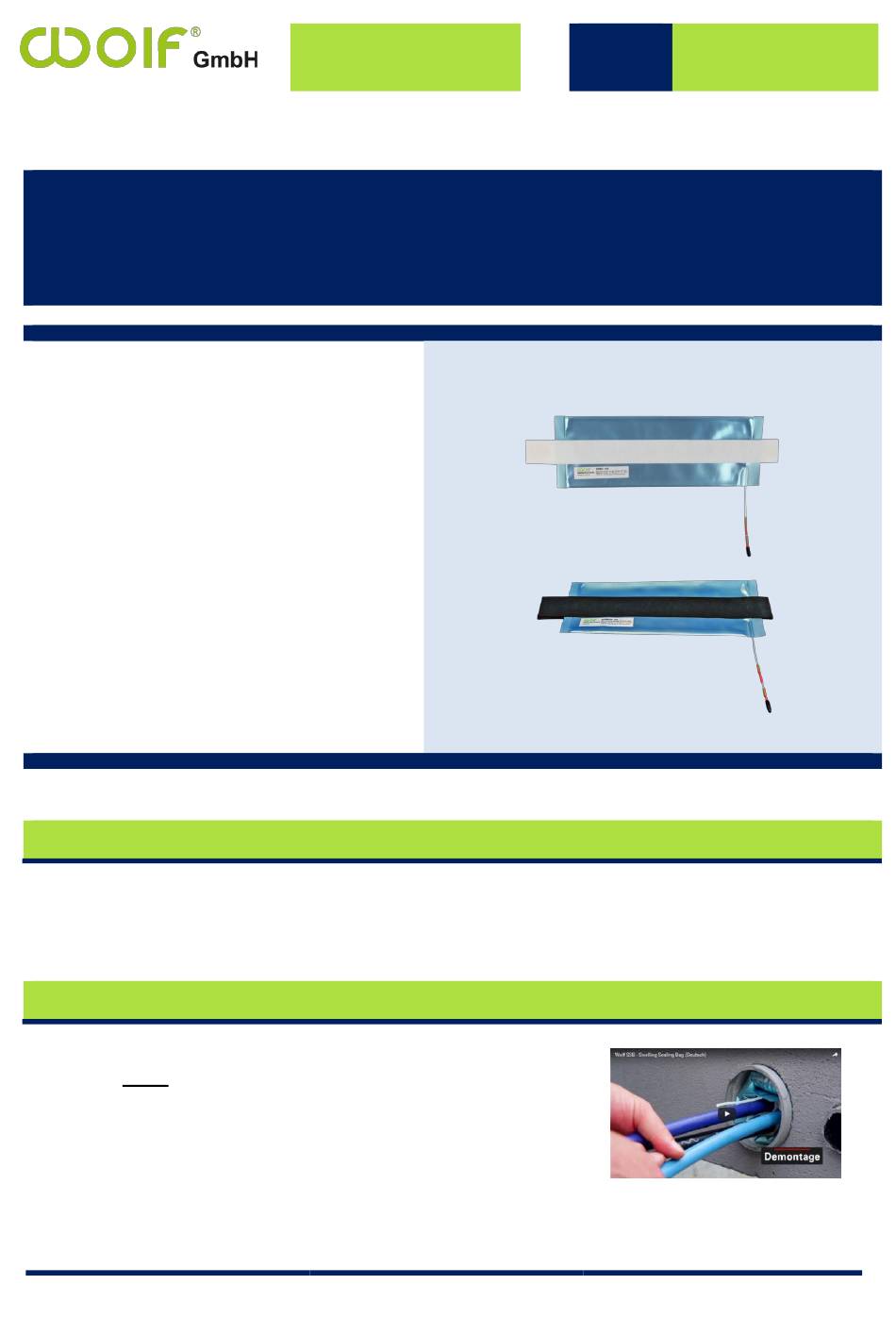

05 | 5.4 Abdichttechnik Teil 5.4: Montage-Kurzanweisung SSB2 & ZKSB2 Typ: Art. Nr. 19.1 und 19.2 SSB2 L (Quellvlies-Beschichtung) Art. Nr. 19.3 und 19.4 ZKSB2 L (Zellkautschuk-Beschichtung) Abdichtkissen mit Quellvlies 19.1 und 19.2 SSB2 L Abdichtkissen mit Zellkautschuk 19.3 und 19.4 ZKSB2 L Nachträgliches Abdichten von belegten Rohren oder Leerrohren...
Seite 2
Sicherheitshinweise Druckbefüllung Anforderungen an die Einfülleinrichtung • Füllleistung ≤ 20 l/min Achtung: • automatische Druckabschaltung oder Beachten Sie unsere Sicherheitshinweise für den Umgang mit Abdichtelementen aus Aluminium- Druckmanometer 0 bis 4 bar • Genauigkeit der Fülldruckanzeige im Bereich Kunststoff- Verbundfolie. 0,5 bis 3,5 bar (Toleranz ±...
Zubehör bei Mehrfachbelegung Quellvlies-/Zellkautschuk-Abdichtstern für 1 bis 4 Kabel Geringe Kabelbelegungsdichte Hohe Kabelbelegungsdichte Art. Nr. 22.5 QV-MADS Art. Nr. 22.5 QV-MADS Art. Nr. 24.5 ZK-MADS Kabel-Ø Kabel-Ø QV 4,2 x 50 x 100 2,0 x 50 x100 < 15 mm <...
Nr. 7 Sprühflasche oder gleichwertige Gefäße (für ZKSB2-L) Art. Nr. 40.2 Sprühflasche für Spülmittel-Wasser-Gemisch oder Art. Nr. 40.1 Gleitmittel-Tube zur bauseitigen Wasser-Spülmittelgemisch-Nutzung. Montage (Überblick) SSB2 und ZKSB2 mit der Typkennzeichnung außen vom Verschluss-Ende über einen Dorn wickeln und Restluft auspressen. ZKSB2 und ZK-MADS-Abdichtstern beidseitig mit Gleitmittel Wasser-Spülmittelgemisch einsprühen.
Seite 5
Abdichtstern aus PP, 3 Kammern, quellvlies- oder zellkautschukbeschichtet 22.9 QV-ADS-3K bzw. 24.9 ZK-ADS-3K Kabel mittels Kabel- oder Rohrstück aufspreizen. Kabel oder Dummy-Rohr in die Kammern des Abdichtsterns einlegen und Abdichtstern bis ca. 3 cm unter das Abdichtkissen schieben. 2 Kabel + 1 Dummy-Rohr 3 Kabel Quellvlies-/Zellkautschuk-Abdichtstern mit 4 Kammern 22.5 QV-MADS-K…...
Seite 6
Abdichtbereich minimal Die Vorgabe «Abdichtbereich Belegung minimal» (s. Tabelle WO MA 05_2.1) muss mit der vorhandenen Belegung erfüllt sein. Andernfalls muss zusätzlich ein Dummy-Rohr verwendet werden. Dummy-Rohr 32 DR mit Quellvlies-Dichtband selbstklebend 22.2 QV-DBK oder Zellkautschuk-Dichtband selbstklebend 24.2 ZK-DBK Selbstklebendes Dichtband in Länge von ca. 4 x Dummy-Rohr-Ø um das Dummyrohr wickeln und ankleben.
Seite 7
− Momentstecknippel [4] abkoppeln. − Schritte 2 und 3 2 Druckdichtes Verpressen − Wolf-Crimpzange mittig auf Crimphülse (6) aufsetzen und so lange drücken, bis der für diese Anwendung voreingestellte Ratschenmechanismus die letzte Raststufe überwunden hat und sich die Zange von alleine öffnet (Zwangsvollendung) 3 Einfülladapter entfernen...
Alternative: selbstklebendes Zellkautschuk-Dichtband abziehen und durch neues austauschen. • Montage nach Abs. III Gewährleistung der Dichtigkeit Die geringe Leckrate des Abdichtkissens von ≤ 2,7 mbarl/Jahr (= lange Brauchbarkeitsdauer) ist nur bei nachweislicher Verwendung der Original-Wolf-Crimpzange Art.-Nr. 19.1 BC gegeben. Hersteller Ihr Vertriebspartner Vertrieb national Vor Ort: Zazenhäuser Str.
