Inhaltszusammenfassung für FIAMA CG4_2

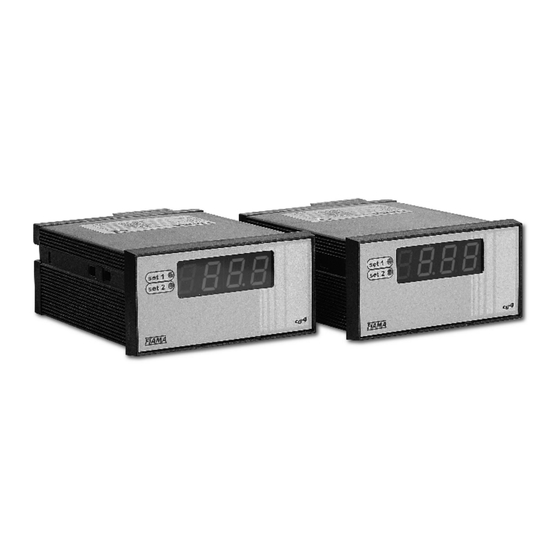

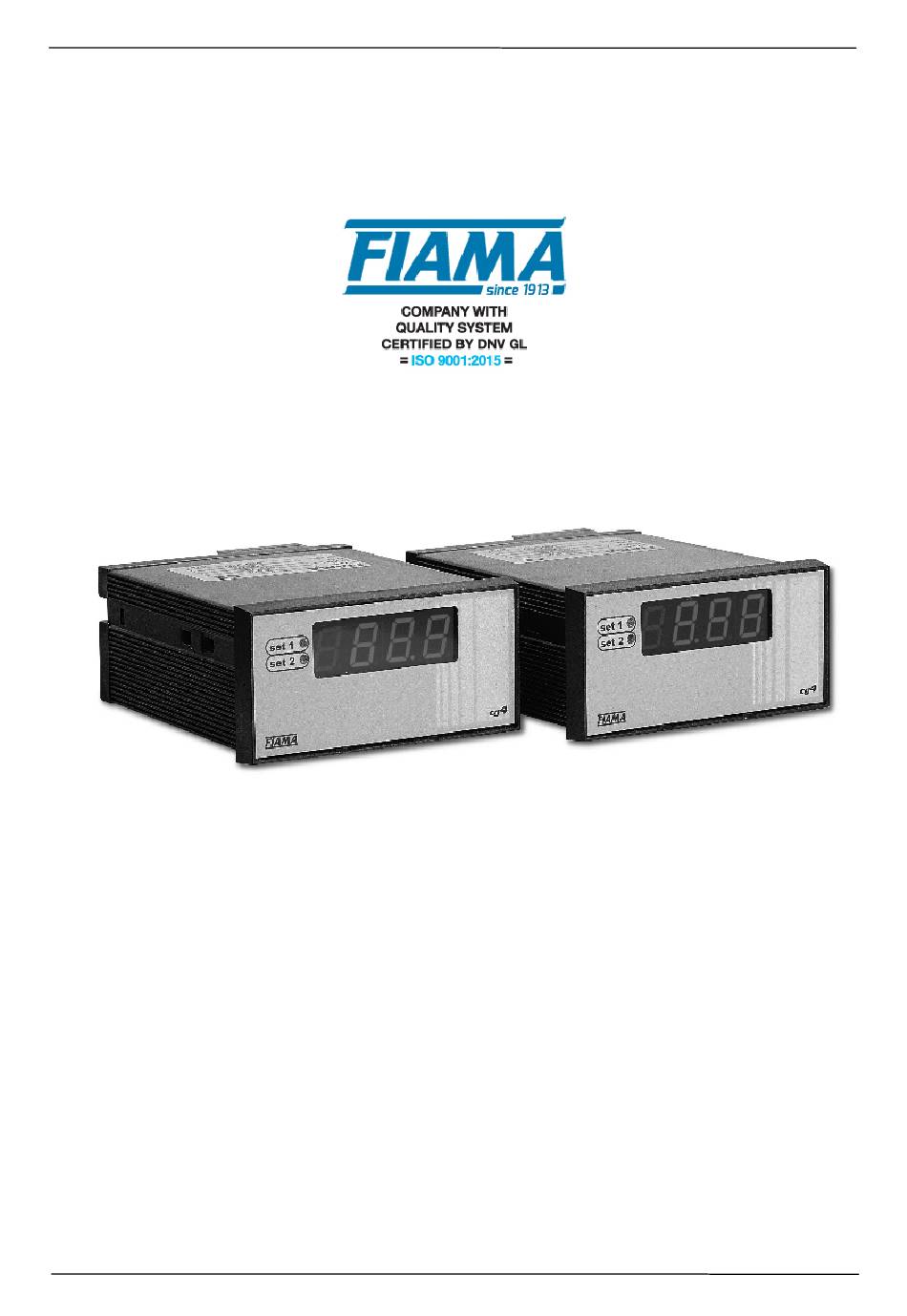

- Seite 1 CG4_2 Digitaltachometer mit Mikroprozessor BETRIEBSANLEITUNGEN UND INSTANDHALTUNG DIGITALTACHOMETER MIT MIKROPROZESSOR UND ZWEI GRENZWERTKONTAKTEN “CG4_2” Data:30/03/01 Codice: CG4_2 Rev.: 1.0 pag 1/8...
- Seite 2 2014/35/EU Niederspannung LVD Instandhaltung Eventuelle Reparaturen sind nur durch Fachpersonal FIAMA durchzuführen. Spannung entnehmen bevor man die innere Teile erreicht. Die äußere Teile sauber halten mit einem weichen Lumpen befeuchtet mit Äthylalkohol oder Wasser. Nicht Lösungsmittel benutzen die von Kohlenwasserstoff (Trichloräthylen, Benzin, Verdünnungsmittel, u.s.w.) stammen: der Gebrauch von diesen Mittel gefärdet die mechanische Zuverlässigkeit des Gerätes.
- Seite 3 Digitaltachometer mit Mikroprozessor Beschreibung Das Gerät CG4_2 ist ein auf Mikroprozessor programmierbarer Tachometer mit 4-stelligem Display, der Signale von Sensoren mit Freguenzausgang wie Encoder, Proximity, Namur, Pick-up mit zwei Grenzwertkontakten verarbeitet. Das Modell CG4-2 spricht auf zwei Relais mit programmierbaren Schwellen an.
- Seite 4 5. Danach die elektrische Verbindung ausführen. Für den Einbau von mehreren Geräten nebeneinander muß der Achsialabstand, wie in der Zeichnung illustriert, respekiert werden. Die Werte A und B sind lesbar in den Abmessungen vorhanden in der Betriebsanleitung. Data:30/03/01 Codice: CG4_2 Rev.: 1.0 pag 4/8...
- Seite 5 Durch die Taste wählen Sie den gewünschten Anzeigemodus: PGM drücken, wird die Schrift Umdrehung/Min.: Wenn Sie auf dem Display angezeigt (Zahl der Umdrehungen). Drücken Sie PGM und programmieren Sie mit , bestätigen Sie mit PGM. Data:30/03/01 Codice: CG4_2 Rev.: 1.0 pag 5/8...
- Seite 6 Bei Einschaltung des Gerätes , um den Teil in Bewegung zu ermöglichen den Zustand zu ereichen, die Inbetriebsetzung der Relais bleibt gehemmt für eine gleiche Zeit wie die Eingestellte in der Konstante ausgedrückt in Sekunden.. Data:30/03/01 Codice: CG4_2 Rev.: 1.0 pag 6/8...
- Seite 7 Digitaltachometer mit Mikroprozessor Abmessungen Anschlußschema +12V 120Vac 0.5 Relais Relais A, 24Vdc 1A Set2 Set1 Meßfühler NPN, PNP, PUSH-PULL (max 60 mA) +12V Sensor NAMUR CG402 115Vac CG412 230Vac CG422 24Vac Sensor Pick-up CG432 12-30Vdc Data:30/03/01 Codice: CG4_2 Rev.: 1.0 pag 7/8...
-
Seite 8: Allgemeine Eigenschaften
Hersteller Jede Mitteilung zu den Hersteller an die folgende Adresse richten: FIAMA s.r.l., Via G. Di Vittorio, 5/A - 43016 San Pancrazio (Parma) - Italia Tel. (+39) 0521.672.341 - Fax. (+39) 0521.672.537 - e.mail: info@fiama.it - www.fiama.it FIAMA haftet nicht für Schaden an Personen oder Gegenstände die von Aufbrechungen, falschen und nicht entsprechenden Gebrauch des Gerätes kommen...
