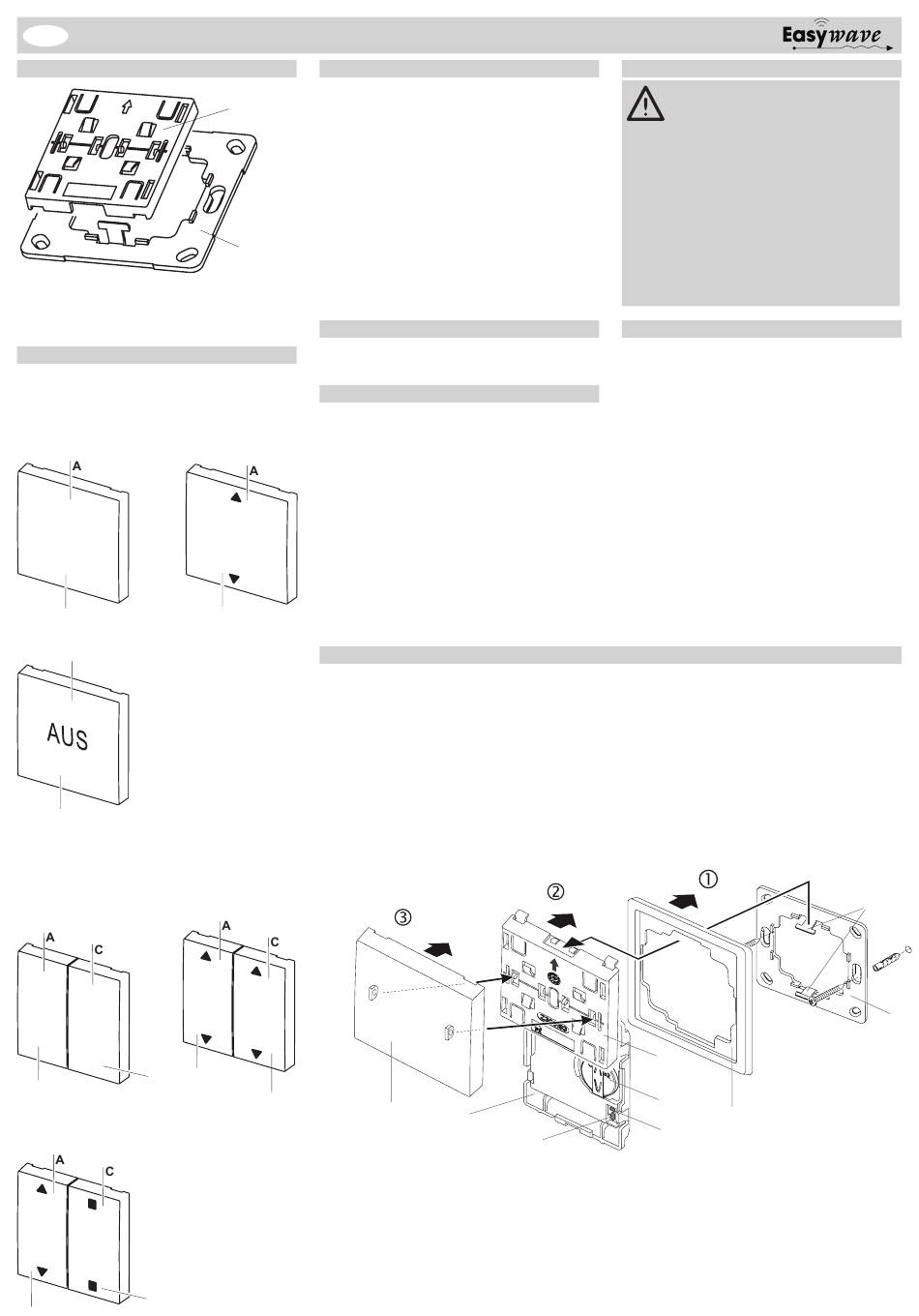

Easy wave RTS22E5002A11 Bedienungsanleitung

Wandtaster RTS22/23 Format 55 | RTS34/35 Format B6
DE
Ausführung
RTS22E5002A11
für
Einzelwippen
RTS22E5001A12
für Einzelwippe AUS
RTS23E5004A11 für
Doppelwippen
Anwendungsvarianten
EINZELWIPPEN
EIN/AUS IMPULS AUF/ZU
oder
2-Tast-Bedienung 2-Tast-Bedienung
RTS22-ACC-02-xxP RTS22-ACC-03-xxP
RTS34-ACC-01-xxP RTS34-ACC-02-xxP
B
AUS
2-Tast-Bedienung
RTS22-ACC-04-xxP
B
B
DOPPELWIPPEN
EIN/AUS AUF/ZU
(2x) oder
IMPULS
(4x) 2-Tast-Bedienung
2-Tast-Bedienung RTS23-ACC-02-xxP2
RTS23-ACC-01-xxP2 RTS35-ACC-02-xxP
RTS35-ACC-01-xxP
D
B
AUF/STOPP/ZU
3-Tast-Bedienung
RTS23-ACC-03-xxP2
RTS35-ACC-03-xxP
D
B
Technische Daten
Frequenz:
Sendemodul
Sendeleistung:
Modulation:
Codierung:
Spannungsversor.: 1x 3-V-Batterie, CR2032
Betriebstemperatur: -20 °C bis +60 °C
Reichweite:
Abmessungen:
Montage-
platte
Gewicht:
Lieferumfang
Sendemodul, Batterie CR2032, Montageplatte,
Befestigungsset, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie die Funk-Taster RTS22/23 und
RTS34/35 nur in trockenen Innenräumen zum
Schalten von Easywave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
B
Inbetriebnahme
1. Schrauben oder kleben Sie die Montageplatte
mit Hilfe der beiliegenden Schrauben und Dü-
bel oder der Klebepads an den Montageort.
Achtung: Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die Monta-
ge in einem Verteilerkasten, Gehäusen aus
Metall, in unmittelbarer Nähe von großen Me-
tallobjekten, auf dem Boden oder in dessen
Nähe.
2. Legen Sie die Batterie in das Sendemodul ein
(s. Abschnitt "Batterie einlegen / wechseln").
(2x)
B
D
868,30 MHz
1,29 mW
FSK
Easywave A/B, C/D
EasywavePlus (PTx)
im Freien: ca. 150 m
im Gebäude: ca. 30 m
Montageplatte:
71x71x1,8 mm
Taste:
Format 55: 55x55x10 mm
Format B6: 63x63x8 mm
34,0 g
B2
A
PTx
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der Funksteuerungen.
Betätigen Sie den Funk-Taster nur in Sichtweite
der zu steuernden Geräte! Personen könnten
ansonsten in Gefahr geraten!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Funk-Taster vor!
Lassen Sie nicht funktionierende Funk-Taster
vom Hersteller überprüfen.
Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.
Funktion
Die Funk-Taster RTS22/23 und RTS34/35 sind
für die Auf-Putz-Montage in trockenen Räumen
geeignet.
Die Taster mit dem Format-55 (RTS22 und
RTS23) passen in die meisten Abdeckrahmen mit
einem Ausschnittsmaß von 55x55 mm.
Die Taster Format-B6 (RTS34 und RTS35) sind
passend für die Busch-JägerSchalterprogram-
me: carat,solo, Busch-axcent und future linear.
Die Abdeckrahmen der entsprechenden Schalter-
programme sind nicht im Lieferumfang enthalten.
Mittels Tastendruck wird der Easywavecode
A/B/C/D gesendet und die angeschlossenen
Easywave-Funkempfänger entsprechend
rer ausgewählten Betriebsart EIN
IMPULS , AUF /ZU
(A/B/C/D) (A) (B)
STOPP /ZU
geschaltet.
(D) (B)
3. Setzen Sie den Abdeckrahmen auf die
Montageplatte und rasten Sie das Sende-
modul rechts und links auf die Rasthaken.
Der Pfeil auf dem Sendemodul muss nach
oben zeigen.
4. Stecken Sie die Wippe(n) auf das Sendemo-
dul.
5. Lernen Sie den Sendecode in den Funkemp-
fänger ein. Lesen Sie hierzu bitte die Bedie-
nungsanleitung des Empfängers.
B1
C
D
G
A Taste(n)
B1 Sendemodul Vorderseite
B2
Sendemodul Rückseite
PTx Lerntaste
C Batterie CR2032
D Abdeckrahmen
(nicht im Lieferumfang)
E Montageplatte
F Rasthaken
G Sende-LED
ih-
/AUS ,
(A) (B)
oder AUF /
(A)
F
E
