EVOXS RF6000 Kurzanleitung
Quicklinks

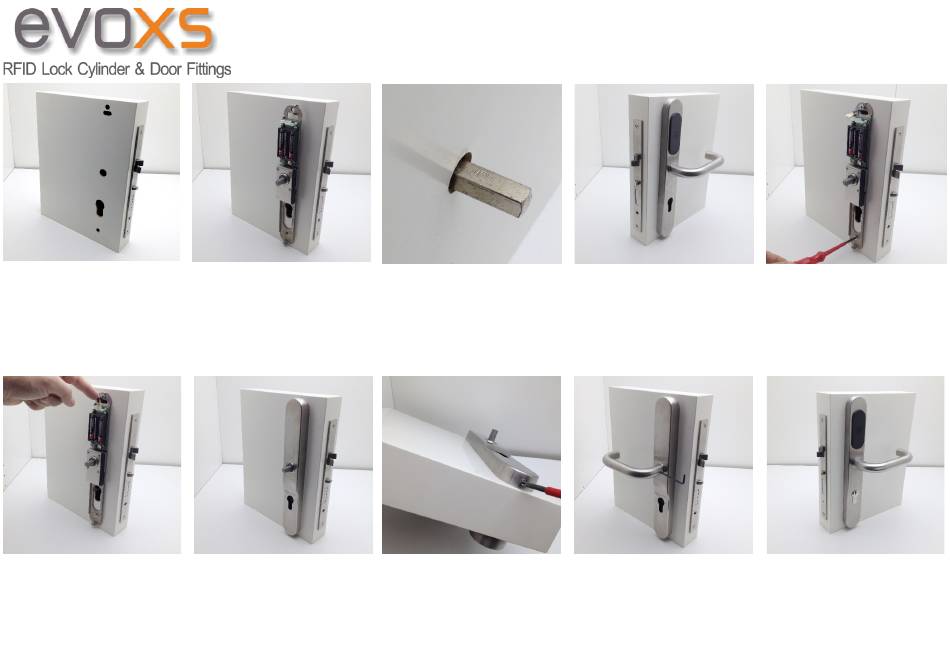

1.) Erforderliche Bohrungen
im Türblatt vornehmen
6.) Batterien 3 x AAA 1,5V einsetzen
und Stecker aufstecken.
Signalton nach ca. 10 Sekunden
2.) Innenteil aufsetzen
7.) Innere Abdeckung aufsetzen
3.) Schriftzug „TOP" nach oben drehen
8.) Halteschraube lösen bis die Ab-
deckung fest sitzt
Montage RF6000 / RF7000
4.) Außenbeschlag aufsetzen,
Kabel nach innen durchführen
DIN links/rechts siehe Seite 3
9.) Türdrücker aufsetzen und
festschrauben
5.) Beschläge miteinander
verschrauben
10.) Profilzylinder einsetzen und
festschrauben
Verwandte Anleitungen für EVOXS RF6000
Inhaltszusammenfassung für EVOXS RF6000
- Seite 1 Montage RF6000 / RF7000 2.) Innenteil aufsetzen 1.) Erforderliche Bohrungen 4.) Außenbeschlag aufsetzen, 5.) Beschläge miteinander 3.) Schriftzug „TOP“ nach oben drehen im Türblatt vornehmen Kabel nach innen durchführen verschrauben DIN links/rechts siehe Seite 3 6.) Batterien 3 x AAA 1,5V einsetzen 8.) Halteschraube lösen bis die Ab-...
- Seite 2 Bohrschablone RF6000 / RF7000 133mm 120mm 72mm 253mm...
- Seite 3 FUNKTION Der RFID-Beschlag dient als Schlüsselersatz und kann in Verbindung mit weiteren Beschlägen wie ein Schließsystem behandelt werden. Bei mehreren RFID-Beschlägen (RF6000, RF7000, RF6000-92, RF6100-…) in einem Gebäude ist eine gemeinsame Management-Karte zu verwenden. (siehe auch: Einrichten/Löschen der Management-Karte) Somit ist gewährleistet dass jeder Benutzer an beliebig vielen Türen berechtigt werden kann. Die verwendeten MIFARE Classic Transponder werden beim Einlernprozess verschlüsselt und sind somit nicht kopierbar.
- Seite 4 RF6000 / RF7000 Bedienungsanleitung Handhabung: Einrichten/Löschen von Benutzer-Transponder Das Schloss wird über zwei Arten von Transpondern verwaltet und gesteuert. Die Management- Es können bis zu 128 Benutzer-Karten oder PIN-Codes pro Schloss eingelernt werden. Karte hat die Funktion, Benutzerkarten oder PIN-Codes anzulegen und zu löschen. Bewahren Sie die Management-Karte an einem sicheren Ort auf.
