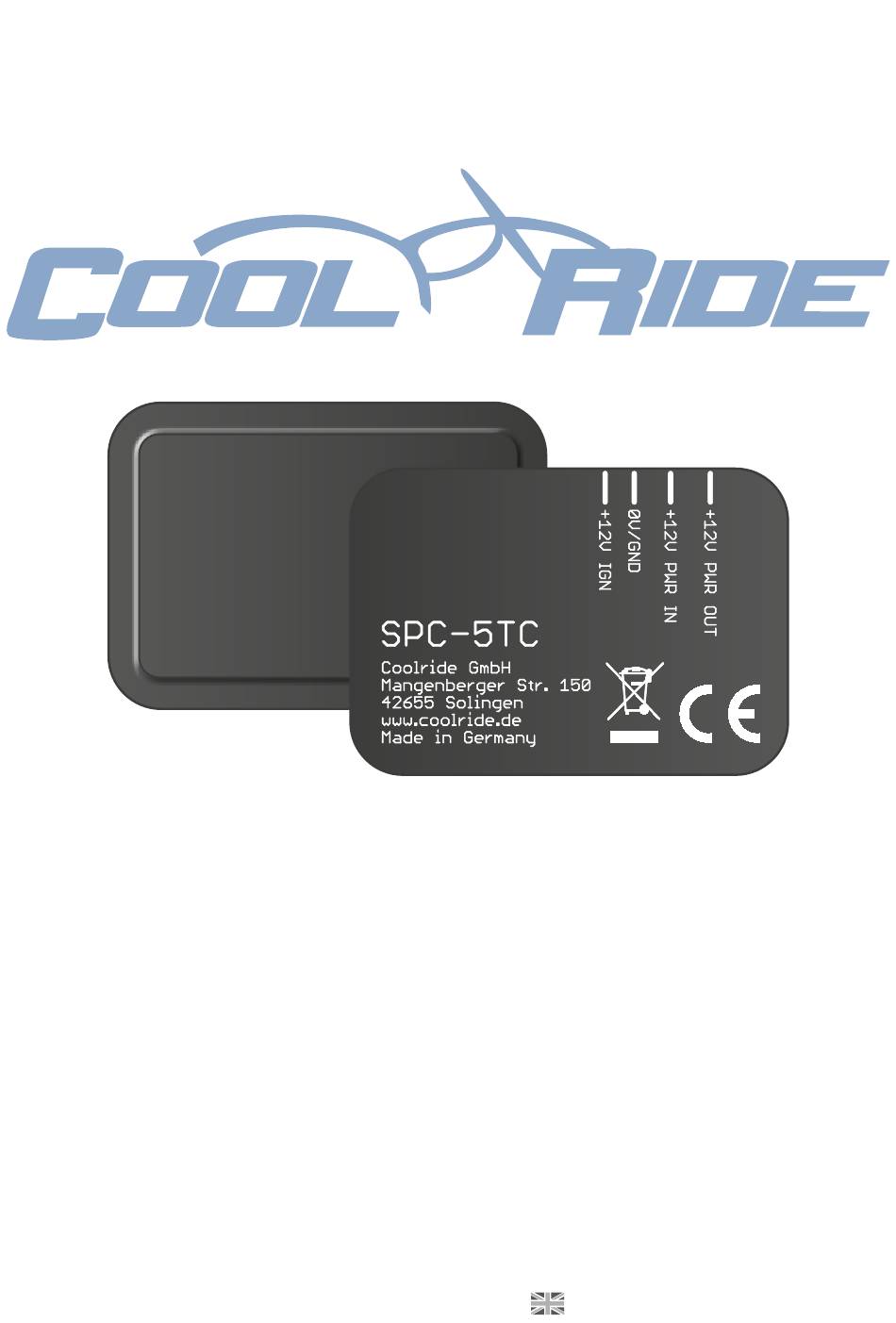

- Seite 1 Leistungssteller SPC-5 / SPC5-TC Montage- und Betriebsanleitung English version: see page 13...
-
Seite 2: Verwendungsbereich
COOLRIDE GmbH Mangenberger Str. 150 42655 Solingen Germany Der elektronische Leistungssteller SPC-5(TC) ist elektrisches Motorrad- Tel.: +49 212 / 235 70 69 zubehör. Er dient zum Verstellen der Wärmeleistung von Griffheizungs- Fax: +49 212 / 68 11 06 94 systemen, Heizgriffen, beheizter Motorradkleidung, Sitzheizungen und info@coolride.de... -
Seite 3: Technische Daten
TECHNISCHE DATEN Betriebsspannung: 10 – 15V DC (Gleichspannung) Belastbarkeit: 6A entspricht 72W bei 12V Funktionsprinzip: Pulsweitenmodulation Betriebstemperatur: -40°C – 65°C Abmessungen: 37 x 26 x 5 mm FUNKTIONSMERKMALE Wasser- und Staubschutz: vergossen, IP67 Steuerstromaufnahme: < 1 mA • Leistungskontrolle in 5 Stufen + Aus LIEFERUMFANG Integriertes elektronisches Lastrelais erlaubt Betrieb an •... -
Seite 4: Elektrischer Anschluss
Stecken Sie den Japanstecker des roten Eingangkabels (+12V PWR IN) in die Ja- panbuchse des Sicherungsmoduls. Abschließend werden die Zuleitungen des SPC-5(TC) angeschlossen: Die schwarze Ader mit M6-Ringkabelöse an den Minuspol der Batterie oder den Fahrzeugrahmen, die M6-Ringkabelöse am roten Kabel des Sicherungsmoduls an den Pluspol der Batterie. -
Seite 5: Bedienung
Vermeiden Sie den direkten Kontakt der Metallhülse mit Metallteilen, da der Fühler ansonsten zu träge reagiert. BEDIENUNG Der Leistungssteller SPC-5(TC) verfügt über eine Autostartfunktion. Dies be- deutet, dass durch Einschalten der Zündung der Leistungssteller aktiviert wird, sofern bei der letzten Fahrt eine Leistungsstufe zwischen 1 und 5 abge- speichert wurde. -
Seite 6: Anzeige & Blinkcodes
Batterie angeschlossen ist, auf Beschädigungen. Sicherungsmodule als auch Ver- “wissen”, wie empfindlich Sie gegenüber Kälte sind oder wie dick Ihre Hand- längerungen für das +12V-Eingangskabel sind bei Coolride erhältlich. Sollte das fest schuhe sind. Aber Sie kompensiert Temperaturschwankungen während der angeschlossene +12V Eingangskabel beschädigt sein, so schicken Sie das Gerät zur... -
Seite 7: Garantie
PFLEGE Die Elektronikbox selbst ist wartungsfrei. Die Steckverbindungen der Anschlusskabel sollten im Rahmen der jährlichen Inspektion auf Korrosion und korrekten Sitz kontrolliert werden. Der Lenkertaster ist weitgehend wartungsfrei. Reinigen Sie ihn bei Bedarf mit einem feuchten, fusselfreien Tuch. Sollte die Freigängigkeit des Tasters durch eingedrungenen Schmutz beeinträchtigt sein, so können Sie ihn mit klarem Was- ser ausspülen. - Seite 8 Smart Power Controller SPC-5 / SPC5-TC Manual...
