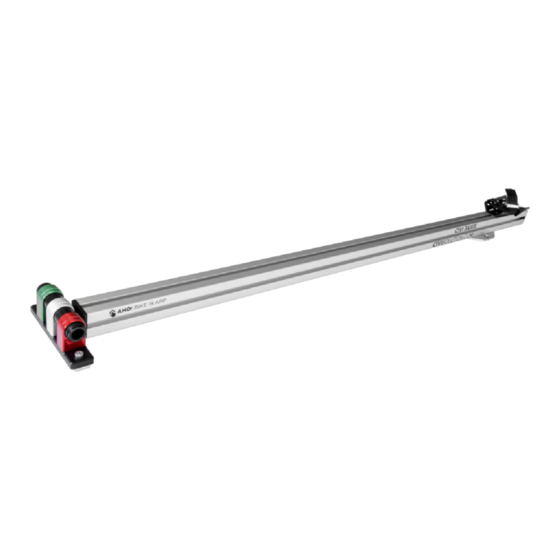

CIVI solution 3AXIS Montageanleitung

CIVI 3AXIS AUF DEN AUTODACHTRÄGERN
1
• Bestimmen Sie die Beladungsseite und die Richtung von
Civi 3Axis und entfernen Sie die seitlichen Verschlusskappen
auf dem Autodachträger.
• Fädeln Sie die Montageplatten (A und B) gleichzeitig in die
"T"-Schlitze der Dachträgerstangen (A und B) ein.
• Platzieren Sie Civi 3Axis an einer geeigneten Stelle und stellen
Sie sicher, dass er sich innerhalb der Befestigungsbügel des
3
Autodachträgers befindet.
• Überprüfen dass Civi 3Axis parallel zur Längsachse des
Fahrzeugs montiert ist.
• Einen der beiden Schlüssel in die Diebstahlsicherung stecken,
der andere dient als Ersatzschlüssel.
• Drehen Sie den Schlüssel gegen den Uhrzeigersinn um 90° in
eine vertikale Position.
• Stecken Sie den Schlüsselzylinder in die dafür vorgesehene
Öffnung, die sich an der Hinterseite von Civi 3Axis befindet.
• Zum Entfernen des Schlüssels drehen Sie ihn im Uhrzeigersinn
5
und bringen Sie ihn in die horizontale Position zurück.
• Wir empfehlen, die beiden Schlüssel voneinander getrennt
aufzubewahren.
A U T O D A C H T R Ä G E R F Ü R M O U N T A I N E - B I K E S
CIVI 3AXIS
M O N T A G E A N L E I T U N G V O N
• Richten Sie die Montageplatte (A) am "T"-Schlitz des Auto-
dachträgers (A) aus.
• Lösen Sie die beiden Rundkopfschrauben M6x14 mm an der
2
Unterseite der Montageplatte (B). Ziehen Sie die Schrauben
nicht heraus, damit die Platte gleiten kann und richten Sie sie
am "T"-Schlitz des Dachgepäckträgers (B) aus.
• Ziehen Sie die 2 Rundkopfschrauben M6x14 mm an der
Unterseite der Montageplatte (B) mit max.
Drehmomenten von 10 Nm an.
• Ziehen Sie die 4 Inbusschrauben M6x14 mm mit einem max
Drehmomenten von 10 Nm an, 2 an der Gabelbefestigung (A)
und 2 an der Oberseite der Montageplatte (B).
• Überprüfen Sie, dass die Schrauben nicht in den Boden der
"T"-Schlitze eingreifen und dass sie fest in den vorhandenen
Gewindebohrungen der Montageplatten sitzen.
Wenn dies nicht möglich ist, müssen Sie andere Schrauben
verwenden. Im Civi 3Axis-Paket sind Schraubensätze mit
kürzerer Länge enthalten:
- Satz 1 bestehend aus 4 Schrauben M6x12 mm
- Satz 2 bestehend aus 4 Schrauben M6x10 mm
Darüber hinaus ist es möglich, die Schrauben um maximal 1 mm
anzuheben, indem 0,5 mm dicke Unterlegscheiben unter die
Schraube gelegt werden.
4
Beispiel: 1 Unterlegscheibe 0,5 mm unter alle 4 Schrauben.
Stellen Sie sicher, dass Civi 3Axis perfekt am Autodachträger
befestigt ist. Jetzt können Sie das Fahrrad aufladen.
6
Setzen Sie die zuvor entfernten Schutzkappen wieder auf.
