Stickstoff Gasdruckfeder
Zubehör
Ausbau-Anleitung (Manometer Austausch)
Bestellen Sie das passende Manometer. Bei Fragen zur
Manometer-Bestellung, siehe DADCO's Bulletin B18110.
1. Den Verschlussstopfen (G-109) entfernen (Fig. 1).
2. Öl ablassen, Gehäuse mit einem fusselfreien Lappen
abwischen.
3. Das alte Manometer herausschrauben.
4. Teflonband auf das Manometergewinde aufbringen.
Vergewissern dass das Band den Zugang nicht verschließt.
5. Das Manometer in das Gehäuse schrauben und ausrichten.
6. Das Gehäuse bis zur Fülllinie (unteres Gewindeende) mit Öl
füllen (DADCO empfiehlt ISO 32 Hydraulik Öl) (Fig. 2).
7. Den Verschlussstopfen (G-109) wieder einschrauben und
die Nadel auf dem Manometer beobachten, bei Bewegung
stoppen und etwas Öl entfernen. Neu einschrauben, bis der
Verschlusssstopfen ohne Nadelbewegung installiert ist.
8. Das neue Manometer mit einer passenden GDF (Druck
bekannt) testen. Siehe Anweisungen auf der Rückseite.

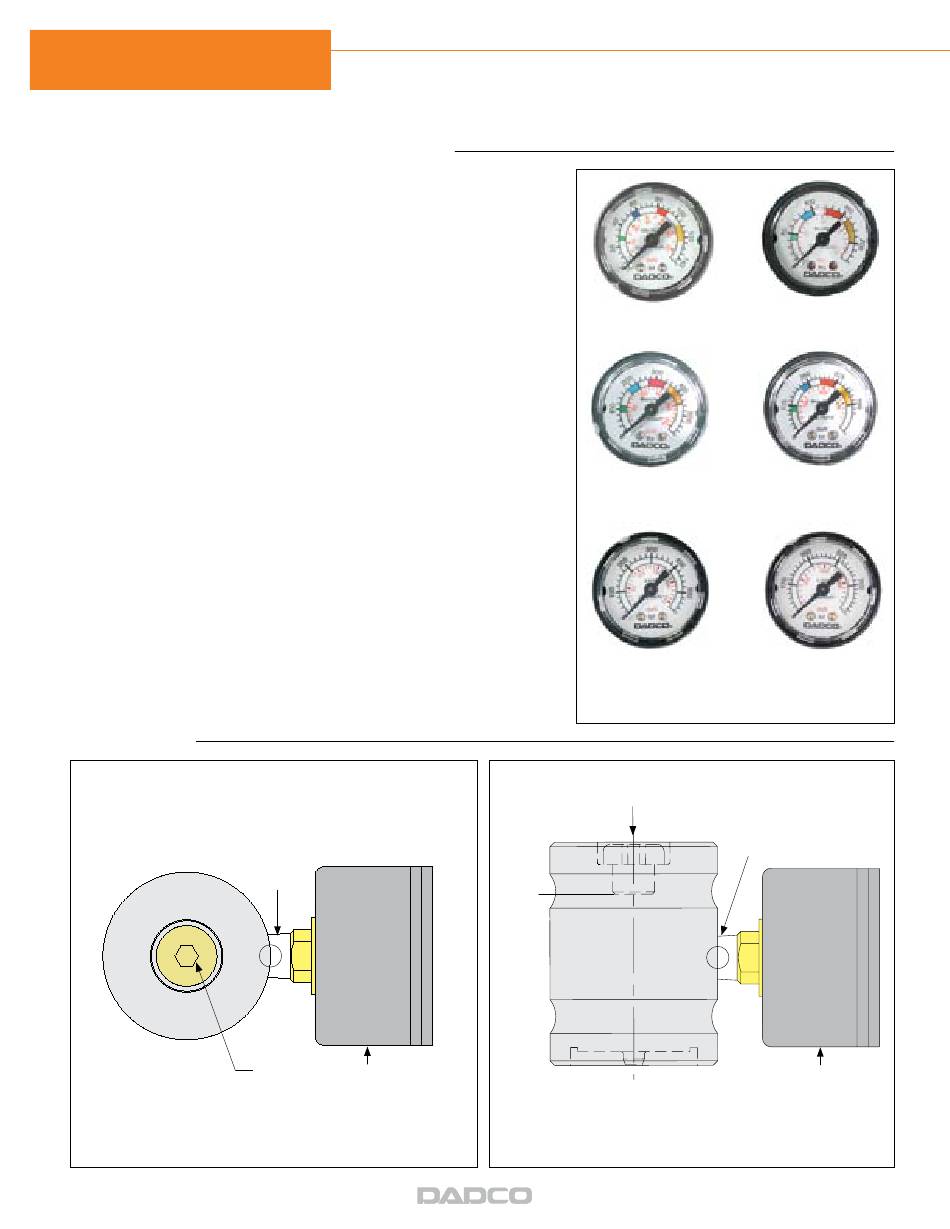

Abbildungen
Untere Ansicht
2
Micro and Ultra Force
Teflonband
G-109
Manometer
Verschlussstopfen
Fig. 1
Tel. +49 7728/6453-0 • Fax +49 7728/6453-50 • www.dadco.de
(U.0175/U.0325)
®
Kraftmessdosen
C.045/SL.16/E.16
DPG-3M45
C.180/E.24
DPG-3M180
U.0175
DPG-3U175
*Kompatibel mit 90.10.00170
G-109
Verschlussstopfen
Fülllinie
Seiten Ansicht
Fig. 2
®
C.090
DPG-3M90
C.250
*DPG-3M250
U.0325
DPG-3U325
Teflonband
Manometer
