Baujahr 2019-
Construction year 2019-
1. Zur Verwendung für BMW S 1000 RR 2019- verwenden Sie folgende Aufsätze
(Bild 9). (Im Tool Kit enthalten oder bestellbar Umrüstkit 2019- Art. Nr.:
8771B019A00)
To use on BMW S 1000 RR 2019- take the following adaptor and shaft (picture 9)
which belongs to the tool kit or possible to order part no.: 8771B019A00)

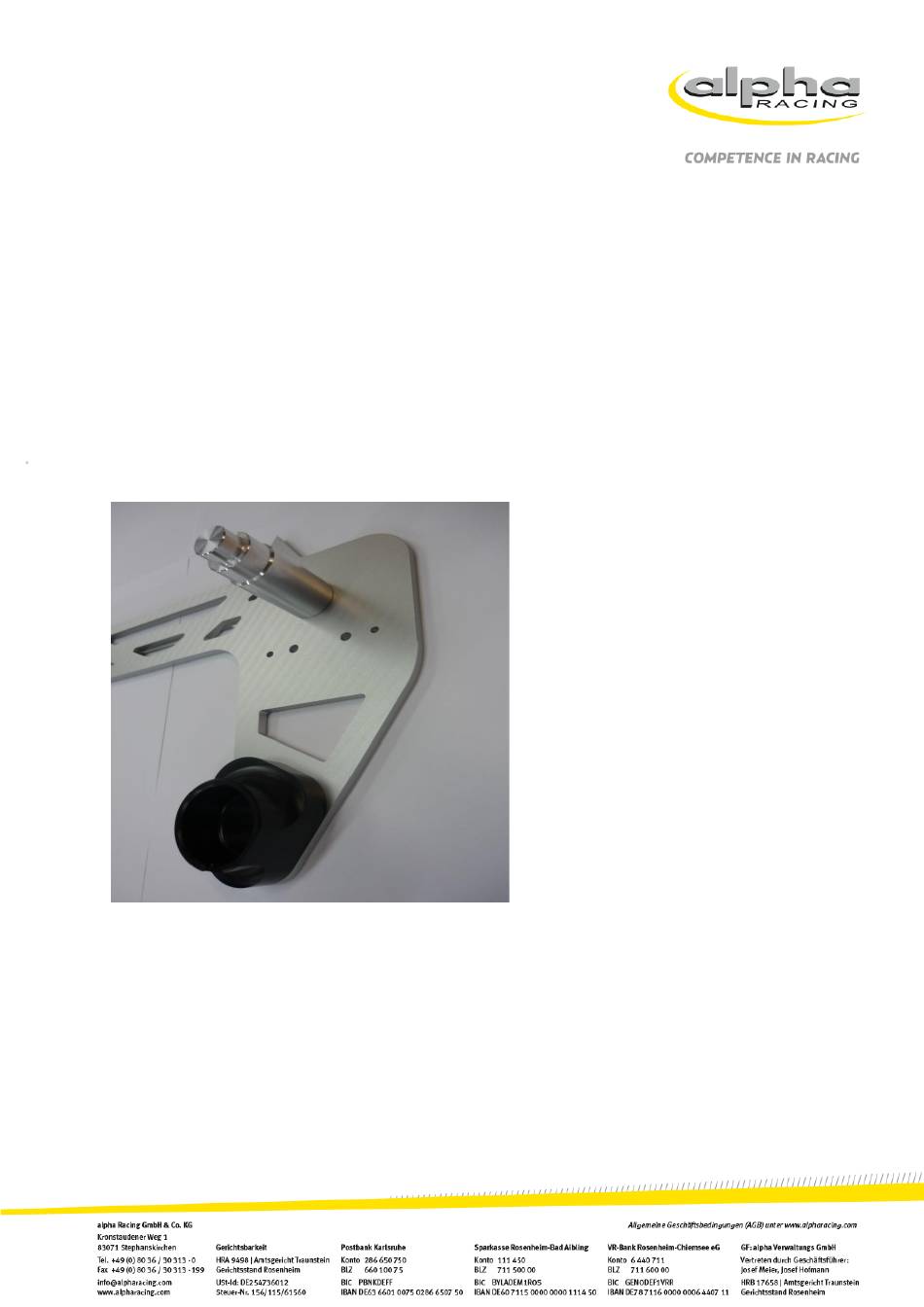

Bild 9 / picture 9
2. Montieren Sie die in Bild 10 gezeigte Buchse in der oberen, linken, hinteren
Motorbefestigungsposition. Verwenden Sie dazu die mitgelieferte Schraube
M10x55 DIN 912, Anzugsdrehmoment 55-60 Nm.
Fit the bushing shown on picture 10 in the upper, rear LH engine mount position,
by using the bolt M10x55 DIN 912, tighten with a torque of 55-60 Nm.
