- Seite 1 Gebrauchsanleitung Smartloop-Anschlussset Modell Baujahr (ab) 2276.1 07/2008...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Pressverbinder mit SC-Contur 2.3.3 Dichtelemente 2.3.4 Kennzeichnungen an Bauteilen 2.3.5 Kompatible Bauteile 2.3.6 Technische Daten 2.4 Verwendungsinformationen... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806, Teil 1–5 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 1717 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN 1988... - Seite 5 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Einsetzbarkeit für Trinkwasser DIN 50930-6 Einsetzbarkeit für Trinkwasser Trinkwasserverordnung (TrinkwV) Entsprechung der Kunststoffkom‐ KTW-Empfehlung ponenten Entsprechung der Kunststoffkom‐ DVGW-Arbeitsblatt W 270 ponenten Regelwerke aus Abschnitt: Kompatible Bauteile Geltungsbereich / Hinweis In Deutschland geltendes Regel‐...
-
Seite 6: Bestimmungsgemäße Verwendung
Beachtung der Werkstoffauswahl nach DIN EN 12502-1 und DIN 50930-6 geeignet. Bei einer Verwen‐ dung für andere Einsatzbereiche und bei Zweifeln über die richtige Werkstoffauswahl wenden Sie sich an Viega. 2.2.1 Einsatzbereiche Die Smartloop-Inlinertechnik wird als innen liegende Zirkulationsleitung in Trinkwasser-Installationen eingesetzt. -
Seite 7: Medien

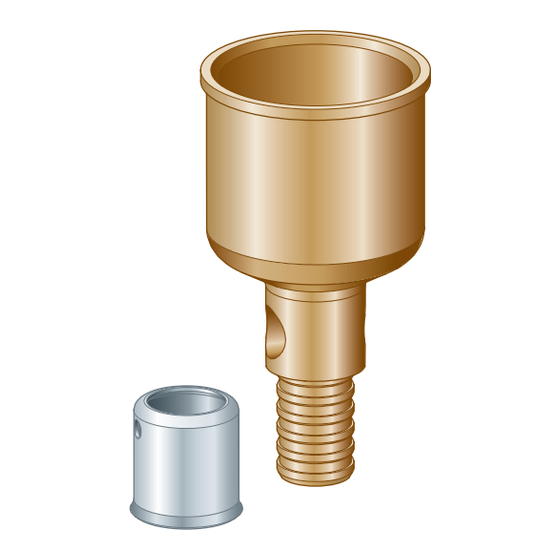

Für Planung, Ausführung, Betrieb und Wartung von Trinkwasser-Instal‐ lationen, die allgemein anerkannten Regeln der Technik beachten, siehe Ä „Regelwerke aus Abschnitt: Einsatzbereiche“ auf Seite 4. Für die Auslegung einer Trinkwasser-Installation mit Smartloop-Inliner‐ technik empfiehlt Viega die Verwendung der Planungssoftware Viega Viptool. 2.2.2 Medien Das System ist für folgende Medien geeignet:... - Seite 8 Produktinformation Abb. 1: Anschlussset, Modell 2276.1 1 - Endverschlussstück 2 - Presshülse 3 - Übergangsstück 4 - Anschlussstück 5 - Presshülse Abb. 2: Rohr, Modell 2007.3 Smartloop-Anschlussset...
- Seite 9 Produktinformation 1 - Stützhülse 2 - Zugkopf Abb. 3: Zugkupplung, Modell 2276.9 1 - Presshülse 2 - Reparaturnippel 3 - Presshülse Abb. 4: Reparaturkupplung, Modell 2276.8 Die Systemkomponenten sind in folgenden Dimensionen verfügbar: Endverschluss-/Anschlussstück d = 28, 35, 28 / 35 Smartloop-Rohr d = 12 Smartloop-Anschlussset...
- Seite 10 Produktinformation Funktionsweise Abb. 5: Funktionsprinzip Smartloop-Inlinertechnik Endverschlussstück Etagen-Anschlussleitung Warmwasser Innenliegende Zirkulationsleitung Warmwasser-Steigeleitung Warmwasser-Verteilleitung Anschlussstück Zirkulations-Sammelleitung A–F - Erdgeschoss bis 5. Obergeschoss Die Zirkulation von warmem Wasser im Strang wird auf folgende Weise erreicht: Über die Öffnung im Endverschlussstück (1) des letzten T- Stücks (2) wird Wasser in die Warmwasserbereitung zurückgeleitet und durch Warmwasser ersetzt.
-
Seite 11: Pressverbinder Mit Sc-Contur
Verpressen nicht verformt. SC-Contur Abb. 7: SC-Contur Viega Pressanschlüsse verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass die Verbindung im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheits‐... -
Seite 12: Dichtelemente
Produktinformation 2.3.3 Dichtelemente Einsatzbereich des EPDM-Dichtelements HINWEIS! Für Trinkwasser-Installationen ist nur das EPDM-Dichtele‐ ment zugelassen. Andere Dichtelemente dürfen nicht ver‐ wendet werden. Das Modell ist werkseitig mit EPDM-Dichtelementen ausgestattet. 70 °C (T = 95 °C) Betriebstemperatur 1,0 MPa (10 bar) Betriebsdruck = 1,6 MPa (16 bar) siehe Hinweise... -
Seite 13: Kompatible Bauteile
Produktinformation Der grüne Punkt weist darauf hin, dass das System für Trinkwasser geeignet und mit der SC-Contur ausgestattet ist. Abb. 8: Kennzeichnung auf dem Press‐ verbinder 2.3.5 Kompatible Bauteile Das Modell ist mit Pressanschlüssen ausgestattet und mit dem Profipress-, Sanpress- und Sanpress Inox-System kompatibel. Rohre Die Pressanschlüsse sind gemäß... -
Seite 14: Verwendungsinformationen
Im Smartloop-System dürfen grundsätzlich Bauteile der Viega Systeme Profipress, Sanpress und Sanpress Inox verwendet werden.. Die Fließregel muss bei allen Misch-Installationen mit unterschiedlichen Metallen eingehalten werden. Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser‐ vice Center. 2.4.2 Korrosion Frei verlegte Rohrleitungen und Armaturen in Räumen benötigen im... -
Seite 15: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Zulässiger Austausch von Dichtelementen Wichtiger Hinweis Dichtelemente in Pressverbindern sind mit ihren werk‐ stoffspezifischen Eigenschaften auf die jeweiligen Medien bzw. Einsatzbereiche der Rohrleitungssysteme abge‐ stimmt und im Regelfall nur dafür zertifiziert. Der Austausch eines Dichtelements ist grundsätzlich zulässig. -
Seite 16: Benötigtes Werkzeug
Rohrdurchmesser und mit geeignetem Profil Abb. 9: Pressbacken Zur Verpressung empfiehlt Viega die Verwen‐ dung von Viega Systemwerkzeugen. Die Viega Systempresswerkzeuge wurden speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und abgestimmt. Smartloop-Rohr Für die Montage des Smartloop-Rohrs werden folgende Werkzeuge benötigt:... -
Seite 17: Montage
Handhabung Montage 3.2.1 Dichtelement austauschen Dichtelement entfernen Verwenden Sie keine spitzen oder scharfkantigen Gegen‐ stände zum Entfernen des Dichtelements, die das Dicht‐ element oder die Sicke beschädigen können. ▶ Das Dichtelement aus der Sicke entfernen. Dichtelement einsetzen ▶ Ein neues, unbeschädigtes Dichtelement in die Sicke einsetzen. ▶... -
Seite 18: Smartloop Installieren
Stimmen Sie andere als die abgebildeten Einbauvarianten mit dem Viega Service Center ab. Vorgehensweise In den folgenden Montageschritten ist das Verpressen mit einem Handwerkzeug dargestellt. Alternativ kann auch eine geeignete Viega Pressmaschine mit entsprechenden Pressbacken verwendet werden Ä Kapitel 3.1.3 „Benö‐ tigtes Werkzeug“ auf Seite 16. Smartloop-Anschlussset... - Seite 19 Seite 18. INFO! Andere Umlenkungen nur nach Rücksprache mit dem Viega Service Center. ▶ Das Rohr in die Steigleitung einziehen. Viega empfiehlt, die Zugkupplung Modell 2276.9 auf das Rohrende zu montieren. Alternative: Das Rohr mit einer Feile anfasen. Smartloop-Anschlussset...
- Seite 20 Handhabung ▶ Das Rohr von oben in die Warmwassersteigleitung einschieben. Das Rohr muss am unteren Ende der Steigleitung ca. 30 cm heraus‐ schauen. ▶ Das Rohr ablängen. ▶ Eine Presshülse auf das obere Rohrende schieben. ▶ Das Endverschlussstück in das Smartloop-Rohr stecken. ▶...
- Seite 21 Handhabung ▶ Das Endverschlussstück in das obere T-Stück der Warmwasserstei‐ gleitung stecken. Bei Bedarf ein Reduzierstück verwenden. ▶ Die Verbindung verpressen. ▶ Das Rohr am unteren Ende mit der Montagezange straffziehen. ▶ Das Rohr weiterhin straff halten und 40 mm unterhalb des T-Stücks fachgerecht ablängen.
- Seite 22 Handhabung ▶ Das Presswerkzeug rechtwinklig ansetzen. ▶ Beim Verpressen das Handpresswerkzeug durchdrücken, bis sich die Zange wieder öffnen lässt. ▶ Das Anschlussstück bis zum Anschlag auf das Übergangsstück ste‐ cken und verpressen. ▶ Die Montagezange wieder entfernen. ▶ Das Anschlussstück bis zum Anschlag in das untere T-Stück der Warmwassersteigleitung stecken und verpressen.
-
Seite 23: Dichtheitsprüfung
Handhabung 3.2.3 Dichtheitsprüfung Vor der Inbetriebnahme muss der Installateur eine Dichtheitsprüfung (Belastungs- und Dichtheitsprüfung) durchführen. Diese Prüfung an der fertig gestellten, jedoch noch nicht verdeckten Anlage durchführen. Die allgemein anerkannten Regeln der Technik und geltende Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Dichtheitsprüfung“ auf Seite 6. - Seite 24 Handhabung ▶ Die Länge der Reparatur-Schiebemuffe ausmessen und anzeichnen. ▶ Rohrstück aus der Steigleitung entfernen. ▶ Mindesteinstecktiefe am oberen und unteren Rohr markieren. ▶ Schiebemuffe (Modell 2215.5) komplett auf die untere Rohrleitung schieben. ▶ Schiebemuffe (Modell 2215.4) bis zum Anschlag auf die obere Rohr‐ leitung schieben.
- Seite 25 Handhabung ▶ Die Presshülsen verpressen. Das Presswerkzeug dabei rechtwinklig ansetzen. ▶ Beim Verpressen die Handpresszange in einem Zug durchdrücken, bis sich die Zange wieder öffnen lässt. ▶ Schiebemuffen zusammenstecken. ▶ Schiebemuffen so in Position bringen, dass die Mindesteinstecktiefe sichergestellt ist: Die Markierungen der Einstecktiefe sind nicht sichtbar.
-
Seite 26: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Smartloop-Anschlussset... - Seite 27 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2021-02 • VPN190146...
