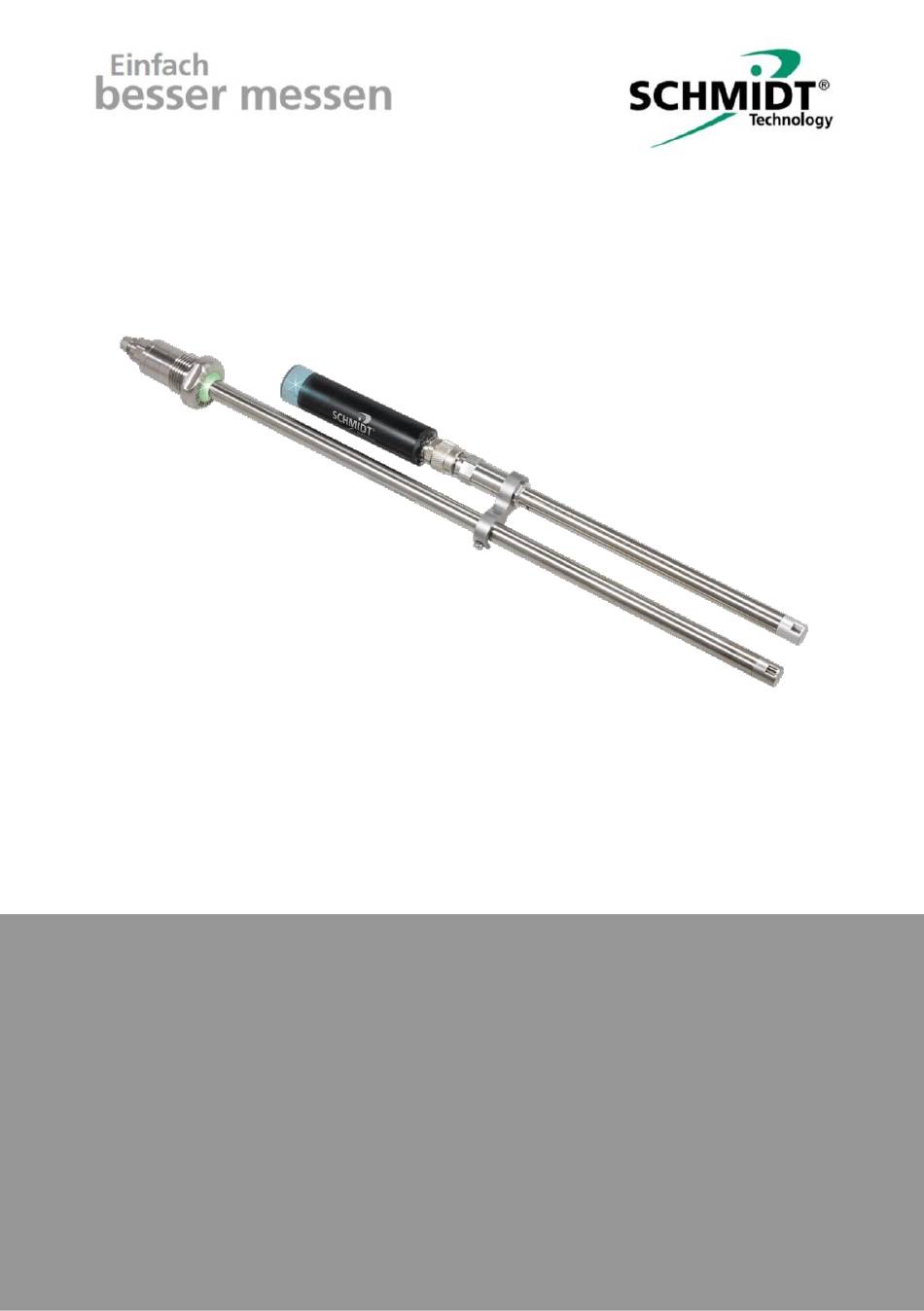

- Seite 1 ® SCHMIDT Verification Probe SS 20.450 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Handhabungshinweise ..............4 Messbetrieb ..................5 Service-Informationen ..............7 Technische Daten................9 Abmessungen ................10 Konformitätserklärung ..............11 Impressum: Copyright 2021 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 562709.01A Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 2... -
Seite 3: Wichtige Information
1. Wichtige Information Die Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb der SCHMIDT Verification Probe: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. ... -
Seite 4: Einsatzbereich & Aufbau
Die SCHMIDT Verification Probe SS 20.450 (Materialnummer: 563540) ® wurde speziell für die Überprüfung von im Betrieb befindlichen SCHMIDT Reinraumsensoren der Baureihen SS 20.4xx und SS 20.515 sowie dem Typ SS 23.400 ATEX entwickelt. Das Gerät besteht aus zwei zusammensteckbaren Komponenten: ... -
Seite 5: Messbetrieb
Auf dem Endgerät (Handy oder Tablet-PC) muss über die zuvor instal- ® ® ® lierte SCHMIDT Sensor App V1 nach SCHMIDT Bluetooth -Geräten gescannt werden. Jedes innerhalb der nächsten 10 Sekunden gefundene Gerät wird in der Scanliste aufgeführt, aus der die Verification Probe se- lektiert werden muss, um die BT-Verbindung zu initiieren. - Seite 6 Richtung der Luftströmung stehen. Die Messrichtung der Verification Probe darf maximal um ±3° gegenüber der Strömungsrichtung der Luft abweichen. Sensor Verification Probe Abbildung 2 Ausrichtung Sensorfühler am überwachten Sensor (SS 20.415) Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 6...
-
Seite 7: Service-Informationen
Transport / Lagerung des Sensors ® Die SCHMIDT Verification Probe SS 20.450 ist während eines Trans- ports oder bei der Lagerung vor Vibrationen und Schlägen gut zu schüt- zen. Idealerweise wird das Gerät, mit aufgesteckter Schutzkappe, in sei- ner Originalverpackung aufbewahrt bzw. versendet. - Seite 8 Soweit kundenseitig keine andere Vorgabe getroffen ist, empfehlen wir die Wiederholung einer Kalibrierung im Rhythmus von 12 Monaten. Der Sensorfühler SS 20.450 ist hierzu an den Hersteller einzusenden. Reparatur Die Reparatur jeder der Komponenten ist nur beim Hersteller möglich. Bei Defekten ist die komplette Verification Probe an den Lieferanten zur Re- paratur einzusenden.
-
Seite 9: Technische Daten
III (SELV) / PELV (EN 50178) Material Fühler: Aluminium eloxiert, Edelstahl 1.4404 Modul: PA, PVC Gewicht Fühler: 52 g (mit Halterung) BT-Modul: 32 g (mit Batterien) Hgih drain; Zinkluftbatterien sind ungeeignet Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 9... -
Seite 10: Abmessungen
7. Abmessungen SS 20.450 BT 10.450 Alle Maße sind in mm angegeben Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 10... -
Seite 11: Konformitätserklärung
8. Konformitätserklärung Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 11... - Seite 12 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de Gebrauchsanweisung – SCHMIDT ® Verification Probe SS 20.450 Seite 12...
