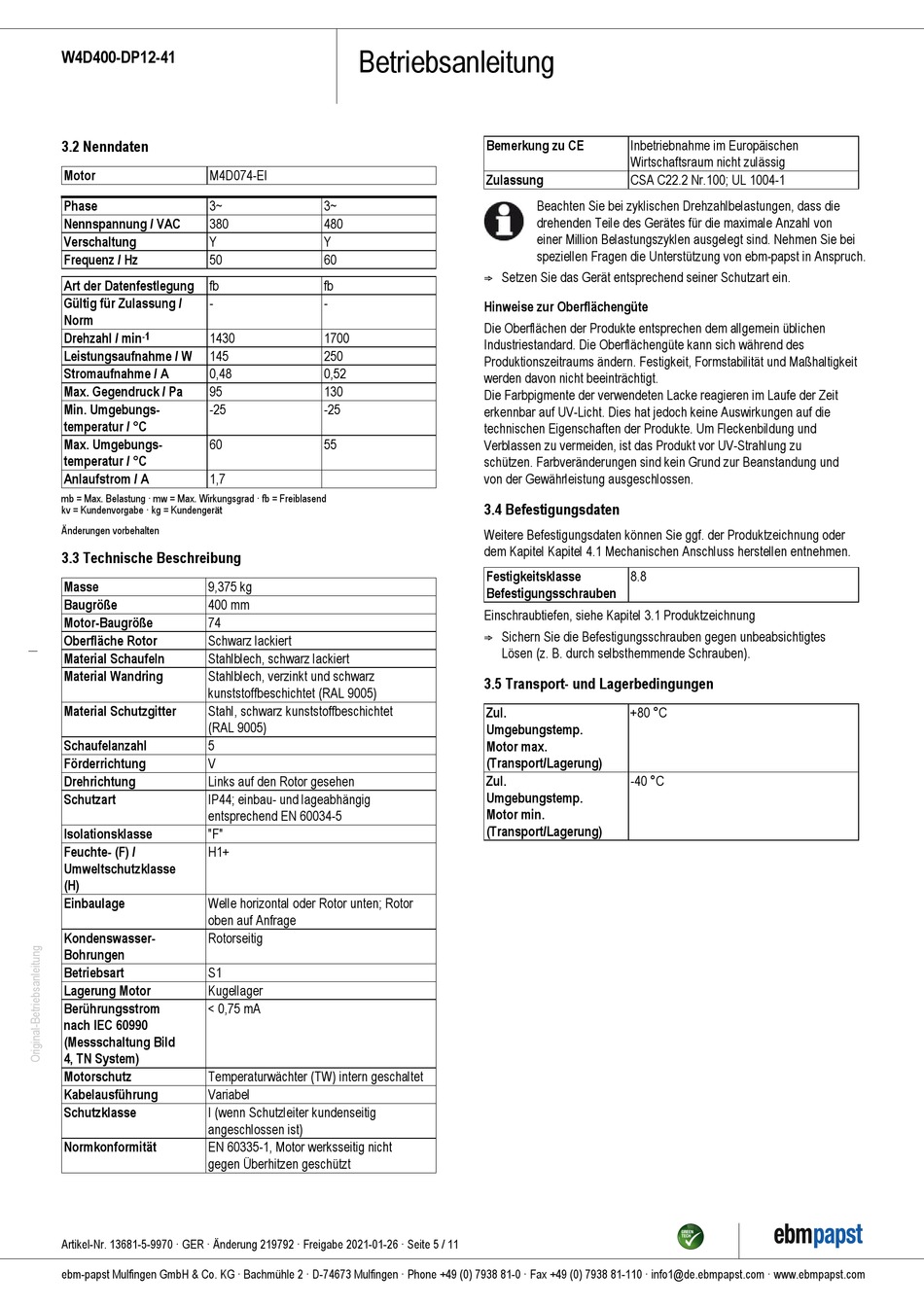

W4D400-DP12-41
3.2 Nenndaten
Motor
M4D074-EI
Phase
3~
Nennspannung / VAC
380
Verschaltung
Y
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
-
Norm
Drehzahl / min
-1
1430
Leistungsaufnahme / W
145
Stromaufnahme / A
0,48
Max. Gegendruck / Pa
95
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
60
temperatur / °C
Anlaufstrom / A
1,7
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
9,375 kg
Baugröße
400 mm
Motor-Baugröße
74
Oberfläche Rotor
Schwarz lackiert
Material Schaufeln
Stahlblech, schwarz lackiert
Material Wandring
Stahlblech, verzinkt und schwarz
kunststoffbeschichtet (RAL 9005)
Material Schutzgitter
Stahl, schwarz kunststoffbeschichtet
(RAL 9005)
Schaufelanzahl
5
Förderrichtung
V
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP44; einbau- und lageabhängig
entsprechend EN 60034-5
Isolationsklasse
"F"
Feuchte- (F) /
H1+
Umweltschutzklasse
(H)
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Motorschutz
Temperaturwächter (TW) intern geschaltet
Kabelausführung
Variabel
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1, Motor werksseitig nicht
gegen Überhitzen geschützt
Artikel-Nr. 13681-5-9970 · GER · Änderung 219792 · Freigabe 2021-01-26 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Bemerkung zu CE
Zulassung
3~
480
Y
60
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
fb
-
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
1700
Industriestandard. Die Oberflächengüte kann sich während des
250
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
0,52
werden davon nicht beeinträchtigt.
130
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
-25
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
55
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
3.4 Befestigungsdaten
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
Festigkeitsklasse
Befestigungsschrauben
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
3.5 Transport- und Lagerbedingungen
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
Inbetriebnahme im Europäischen
Wirtschaftsraum nicht zulässig
CSA C22.2 Nr.100; UL 1004-1
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
8.8
Lösen (z. B. durch selbsthemmende Schrauben).
+80 °C
-40 °C
