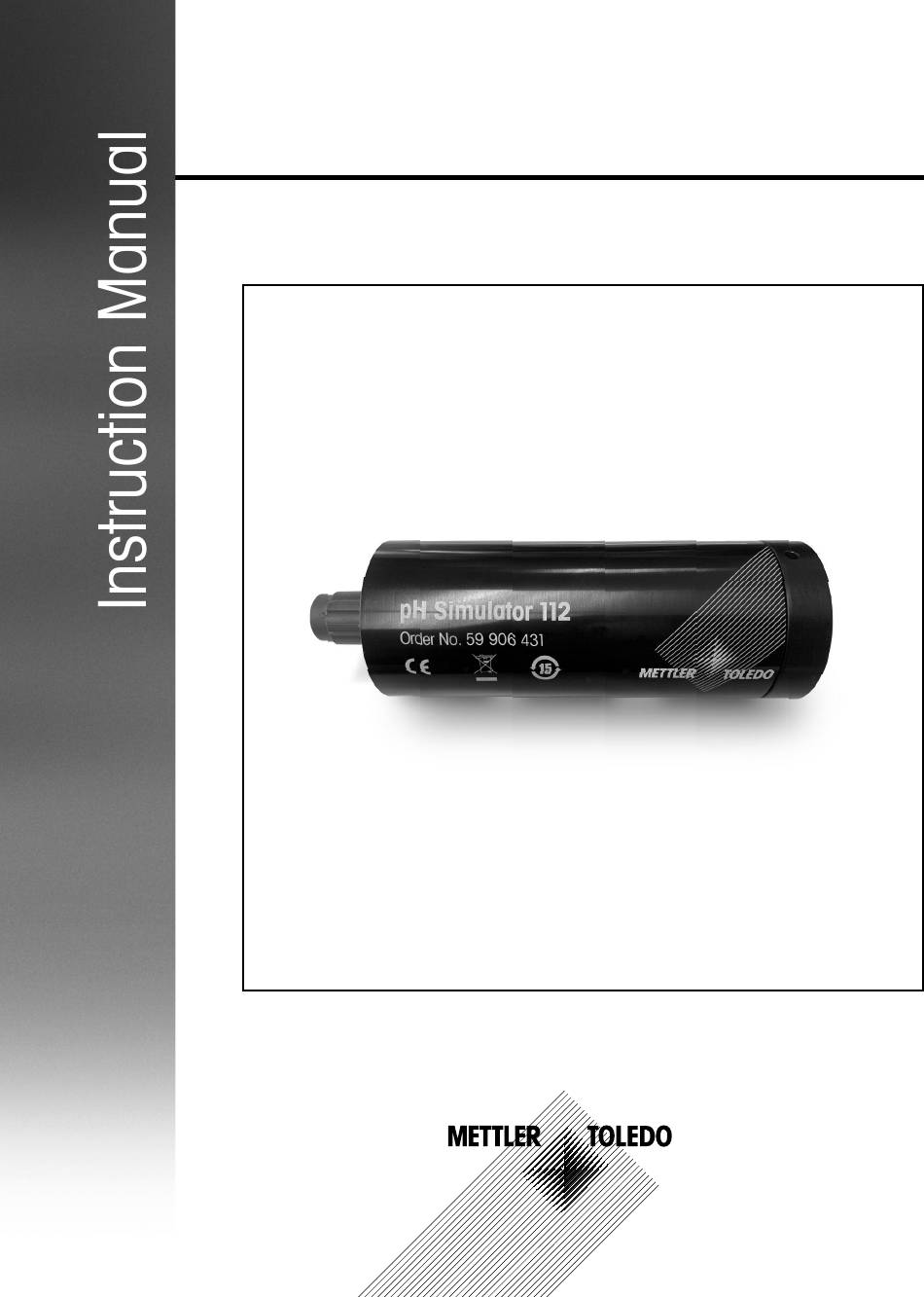

- Seite 1 Simulator 112 Test the integrity of your pH transmitter Instruction manual Betriebsanleitung Instructions d’utilisation...
- Seite 2 © 08 / 2020 METTLER TOLEDO Group Subject to technical changes. All rights reserved Printed in Switzerland. 59 905 998 D...
-
Seite 3: Inhaltsverzeichnis
Simulator 112 Contents Introduction................4 Important notes ..............4 Product performance ...............4 Preparation ................5 Operation................5 Maintenance ................5 Product specification ...............5 Trouble-shooting diagrams ............6 Environmental protection ............9 Inhaltsverzeichnis Einleitung................10 Wichtige Hinweise ..............10 Produktebeschreibung ............10 Inbetriebnahme..............11 Betrieb.................11 Unterhalt ................11 Produktespezifikation ............11 Fehlersuchdiagramme ............12 Umweltschutz...............15... -
Seite 4: Introduction
Simulator 112 Introduction The pH simulator 112 is used to test the functional integrity of the pH trans- mitter, the AS7, AS9 or AK9 connecting cable, and for trouble-shooting. It simulates a METTLER TOLEDO pH electrode. Each pH simulator 112 is tested by METTLER TOLEDO prior to deli very. -
Seite 5: Preparation
Simulator 112 Preparation Connect the pH simulator to the pH transmitter with the AS7 or AS9 connect - ing cable or, using the adapter provided with the AK9 connecting cable. Operation Follow trouble-shooting diagrams I, II and III in order to verify the calibration of the pH transmitter. -
Seite 6: Trouble-Shooting Diagrams
Simulator 112 Trouble-shooting diagrams Trouble-shooting diagram I START Set simulator to pH7 LOW Tune transmitter to pH7 with zero adjustment Change cable Zero point settable? Set simulator to pH4 LOW 20 °C 1. Check transmitter 2. Repeat test Temp. - Seite 7 Simulator 112 Trouble-shooting diagram II Bad linearity pH9*? 1. Check transmitter Linearity 2. Repeat test 3. Send to METTLER TOLEDO service Set simulator to pH7 HIGH Input current of pH7*? transmitter too high 1. Check transmitter Input current of 2.
- Seite 8 Simulator 112 Trouble-shooting diagram III Set simulator to pH4 50 °C LOW Set temperature compensation to 50 °C Temperature comp. pH4*? defective 1. Check transmitter 2. Repeat test 3. Send to METTLER Temperature comp. TOLEDO service Test Transmitter temperature display? * The value displayed should correspond to the accuracy needed.
-
Seite 9: Environmental Protection
Simulator 112 Environmental protection Waste electrical products should not be disposed of with house- hold waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. © 08/2020 METTLER TOLEDO pH-Sim 112-02-CH Printed in Switzerland... -
Seite 10: Einleitung
«Unterhalt»). – Der pH-Simulator ersetzt nicht die Kalibrierung mit Puffer-Lösungen. Produktebeschreibung Anstelle einer METTLER TOLEDO pH-Elektrode wird der pH-Simulator mit einem AS7 oder AS9 Kabel an den Messumformer angeschlossen. Mit dem AS7/K7-Adapter kann auch ein AK9-Kabel verwendet werden. Neben dem Steckkopf befindet sich eine 2-mm-Buchse, die als Potentialaus- gleich dient, falls erforderlich. -
Seite 11: Inbetriebnahme
Simulator 112 Inbetriebnahme Den pH-Simulator mit einem AS7- oder AS9-Kabel oder einem AK9-Kabel mit Adapter am Messumformer anschliessen. Betrieb Um die einwandfreie Funktion der Kalibrierung des Messumformers festzu- stellen ist nach den Fehlersuchdiagrammen I, II und III zu verfahren. -
Seite 12: Fehlersuchdiagramme
Simulator 112 Fehlersuchdiagramme FehlersuchdigrammI I START Simulator auf pH7 LOW einstellen Mit Nullpunktregler am Messumformer auf pH7 abgleichen Nein Kabel auswechseln Nullpunkt einstellbar? Simulator auf pH4 LOW 20 °C Nein einstellen 1. Messumformer prüfen 2. Test wiederholen Mit Temperaturregler 3. - Seite 13 Simulator 112 FehlersuchdigrammI II Nein Linearität fehlerhaft pH9*? 1. Messumformer prüfen Linearität 2. Test wiederholen 3. In METTLER TOLEDO Service geben Simulator auf pH7 HIGH einstellen Nein Messumformer hat zu pH7*? hohen Eingangsstrom 1. Messumformer prüfen Eingangsstrom 2. Test wiederholen Messumformer ok 3.
- Seite 14 Simulator 112 FehlersuchdigrammI II Simulator auf pH4 50 °C LOW einstellen Mit Temperaturregler am Messumformer auf 50 °C einstellen Nein Temperatur-Komp. pH4*? fehlerhaft 1. Messumformer prüfen 2. Test wiederholen Temperatur-Komp. 3. In METTLER TOLEDO Service geben Nein Soll die Temp.-...
-
Seite 15: Umweltschutz
Simulator 112 Umweltschutz Elektroaltgeräte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Bitte führen Sie diese möglichst Einrichtungen zur Wiederverwertung zu. Wenden Sie sich an Ihre zuständige Behörde oder Ihren Fachhändler, um Hinweise zur Wiederver - wertung zu erhalten. -
Seite 16: Introduction
Description du matériel Le simulateur de pH se relie à un transmetteur de pH, à l’aide d’un câble AS7 ou AS9, en lieu et place d’une électrode de pH METTLER TOLEDO. Avec l’adaptateur AS7/K7, on peut aussi utiliser un câble AK9. -
Seite 17: Mise En Marche
Simulator 112 Mise en marche Raccorder le simulateur de pH au transmetteur avec un câble AS7 ou AS9, ou encore, en utilisant un adaptateur, avec un câble AK9. Fonctionnement Pour contrôler le fonctionnement irréprochable de l’étalonnage du transmet- teur de pH, procéder selon les diagrammes de diagnostic I, II ou III. -
Seite 18: Diagrammes De Diagnostic
Simulator 112 Diagrammes de diagnostic Diagramme de diagnostic I DEPART Ajuster le simulateur à pH7 LOW Mettre le transmetteur à pH7 avec réglage de zéro En ordre ? Remplacer le câble Zéro réglable ? Ajuster le simulateur à pH4 LOW 20 °C 1. - Seite 19 Simulator 112 Diagramme de diagnostic II Linéarité imparfaite pH9* ? 1. Contrôler le transmetteur Linéarité 2. Répéter le test en ordre 3. Appeler votre représentant METTLER TOLEDO Ajuster le simulateur à pH7 HIGH Le courant d‘entrée pH7* ? du transmetteur est trop élevé...
- Seite 20 Simulator 112 Diagramme de diagnostic III Ajuster le simulateur à pH4 50 °C LOW Ajuster la compensa- tion de température à 50 °C Comp. temp. pH4*? défectueuse 1. Contrôler le transmetteur 2. Répéter le test Comp. temp. 3. Appeler votre en ordre représentant...
-
Seite 21: Protection De L'environnement
Simulator 112 Protection de l’environnement Les produits électriques usagés ne devraient pas être jetés avec les déchets ménagers. Merci de les déposer dans les points de collecte afin qu‘ils soient recyclés. Contactez vos autorités locales ou votre vendeur pour obtenir des conseils en matière de recyclage. -
Seite 22: 有毒有害物质或元素 / Hazardous Substances Table
