Inhaltszusammenfassung für DEOS SAM

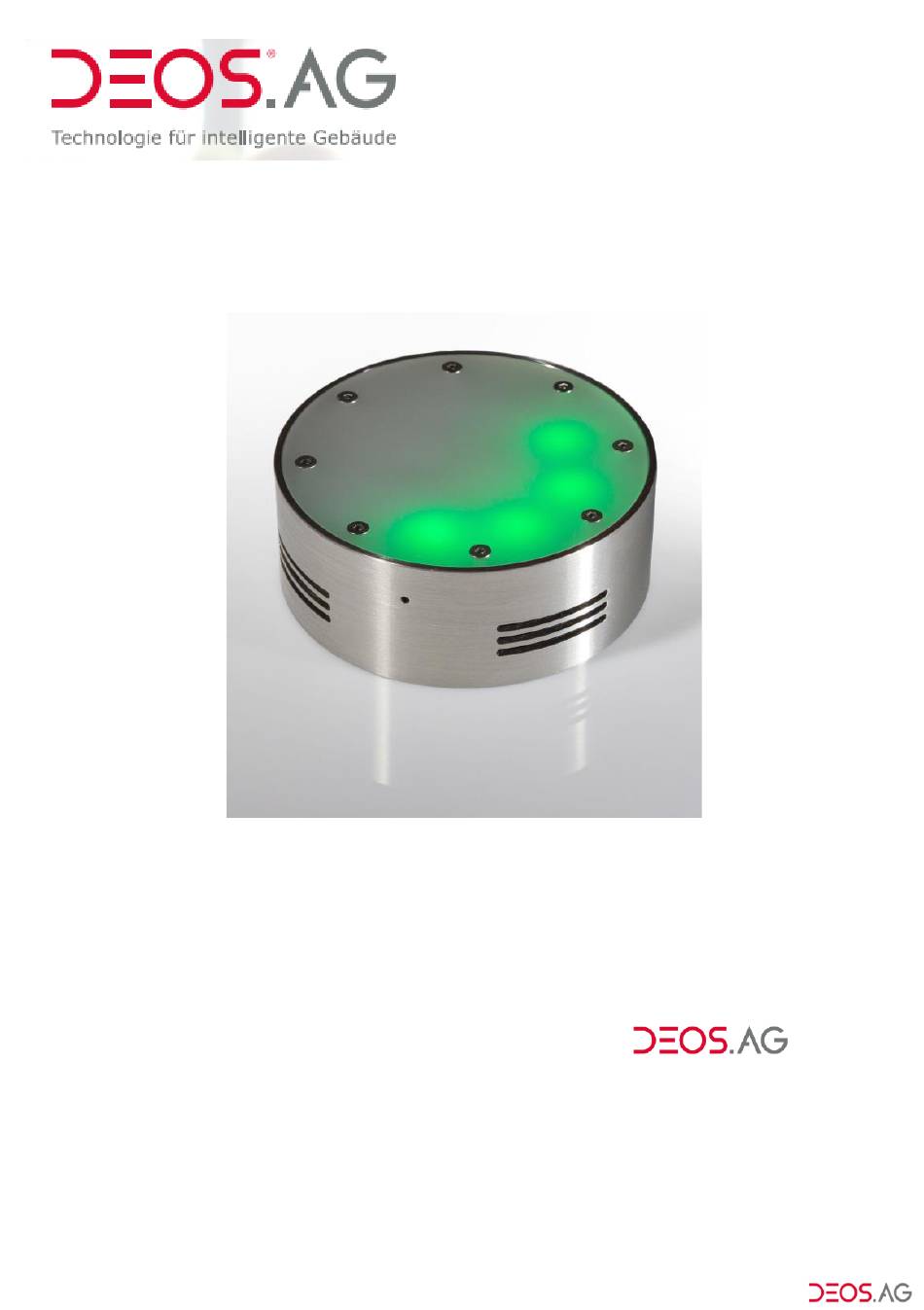

- Seite 1 Raumluftampel DEOS SAM Bedienungsanleitung DEOS AG Birkenallee 76 48432 Rheine Version 1.2, 25.11.2020...
-
Seite 2: Inhaltsverzeichnis
3.1 Funktionsstart .................. 8 3.1.1 Ersteinrichtung ..............8 3.1.2 Einschalten ................8 3.2 Voreingestellte Werte der DEOS SAM Raumluftampel ....8 3.3 Die Konfigurationssoftware der Raumluftampel DEOS SAM ..9 3.3.1 Verbinden der Raumluftampel DEOS SAM mit einem Computer zur Konfiguration ..........9 3.3.2 Einstellbare Parameter ............ - Seite 3 5.3 Netzkabel ..................16 5.4 Anmerkungen ................17 5.5 Verbotene Nutzung ............... 17 5.6 Problembehebung ................. 18 5.7 Warnungen ..................18 5.8 Pflegen und reinigen des Gehäuses ..........18 5.9 Entsorgen des Systems ..............18 6 Technische Daten...
-
Seite 4: Einleitung
1 Einleitung Die DEOS SAM Raumluftampel ist ein System zur Messung und visuellen Darstellung der CO -Konzentration in der Luft. Die Raumluftampel DEOS SAM zeigt über eine farbliche Alarmierung ein Überschreiten von Schwellwerten, kinderleicht ablesbar, in einem Ampelsystem an. Optional werden die intern erfassten Messwerte für Temperatur, Luftfeuchtig- keit und CO an einen Internet-Server übertragen und sind auf verschiedenen... -
Seite 5: Installationshinweise
Zur Montage an einer Wand kann eine einfache Schraube genutzt werden. Zur Positionierung des Lochs sind die Abmaße aus Abbildung 2.5 hilfreich. Es ist zu beachten, dass die verwendete Schraube nicht weiter als 10mm aus der Wand ragt, um die Raumluftampel DEOS SAM nicht zu beschädigen (siehe hierzu Abbildung 2.6). - Seite 6 Abbildung 2.1 – Die Raumluftampel Abbildung 2.2 – Die Raumluftampel DEOS SAM direkt vor DEOS SAM mit der Betriebsbereitschaft. grüner Beleuchtung. Abbildung 2.4 – Die DEOS SAM Abbildung 2.3 – Die Raumluftampel Raumluftampel mit DEOS SAM mit roter Beleuchtung. gelber Beleuchtung.
- Seite 7 KAPITEL 2. Installationshinweise Abbildung 2.6 – Möglicher Überhang einer Wandschraube zur Montage der Raumluftampel DEOS SAM. Abbildung 2.5 – Die Maße zur Bohrung eines Wandlochs.
-
Seite 8: Inbetriebnahme
3.1 Funktionsstart 3.1.1 Ersteinrichtung Die Raumluftampel DEOS SAM wird mit größter Sorgfalt produziert und verpackt. Dennoch besteht die Möglichkeit, dass die DEOS SAM Ampel beim Transport Erschütterungen ausgesetzt worden ist. Diese mechanischen Belastungen können die voreingestellte Kalibration des Sensors ändern. Aus diesem Grund ist eine erste Kalibration vor der ersten Inbetriebnahme drin- gend zu empfehlen. -
Seite 9: Die Konfigurationssoftware Der Raumluftampel Deos Sam
3.3.1 Verbinden der Raumluftampel DEOS SAM mit einem Computer zur Konfiguration Nutzen Sie das USB-Verbindungskabel zum Netzteil für eine Verbindung zu einem Computer. Die DEOS SAM Ampel unterstützt die Verbindung zu einem Microsoft Windows 10-Betriebssystem. 3.3.2 Einstellbare Parameter Mit der Konfigurationssoftware können folgende Parameter eingestellt wer- den: —... -
Seite 10: Optische Alarmierung
KAPITEL 3. Inbetriebnahme Abbildung 3.1 – Die Software zum Konfigurieren der DEOS SAM Raumluftampel. Lesen der aktuellen Einstellung Durch Aktivieren der Schaltfläche „Read settings“ werden die derzeit einge- stellten Werte aus der DEOS SAM Raumluftampel ausgelesen und in der Konfigurationssoftware angezeigt. -
Seite 11: Akustische Alarmierung
“Min. value“ eingestellten CO -Konzentrationswerte verteilt. Beispiel: Die eingestellten Werte Max value: 1500ppm Min value: 500ppm resultieren im folgenden Anzeigeverhalten der DEOS SAM Ampel: grün ab 500ppm CO (siehe Abbildung 2.2) gelb ab 1000ppm CO (siehe Abbildung 2.3) rot ab 1500ppm CO (siehe Abbildung 2.4) -
Seite 12: Anzeige Aktueller Messwerte
Dies wird über eine LoRaWAN-Schnittstelle (Long Range Wide Area Network) realisiert. Die Ampel DEOS SAM sendet diese Messdaten - sofern aktiviert, siehe Abschnitt 3.3.7 - automatisch an einen Server im Internet. Die DEOS AG betreibt zu diesem Zweck ein eigenes Serversystem, das diese Daten entge- gennehmen, speichern und zum Abruf bereitstellen kann. -
Seite 13: Kalibrierung
— Die Kalibration mit dem Kalibrierungsknopf quittieren oder das Gerät neu starten Abbildung 3.2 – Die Position des USB-Anschlusses und des Kalibrationsknopfes. Unabhängig von der sachgemäßen Bedienung, sollte die DEOS SAM Raumluftampel im jährlichen Turnus kalibriert werden, um gleichbleibende Funktion sicherzustellen. -
Seite 14: Fehlersuche
Elemente des CO -Sensors sind verschoben. Kalibrieren des Geräts gemäß Abschnitt 3.5 kann Abhilfe schaffen. Die Einstellungen der DEOS SAM Ampel sind anders, als erwartet. Überprüfen der Grenzwerte für Farbabstufungen gemäß Abschnitt 3.3.4 kann Abhilfe schaffen. Offensichtlich falsche akustische Alarmfunktion Möglicherweise ist die Ampel DEOS SAM gefallen und Elemente des... -
Seite 15: Sicherheitsinformationen
Um alle Risiken wie Feuer, Elektroschock, Beschädigungen und/oder Verlet- zungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben: - Verwenden Sie ausschließlich Netzkabel und Netzteile der DEOS AG und nicht von anderen Anbietern. - Dieses Gerät ist ausschließlich für den Betrieb an 5V DC Gleichspannung ausgelegt. -
Seite 16: Anmerkungen
KAPITEL 5. Sicherheitsinformationen - Verwenden Sie das Gerät nicht im Freien, außer zur beaufsichtigten Kalibrierung. 5.4 Anmerkungen - Klemmen, biegen oder verdrehen sie keines der Kabel übermäßig. Die blanken Adern im Inneren des Kabels könnten frei liegen oder brechen. - Nehmen Sie am Gerät oder den Kabeln keine Veränderungen vor. - Stellen Sie keine schweren Gegenstände auf die Verkabelung. -
Seite 17: Problembehebung
KAPITEL 5. Sicherheitsinformationen 5.6 Problembehebung Trennen Sie das Gerät von der Spannungsversorgung, sobald eines der folgenden Probleme auftritt: - wenn das Netzkabel beschädigt ist. - wenn das System durch Fallen, stoßen oder einen geworfenen Gegen- stand beschädigt ist. - wenn Flüssigkeit oder Fremdkörper durch die Öffnungen in das System gelangen. - Seite 18 KAPITEL 5. Sicherheitsinformationen für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum konkreten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produktes erhalten Sie bei der Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Händler, bei dem Sie das Produkt gekauft haben.
-
Seite 19: Technische Daten
6 Technische Daten Spannungsversorgung: 5V DC Stromaufnahme: 0.5A Messbereich CO : 0ppm bis 40.000ppm − Messbereich Temperatur: 20°C bis +70°C Messbereich Luftfeuchtigkeit: 0%RH bis 100%RH Genauigkeit CO : 40ppm ± Genauigkeit Temperatur: 0.75°C ± Genauigkeit Luftfeuchtigkeit: 5%RH ± Betriebstemperatur: 0°C bis 50°C Schnittstellen: LoRaWAN, USB Gehäusemaße: 100mm x 40mm Material: Edelstahl (1.4301), Kunststoff ASA+PC-FR, Acrylglas...
