Inhaltszusammenfassung für zenpro smartcontrol

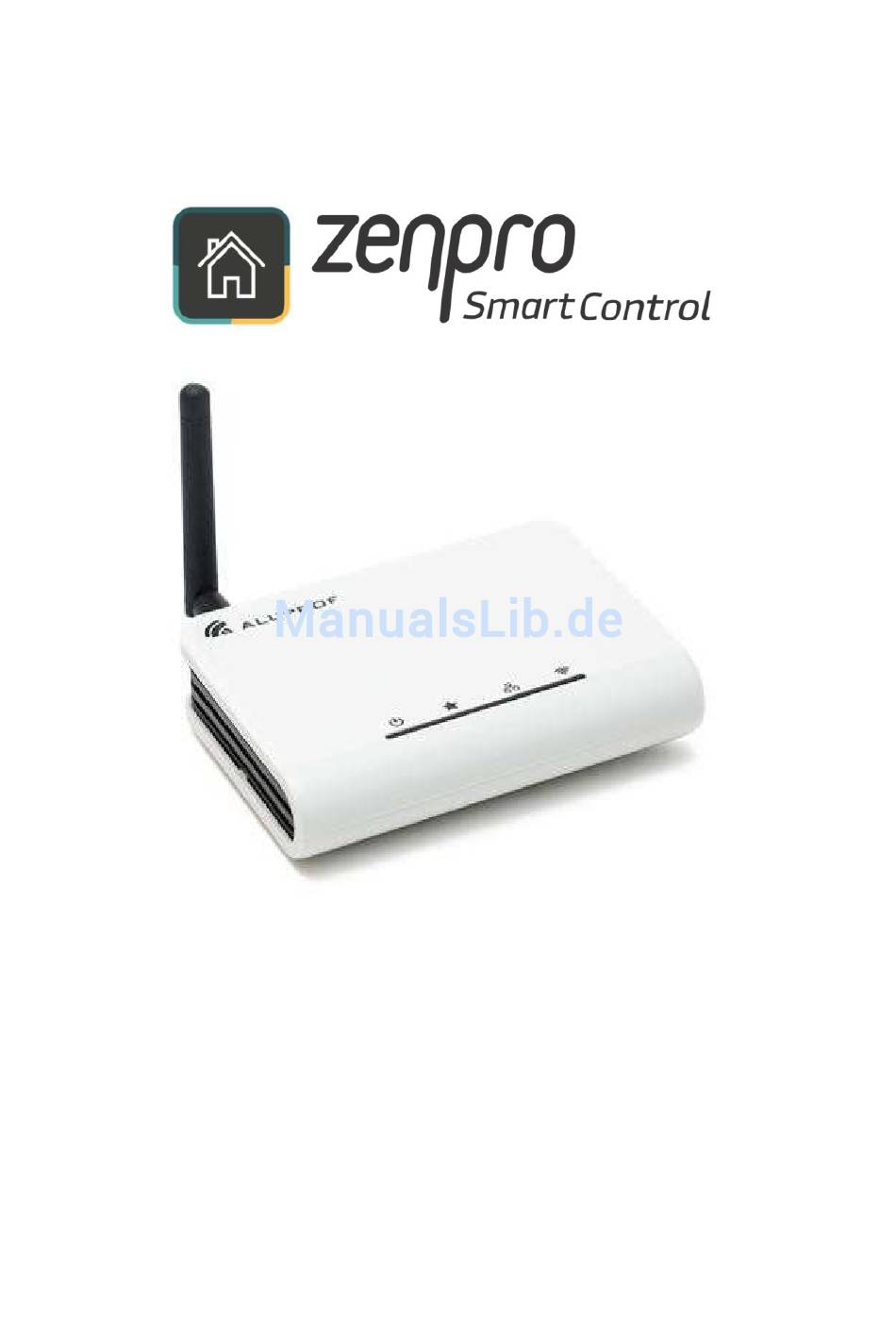

- Seite 1 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Beschreibung des Steuergerätes 1.1. Technische Daten 1.2. Lieferumfang 1.3. Rückseite des Panels 1.4. LED Dioden 1.5. Namensschild 1.6. Arbeitsmodus der Zentrale 2. Ersteinrichtung der Zentrale 2.1. Gerä ni alisierung 2.2. Herunterladen des Programms 2.2. Anschluss mit Hilfe des Netzwerks 2.3. -
Seite 3: Beschreibung Des Geräts

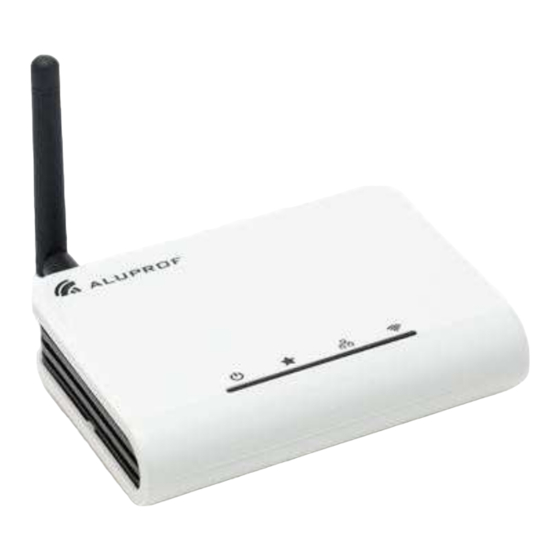

IP20 (PN-EN 60529) Schutzart Die Zenpro SmartControl Zentrale ist eine fortgeschri ene Steuerung, wodurch Sie die Rollladen und auch andere Geräte im 433MHz Band anhand der mobilen Geräte, wie auch den Computer kontrollieren können. Die Zentrale erweitert die Möglichkeiten des Systems um die Op on der Gruppierung des Gerätes, fügt die Bedienung des Zeitgeschehens und der Szenen hinzu und... -
Seite 4: Led Dioden
1.3 Panel (Rückseite) 1. Stromanschluss– hier stecken Sie das Netzteil, das im Set enthalten ist, an. Zulässige Versorgungsspannung 9-12VDC. 2. Reset - Taste – das einmalige drücken der Taste setzt die WLAN Einstellungen der Zentrale zurück. Taste für 5-Sekundeng gedruckt halten, die Werkeinstellungen stellen sich wieder ein. -
Seite 5: Betriebsarten Der Zentrale
Heim Router Hilfe des Ethernet-Kabels an Einfachste Konfigura onsmöglichkeit Wir können uns mit dem Gerät zum Heim Heim WLAN einloggen oder mit dem „SmartControl” WLAN Netz verbinden Das Freigeben des Netzwerks durch die Zentrale „SmartControl können Sie in den Einstellungen aussachalten Fernzugriff... -
Seite 6: Erster Start
Status Diode au ört zu blinken ist das Gerät betriebsbereit. 2.2 Herunterladen der SmartControl Apps Laden Sie die SmartControl Apps vom Google Play Geschä herunter Geben Sie in die Suchmaschine des Google Play Stores „SmartControl Mobile Labs” an Oder verwenden Sie den QR-Code:... - Seite 7 WLAN unter den Namen „Sm artControl ” zu Verfügung. Mit Hilfe eines mobilen Geräts (Smartphone oder Table s) öffnen Sie die W-LAN Einstellungen und überprüfen die verfügbaren Netzwerke. Es zeigt sich das ungesicherte SmartControl Netzwerk, an das Sie sich anschließen.
- Seite 8 2. Danach verbinden Sie sich mit dem mobilen Gerät ans WLAN (verbinden Sie sich nicht zum „SmartControl”Netz). Ak veren Sie die App SmartControl und benutzen Sie die Taste: „SmartControl Gerät suche n”. Nach der erfolgreichen Suche ist das Gerät einsatzbereit.
-
Seite 9: Mobile Anwendung - Beschreibung Der Screens
3. Mobile Anwendung – Beschreibung der Screens 1. Die mobile App verfügt über 3 Hauptansichten • Geräte – ermöglicht die Steuerung der einzelnen Geräte oder Gruppen von Geräten Ereignis – Konfigura on, Hinzufügung und Ak vierung der • definierten Zeitereignisse Einstellungen –ermöglicht die Änderung der Einstellungen •... -
Seite 10: Arbeitsweise Und Konfigura On Des Geräts
4. Arbeitsweise und Konfigura on des Geräts 4.1. Geräte ins System hinzufügen Gehen Sie auf Wählen Sie die Wählen Sie die Art des Gerätes „Einstellungen”, danach Op on den Sie hinzufügen möchten „Geräte”. „Gerät hinzufügen” Geben Sie Gerätbeziehung an und wählen sie die Taste Weiter Auf dem Screen werden T a s t e n a n g e z e i g t wi e b e i e i n e r h e r k öml i c h e n F e r n b e d i n u n g . -
Seite 11: Gerä Ypen Und Deren Anwendung
4.2. Gerä ypen und deren Anwendung 4.2.1. Rollladenantriebe mit mechanischen Endschaltern Modele: DM45R-20/15 DM55RM-60/12 DM35R-6/28 DM45R-40/15 DM55RM-80/12 DM35R-10/17 DM45RM-20/15 DM55RM-100/10 DM45R-10/15 DM45RM-40/15 DM59RM-120/9 Zugeordnete Antriebe zu der Zentrale 1. Wir erstellen neue Geräte in den Einstellungen -> Geräte -> Gerät hinzufügen 2. - Seite 12 4.2.2. Rollladenantrieb mit elektronischen Endschaltern und Hinderniserkennung Modele: DM45BD-40/12 DM35EV/Y-6/28 DM45EV/Y-10/15 DM35EV/Y-10/17 DM45EV/Y-20/15 DM45BD-10/15 DM45EV/Y-40/15 DM45BD-20/15 Den Rollladenantrieb mit elektronischen Endschaltern analog zum Antrieb mit mechanischen Endschaltern hinzufügen Sie können zusätzlich in den Geräteop onen den Manuellen-Modus markieren. Um korrekt zu arbeiten muss erst der Antrieb auf den Impuls-Modus mit Hilfe der Sequenz, die im Manual des Antriebs beschrieben wurde umgestellt werden.
-
Seite 13: Unterputz-Funkzentrale Dc114A
4.2.3. Funkzentrale DC50 analog Hinzufügen wie bei einem Rollladen 4.2.4. Unterputz-Funkzentrale DC114A analog Hinzufügen wie bei einem Rollladen 4.2.5. Ein-Kanal-Funkzentrale für Antriebe 230V/AC DC256 analog Hinzufügen wie bei einem Rollladen Das Gerät verfügt nur über eine Steuerungstaste, deshalb wählen Sie vom Menu Garagentor Einfahrtstor Gerät 1... - Seite 14 4.3. Gerätegruppen erstellen Gehen Sie in die Tippen Sie „Einstellungen”, danach „Gerätegruppe hinzufügen” „Gerätegruppe”. Geben Sie den Namen der Gruppe ein, wählen Sie die Abbildung der Gruppe, danach ppen Sie „+/-” um in die Menüauswahl der R ollladen, die zur Gruppen zugeordnet sind, reinzugehen.
-
Seite 15: Zeitereignisse
4.4. Erstellung der Zeitereignisse In der Spalte „Ereignis” können Sie die Zeitereignisse definieren, wenn Sie z. B die Rollläden um 7.15 öffnen und um 22.00 schließen möchten. Geben Sie Bezeichnung ein Tippen Sie auf „Ak v“ um es zu ak vieren. Legen Sie die Uhrzeit und die Wochentage fest. -
Seite 16: Anschluss Der Zentrale Mit Ihrem Heim Wlan
4.5. Anschluss der Zentrale mit Ihrem Heim WLAN Heim Beim ersten Start, bietet die Zentrale automa sch ihr WLAN eigenes WLAN –Netzwerk an, in das Sie sich Netzwe einloggen können. Um den Betriebsmodus des WLAN zu ändern und die Zentrale mit dem bestehenden WLAN Netzwerk mit Hilfe des Internetzugangs zu verbinden, müssen folgende Schri e ausführt werden... -
Seite 17: Fernzugriff
Knopf betä gen und kurz anhalten. Das Zurückstellen der Zentrale wird durch mehrmalige blinken der Staus Diode bestä gt Nachdem einloggen zum Nachdem die Zentrale Heim WLAN ppen Sie auf gefunden wird ppen „SmartControl Gerät Sie auf „Verbinde”. suchen” Reset Knopf 4.6. Fernzugriff... - Seite 18 Die RAS-Dienste werden in dem Moment verwendet, wenn sich das mobile Gerät (Handy, Table ) außerhalb der Reichweite des Heimnetzwerks befindet. Um eine einwandfreie Arbeit des Fernzugriffs zu erlangen ist es erforderlich, dass die Zentrale und das Steuergerät eine Verbindung zum Internet haben (Die Zentrale muss an das Heim WLAN mit Internetanschluss angeschlossen sein) INTERNET Für den Fernzugriff...
-
Seite 19: Verbindung Über Fernsteuerung
Verbindung über Fernsteuerung Sollten Sie sich außerhalb des Heimnetzwerk befinden, erscheint beim Start der App auf dem Screen „SmartControl Gerät suchen“. Tippen Sie auf die „Fernsteuerung SC-Gerat/Mit SCCGerät verbinden“. Danach verbindet sich die App durch das Internet mit der Zentrale. -
Seite 20: Der Zugang Über Den Pc-Web- Browser
Netzwerks kennen. Sie können sie in der mobilen App überprüfen. Gehen Sie auf „Einstellungen”, dann Die IP Adresse der Zentrale wird auf „Fortgeschri en” im Netz überprü Geben Sie die aufgelesene IP Adresse ein. Die SmartControl Web Seite wird angezeigt. - Seite 21 Sie können die Rollladen mit Hilfe der Tasten „Oben” „Stopp” „Unten” steuern. Nach dem Anklicken auf „Geräte” in der jeweiligen Gruppe , zeigt sich das Menü mit dem Zugriff auf verschiedene Gruppengeräte an. 6. Mechanische Installa on des Geräts-Tipps • D i e Z e n t r a l e s o l l t e im Mi elpunkt des Hauses/Objekts installiert werden, so dass der Empfang des Funkempfängers 433MHz den größten Bereich des Gebäudes abdeckt •...
-
Seite 22: Entsorgung
7. Entsorgung Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie für Elektround Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich angehalten alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.
