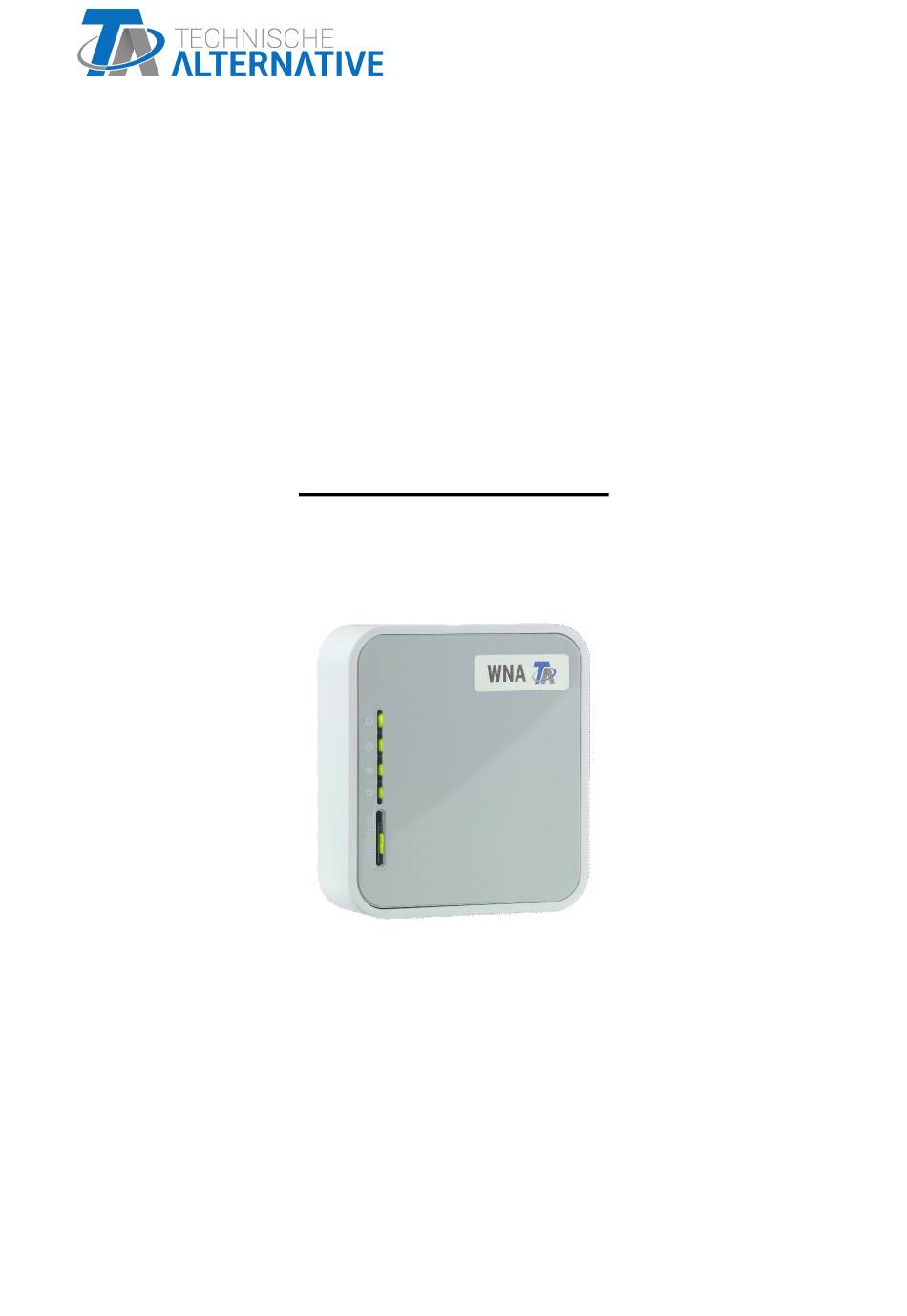

- Seite 1 ta.co.at WIRELESS ROUTER Installationsanleitung Manual Version 5.00 deutsch...
- Seite 2 Lieferumfang Im Lieferumfang des Geräts sind folgende Teile enthalten: • Wireless Router WNA (TL-MR3020) • Netz-Adapter • USB-Kabel (Y-Anschluss) • Ethernet-LAN-Kabel • Expressinstallationsanleitung Anzeigen, Bedienungselemente, Anschlüsse Status Bedeutung Power Der Router bekommt elektrische Spannung. Der Router bekommt keine elektrische Spannung.
- Seite 3 • 3G/4G-USB-Port: Anschluss für ein USB-Modem. • Mini-USB-Port: Anschluss zur Stromversorgung. • RJ45 Ethernet-Port: Dieser Port wird als LAN-Verbindung genutzt. • Betriebsartwahlschalter: Auswahl der Modi des Routers. Wird die Betriebsart während des Betriebs geändert, startet der Router neu. Auf einem Aufkleber seitlich am Router befinden sich die Daten des Routers: MAC-Adresse, Key, SSID und die Default-Einstellungen: IP-Adresse, Username, Passwort.
- Seite 4 Der WNA muss jedenfalls mit Spannung versorgt werden (per Micro-USB). Zur Verbindung per W-LAN muss lediglich eine Verbindung mit dem WNA hergestellt werden, wie mit jedem anderen W-LAN Router. Suchen hierfür nach der SSID Ihres WNA, diese ist auf dem Etikett ver- merkt.
- Seite 5 Betrieb im 3G/4G Router Modus Als 3G/4G-Router (mit 3G/4G-Modem/-Karte) kann dieser Router sich mit einem 3G/4G-Mobilfunk- netz verbinden und dessen Internetkonnektivität unter einer eigenen WLAN-SSID bereitstellen. Je nach Vertrag bei Ihrem Mobilfunkanbieter können Kosten für die Datenübertragung anfallen. Routerkonfiguration 3G/4G 1.
- Seite 6 1. Stellen Sie den Betriebsartwahlschalter auf AP. 2. Führen Sie die Schritte unter Routerkonfiguration allgemein durch. 3. Klicken Sie oben rechts auf Mode. Wählen Sie in dem Fenster, dass sich öffnet, „Repeater/Bridge“ und klicken Sie auf Save. Der WNA startet ggf. neu.
- Seite 7 4. Wählen Sie als nächstes Ihre Zeitzone aus und Bestätigen Sie mit Next. 5. Nun werden Sie im Schritt Operation mode Setting nach einer Betriebsart gefragt. Wählen Sie Repeater/Bridge Mode. Bestätigen Sie mit Next. 6. Setzen Sie einen Haken bei 2.4 GHz Network. Klicken Sie dann auf den Button Scan.
- Seite 8 Wählen Sie das Symbol neben Ihrem gewünschten Netzwerk. Sie müssen den Haken bei 2.4 GHz Network möglicherweise erneut setzen. Jedenfalls sollten dann in der Zusammenfassung darunter nun Einträge entsprechend Ihrem gewählten Netzwerk sein. An letzter Stelle muss bei Password noch das Passwort zum Zugang zu Ihren Netzwerk ein- gegeben werden.
- Seite 9 9. Nach dem Abschließen der Einrichtung kann es einige Minuten dauern, bis tatsächlich Internet- zugriff besteht. 10.Verbinden Sie nun den WNA und Ihr C.M.I. per LAN-Kabel. Das C.M.I. hat über das soeben einge- richtete WLAN-Netzwerk Internetzugriff. Die Stromversorgung ist natürlich auch weiterhin not- wendig.
-
Seite 10: Eu-Konformitätserklärung
EU - Konformitätserklärung Dokument-Nr. / Datum: TA17058 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A-3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produktbezeichnung: Markennamen: Technische Alternative RT GmbH Produktbeschreibung: Wireless Router Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinien:... - Seite 12 Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt ein Jahr Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unverzüglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
